1PH4163-4QF26-Z

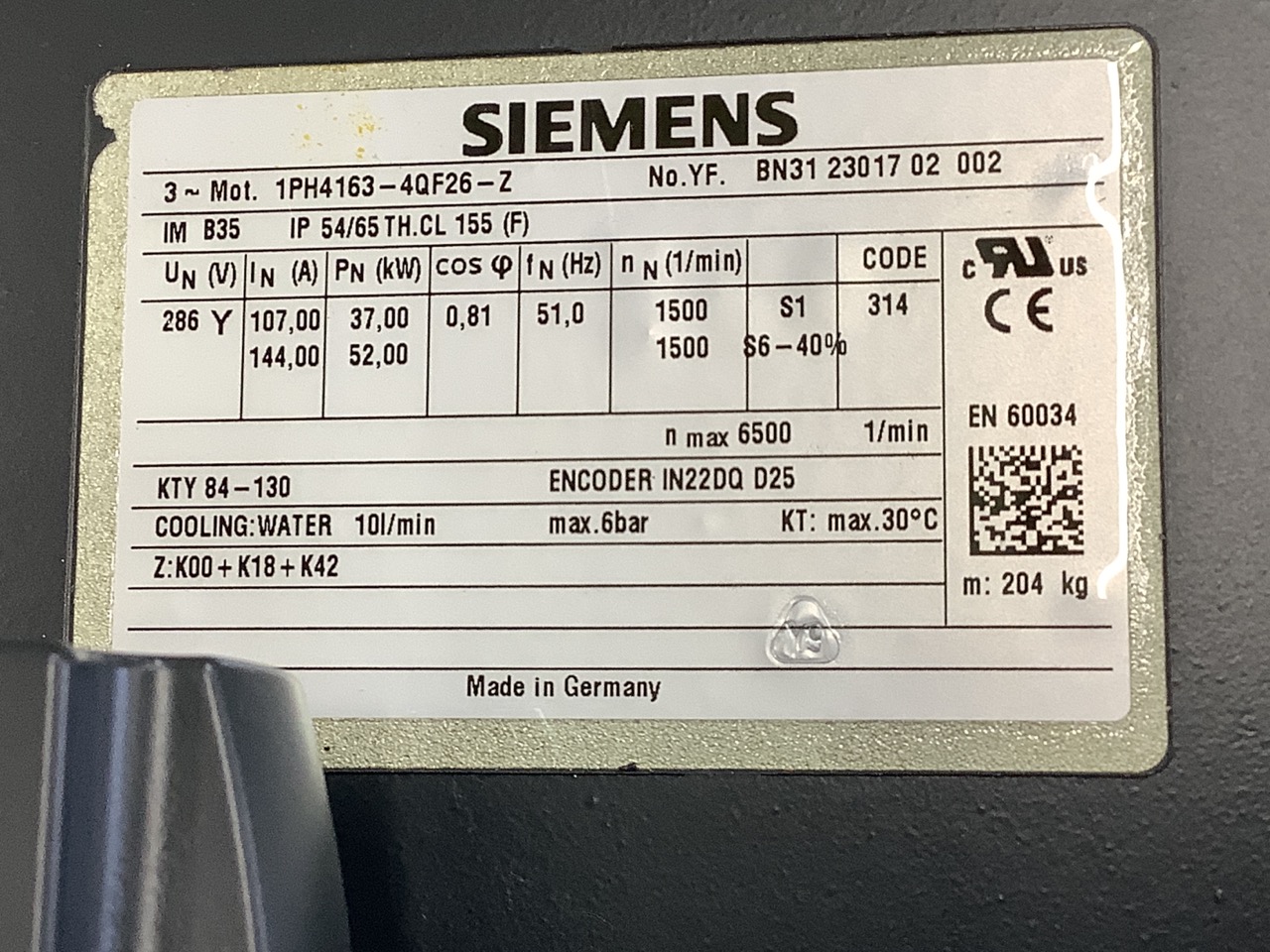

Le 1PH4163-4QF26-Z est un moteur asynchrone de broche Siemens de la gamme SIMOTICS S 1PH4, référence compacte 1PH41634QF26Z. Ce moteur triphasé à rotor à cage, refroidi par eau, est conçu pour fonctionner sur les systèmes d'entraînement SINAMICS S120 et SIMODRIVE 611 dans les applications d'usinage exigeantes. Caractéristiques principales : puissance assignée 37 kW à 1500 tr/min, couple assigné 235 Nm, courant assigné 107 A, tension assignée 286 V, moment d'inertie 0,17 kgm², hauteur d'axe 160 mm, poids d'environ 175 kg. Le refroidissement liquide permet une densité de puissance élevée avec un faible niveau sonore, un couple constant même à l'arrêt et une protection contre les contraintes thermiques du train cinématique mécanique. Degré de protection IP65 selon EN 60034-5, IP55 en sortie d'arbre, structure IM B35 avec boîte à bornes, sortie d'arbre cylindrique avec clavette et clavetage. Le moteur intègre un codeur incrémental sin/cos 1 Vpp 2048 S/R avec interface DRIVE-CLiQ et une surveillance de température KTY84 dans le bobinage statorique. La désignation -Z indique une version avec options supplémentaires (par exemple options K00, K18 et K42 : palier simple, bague d'étanchéité radiale côté arbre et équilibrage demi-clavette). Adapté aux broches de fraisage, tours, broches porte-outils et machines-outils fermées en environnement poussiéreux, humide ou corrosif. Ne convient pas aux atmosphères explosives. Référence idéale pour la maintenance et le remplacement de moteurs de broche Siemens en électronique industrielle, automatisation et pièces de rechange. Vérifiez la compatibilité des options et du variateur avant commande.
