6SC6108-0SN00

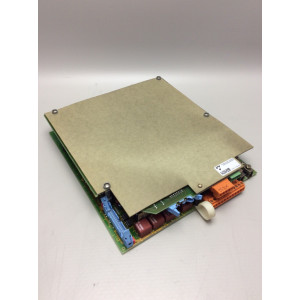

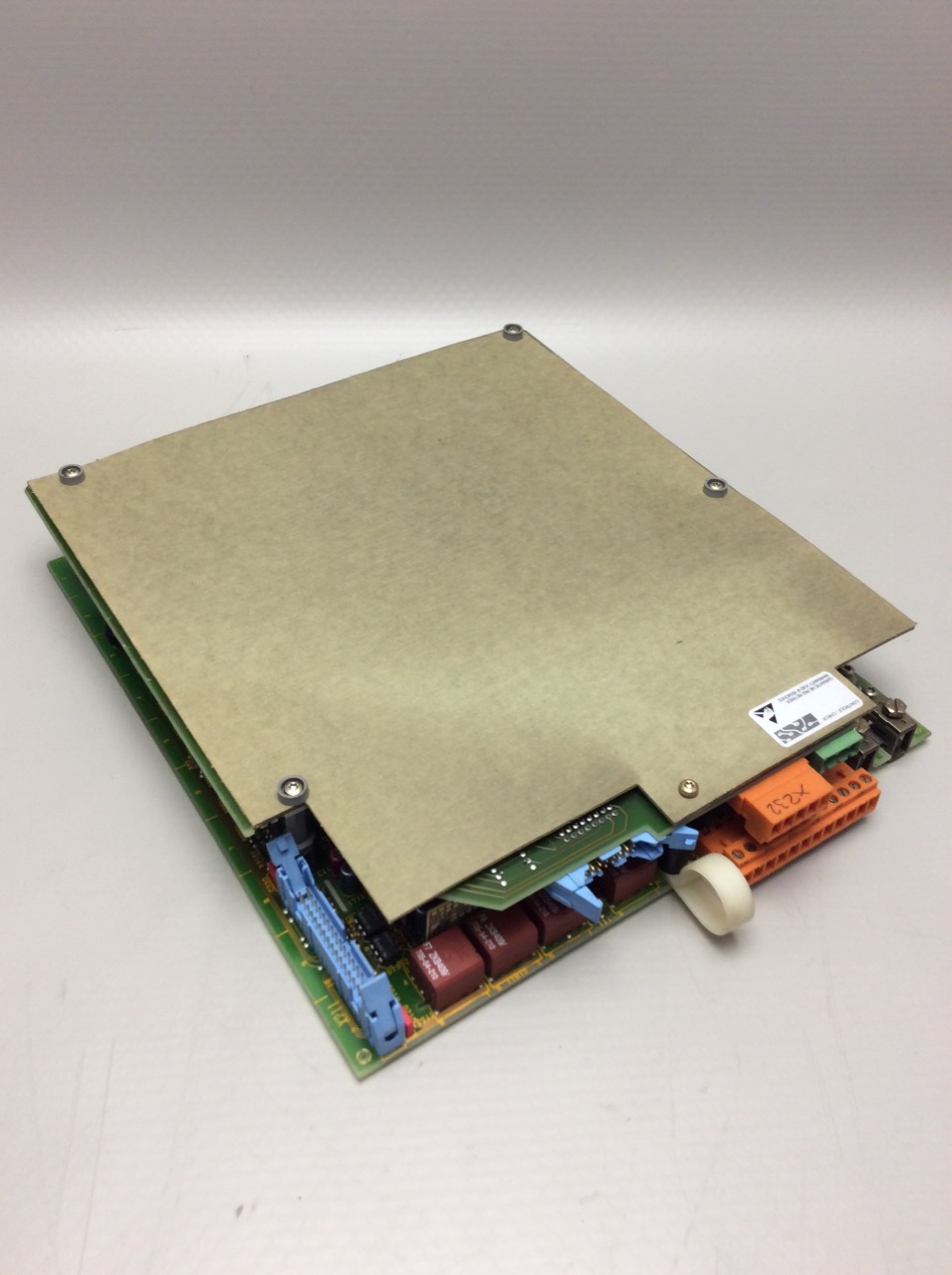

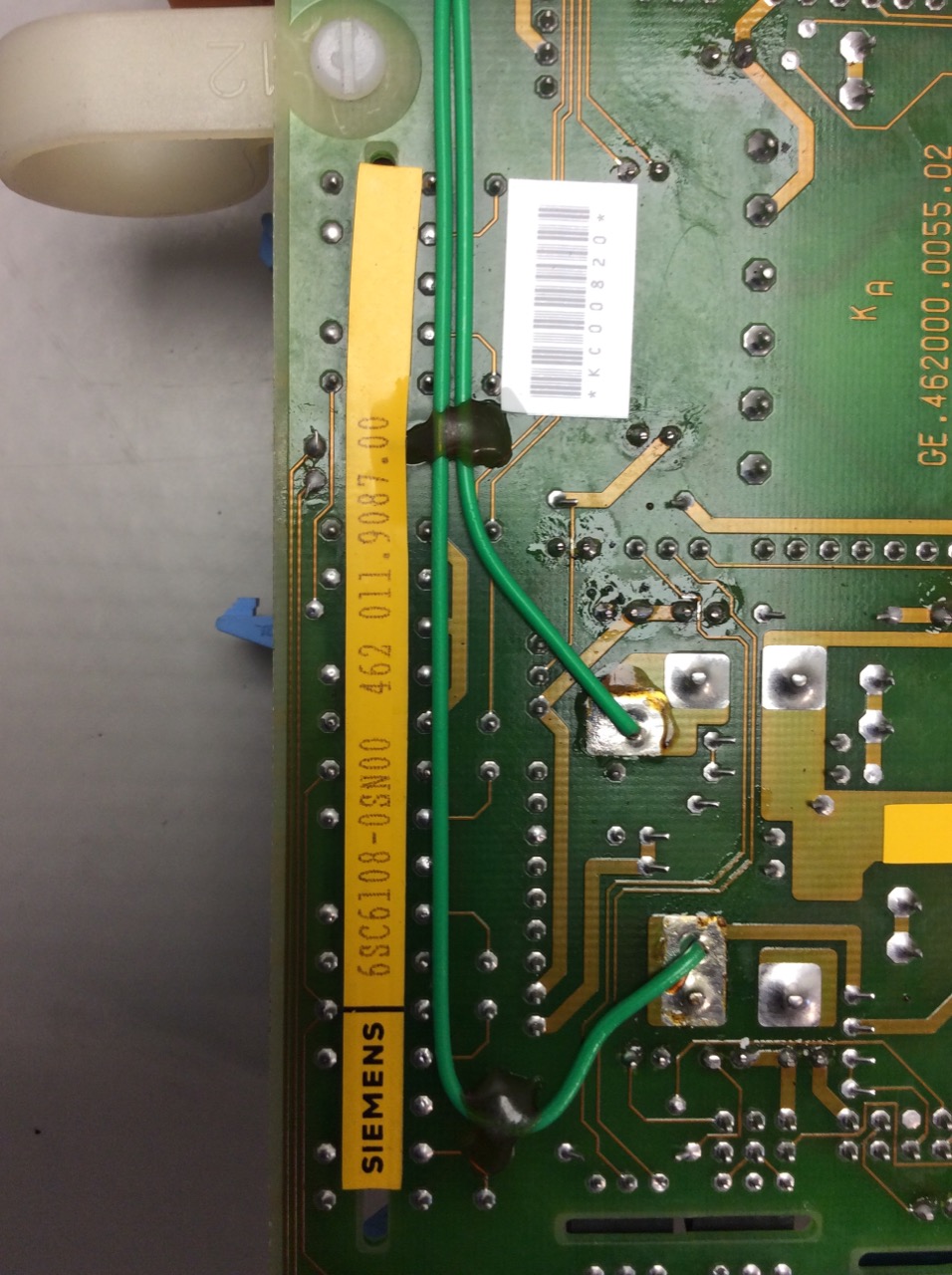

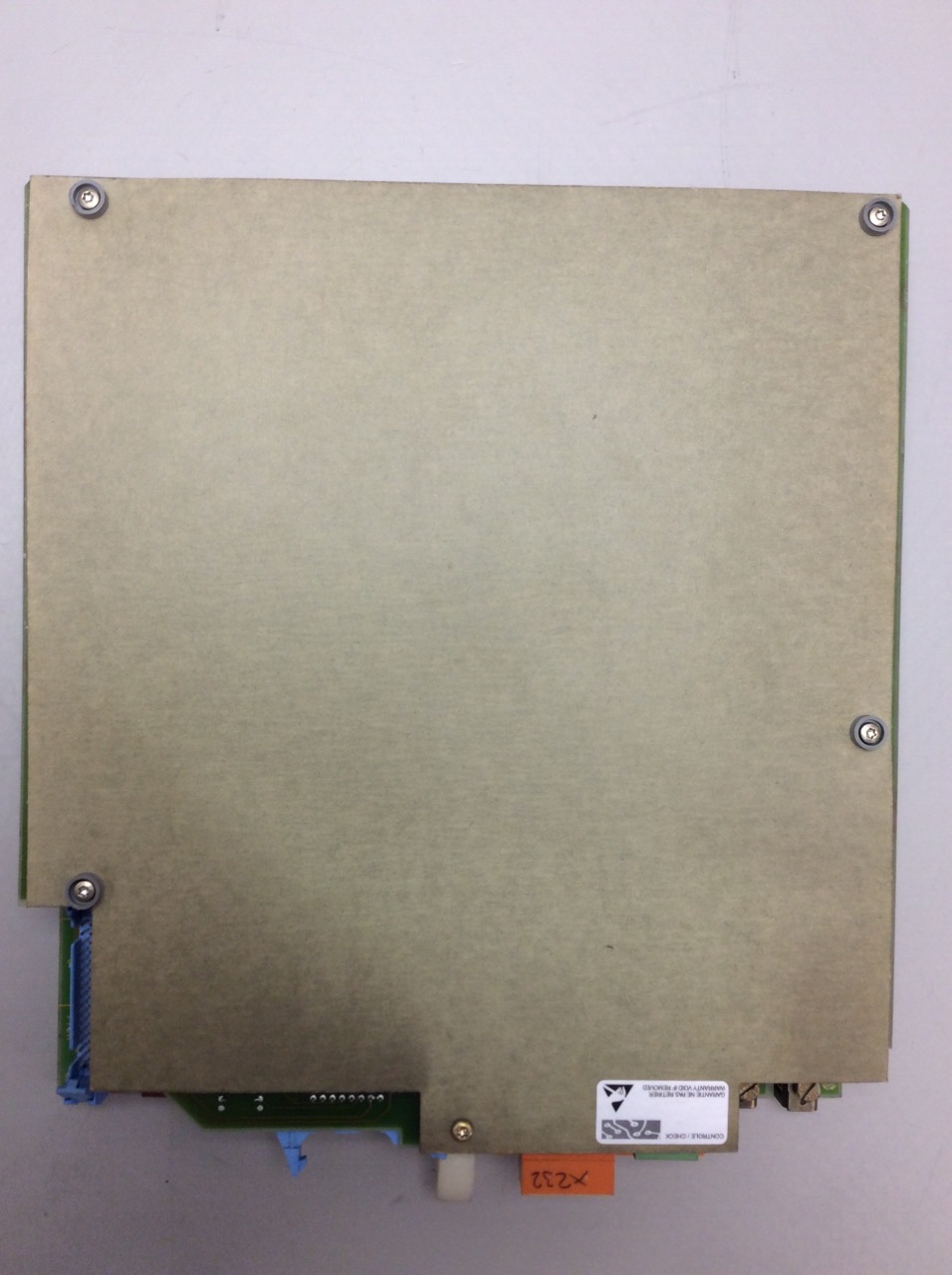

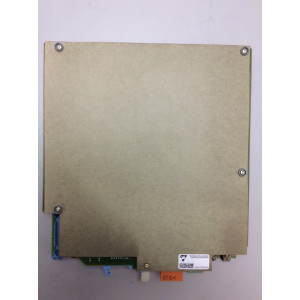

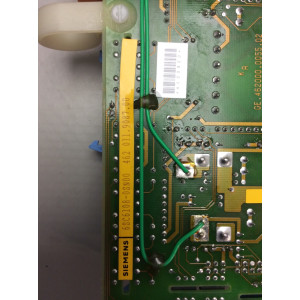

La référence Siemens 6SC6108-0SN00, également écrite 6SC61080SN00, est une carte électronique de puissance (Power Circuit PCB, APCB Power Unit) issue de la gamme SIMODRIVE 610, prédécesseur du SIMODRIVE 611. Avec sa désignation module A38 et sa classe de courant 8/16 A, cette carte d'entraînement AC pilote simultanément trois axes d'avance et assure la commutation de puissance à découpage PWM vers les servomoteurs et moteurs d'avance triphasés des systèmes de mouvement CNC. Elle intègre les étages de commande de grilles IGBT et thyristors, la distribution du bus continu DC, les shunts de mesure de courant ainsi que les connecteurs à nappe et de bord multibroches assurant l'interface directe avec les cartes de régulation SIMODRIVE 610. Caractéristiques techniques principales : fabricant Siemens, gamme SIMODRIVE 610, type Power Circuit Board module de puissance, désignation A38, courant nominal 8 A en continu et 16 A en crête par axe, configuration 3 axes, refroidissement par ventilation forcée via le châssis d'accueil, format PCB multicouche empilé avec dissipateur, poids environ 2 à 8 kg selon configuration, température de service 0 à 40 degrés Celsius, température de stockage 0 à 50 degrés Celsius, humidité maximale 80 pour cent HR sans condensation, altitude maximale 1000 m. Cette carte de puissance de rechange s'installe dans les baies multi-axes SIMODRIVE 610 utilisées sur les machines-outils à commande numérique des années 1980 et 1990, notamment les lignes de contrôle SINUMERIK 3T, 810M et 880. Domaines d'application : machines-outils CNC fraisage, tournage, rectification, centres d'usinage, robotique, lignes d'assemblage, machines de découpe, équipements d'automatisation, ainsi que les secteurs automobile, aéronautique, production d'énergie et électronique. Point de vigilance à l'installation : le produit étant obsolète depuis le 30 septembre 2012, le remplacement exige une correspondance stricte de référence, de désignation A38, de classe de courant et de nombre d'axes ; toute variante incompatible (1 axe A18 8/16 A type 6SC6108-0SE01 ou 0SE02, variante A28 6SC6108-0SG02, ou classe 12/24 A) entraîne des défauts de synchronisation de l'étage de puissance, un déclenchement du contacteur de ligne ou des alarmes de surintensité. Avant toute intervention, mettre hors tension, attendre la décharge complète du bus continu de 300 à 600 V DC et vérifier une tension inférieure à 50 V DC au multimètre, appliquer une pâte thermique neuve sur les surfaces de montage des transistors de puissance et aligner correctement les connecteurs de bord sans forcer. La 6SC6108-0SN00 est proposée comme pièce de rechange industrielle d'origine Siemens, en état neuf, reconditionné ou échange standard, avec contrôle fonctionnel, garantie et expédition rapide pour la maintenance et la réparation de vos équipements de mouvement et d'automatisation.
