80CM15001.21-01

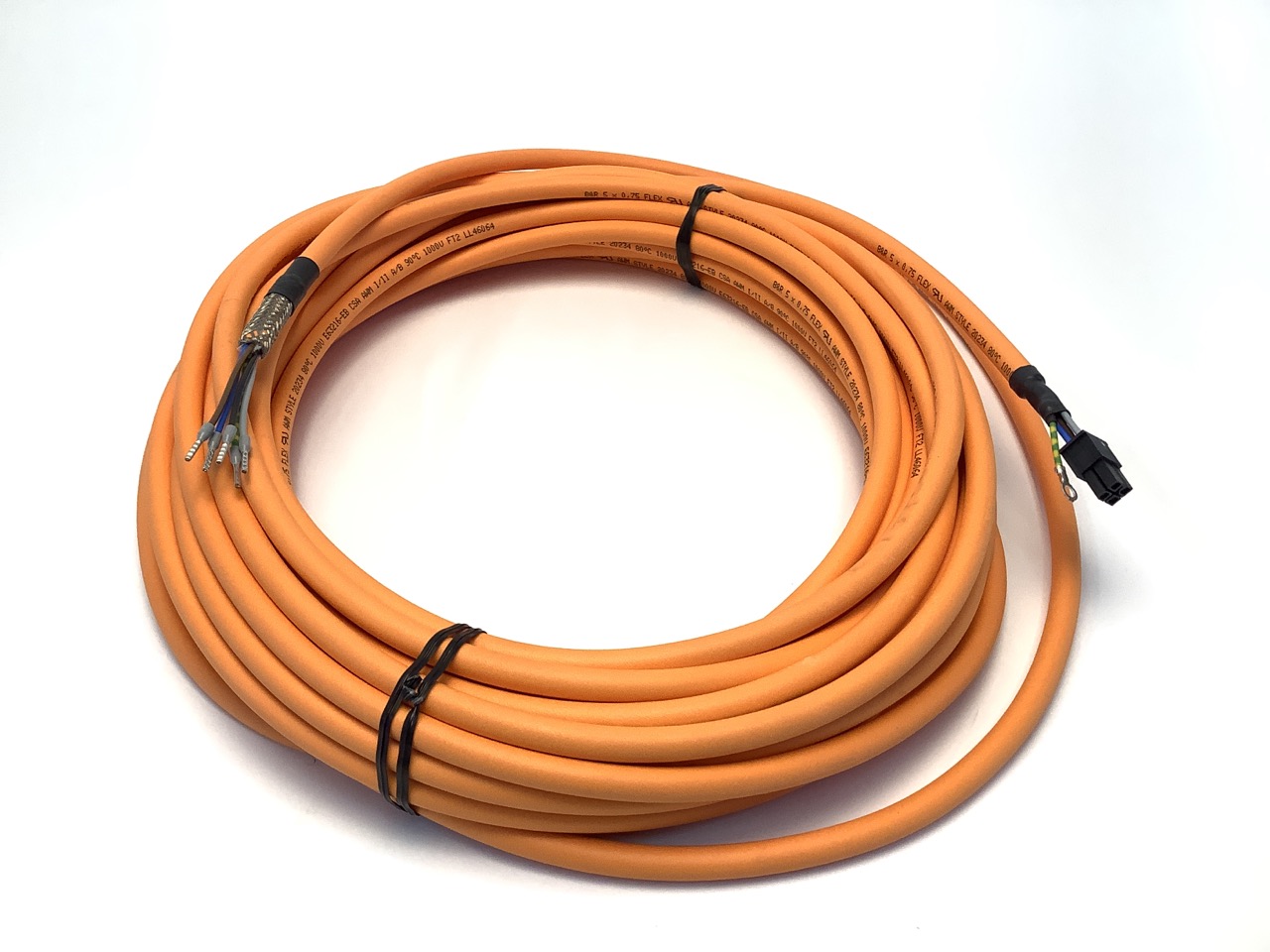

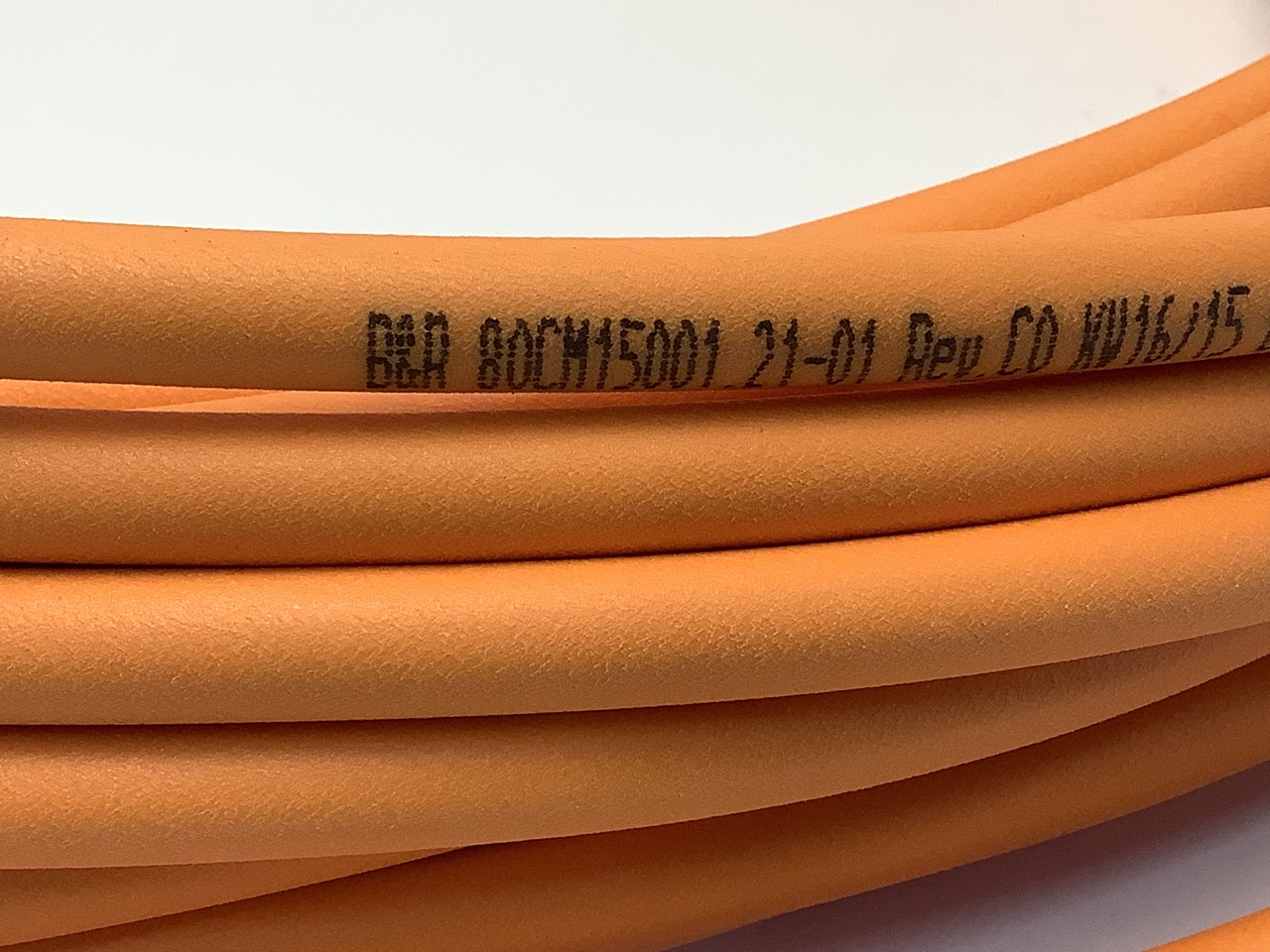

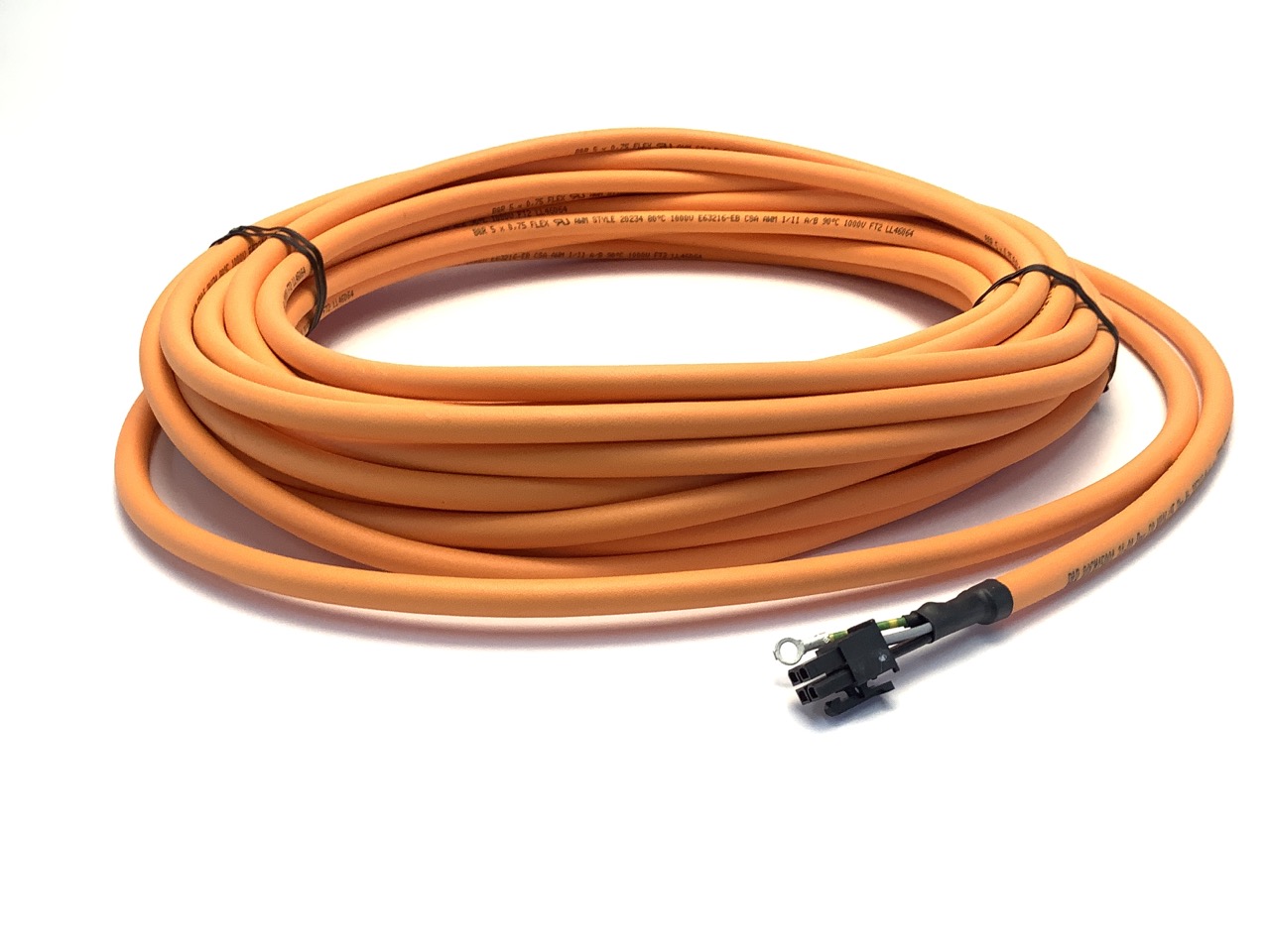

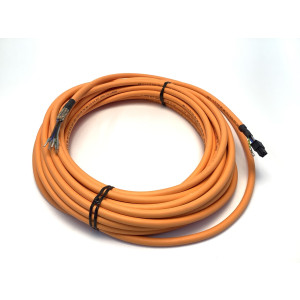

Le câble moteur B&R 80CM15001.21-01 est un accessoire de raccordement d'origine destiné aux moteurs pas-à-pas de la série 80MP et aux architectures de motion control ACOPOSmicro. D'une longueur de 15 m, il intègre 5 conducteurs de puissance et terre de 0,75 mm² en cuivre étamé, avec isolation thermoplastique spéciale et repérage par couleurs noir, marron, bleu, vert et jaune-vert. Le connecteur mâle 4 broches situé côté moteur assure une connexion rapide et fiable, tandis que l'extrémité libre avec embouts de 8 mm facilite le raccordement à l'armoire électrique ou au variateur. Sa conception flexible avec blindage en tresse de cuivre étamé et couverture optique supérieure à 85 %, complétée d'une feuille de blindage, garantit une excellente compatibilité électromagnétique et protège les signaux dans les environnements industriels bruités. La gaine extérieure en PUR orange RAL 2003 offre une résistance élevée à l'huile selon VDE 0472 partie 803, aux huiles hydrauliques usuelles et à l'abrasion. Le câble supporte plus de 3 000 000 de cycles de flexion, une accélération jusqu'à 60 m/s² et une vitesse de translation jusqu'à 4 m/s, ce qui le rend parfaitement adapté aux chaînes porte-câbles et aux axes mobiles. Ses caractéristiques électriques incluent une tension de service maximale de 1 000 V, une tension d'essai de 3 kV, une résistance de conducteur inférieure ou égale à 29 ohms par km et une résistance d'isolement supérieure à 200 mégohms par km, avec un courant admissible de 13 A en pose murale et 13,5 A en chemin de câbles selon IEC 60364-5-523. Le diamètre extérieur est de 8,5 mm plus ou moins 0,3 mm pour un rayon de courbure de 34 mm en flexion unique et 85 mm en mouvement, avec un poids de 0,128 kg par mètre. Homologué UL AWM Style 20234 80 degrés Celsius 1000 V et CSA AWM I/II A/B 90 degrés Celsius, il répond aux exigences des marchés nord-américains. Ce câble moteur B&R constitue une pièce de rechange fiable pour la maintenance et le remplacement sur machines d'emballage, lignes de conditionnement, convoyeurs, systèmes de manutention et équipements d'automatisation industrielle.
