80MPH4.500S000-01

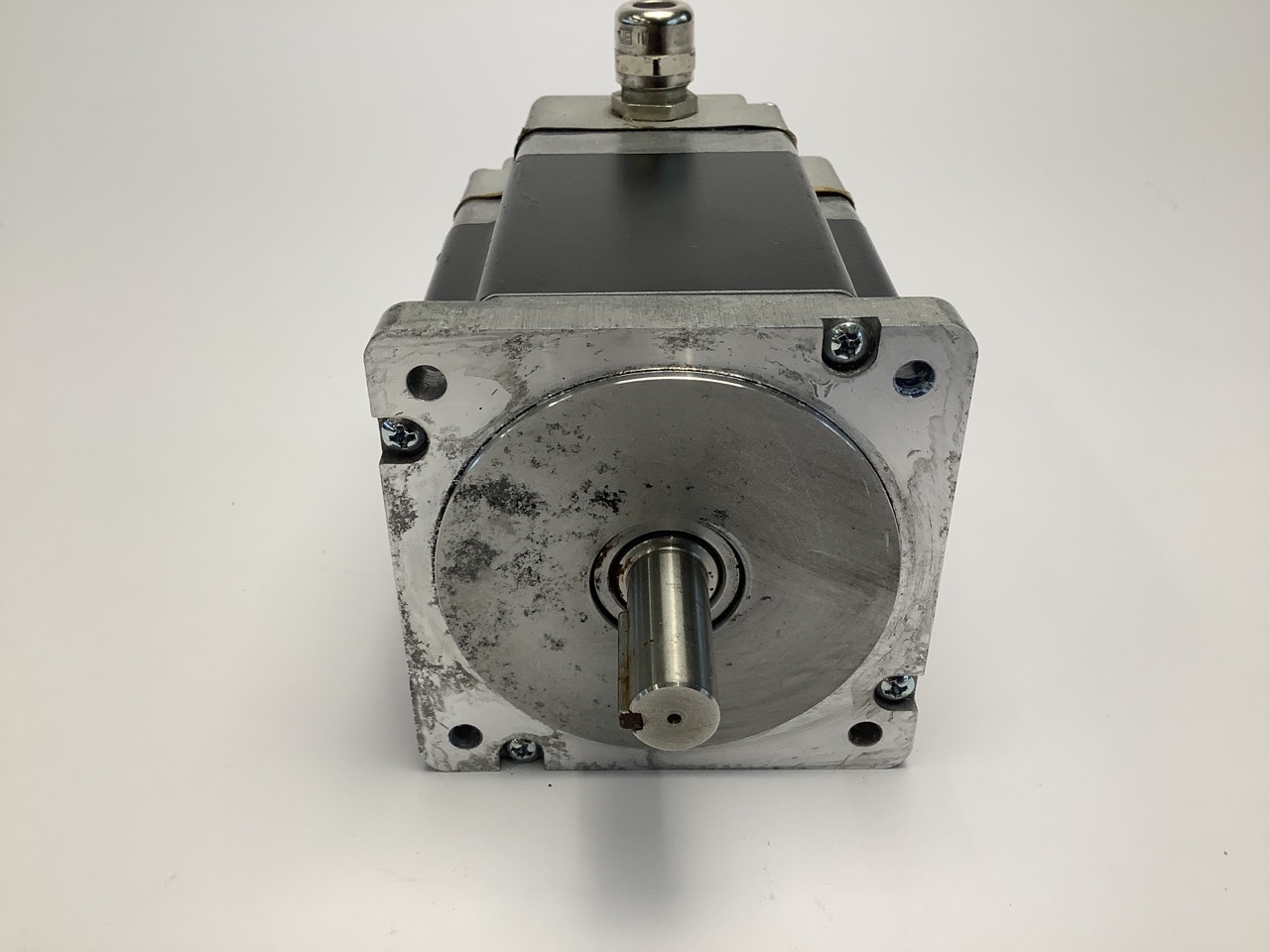

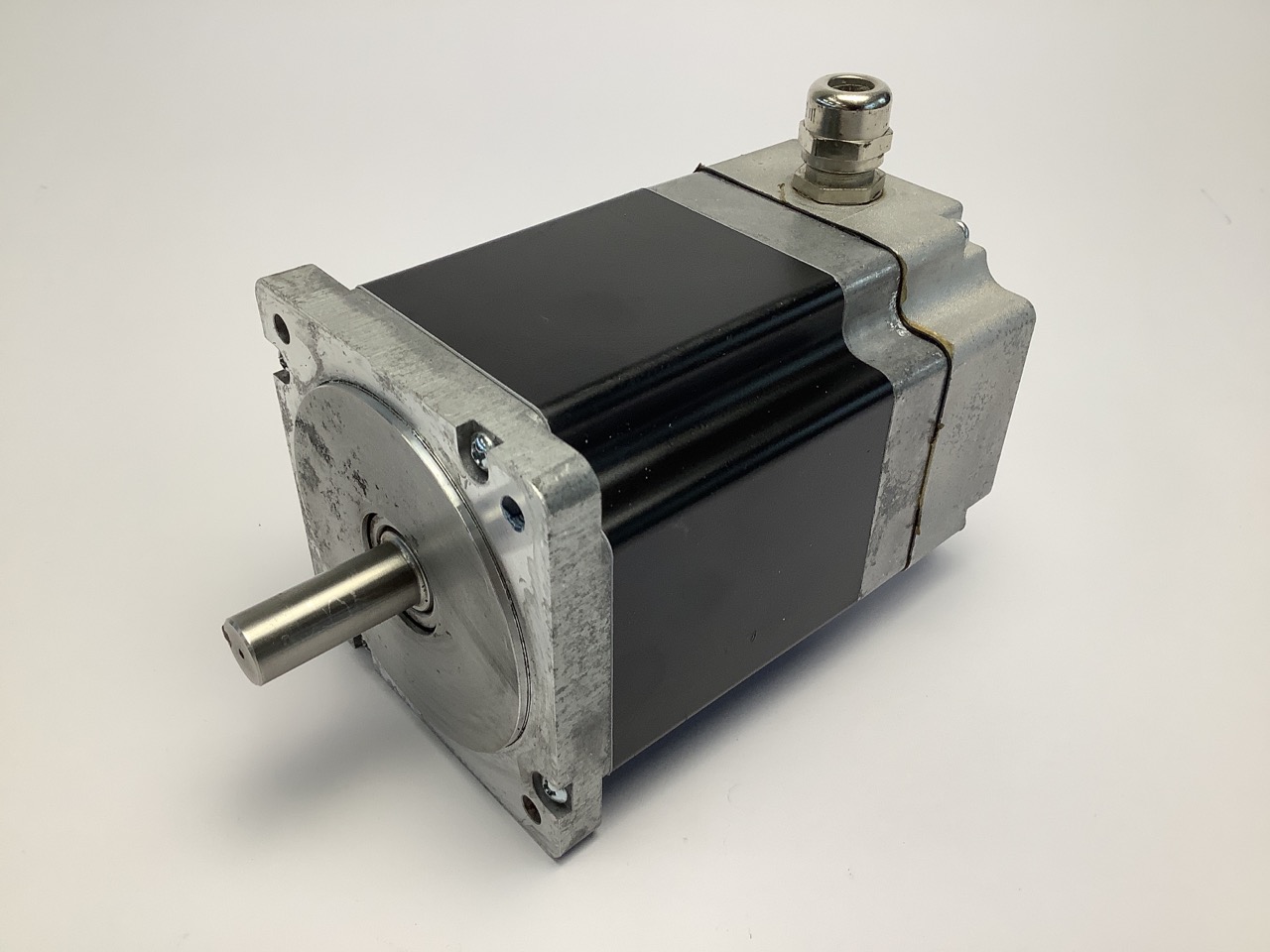

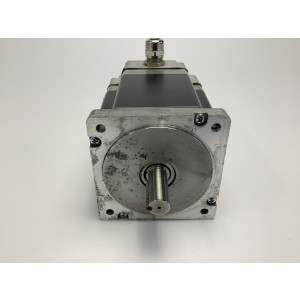

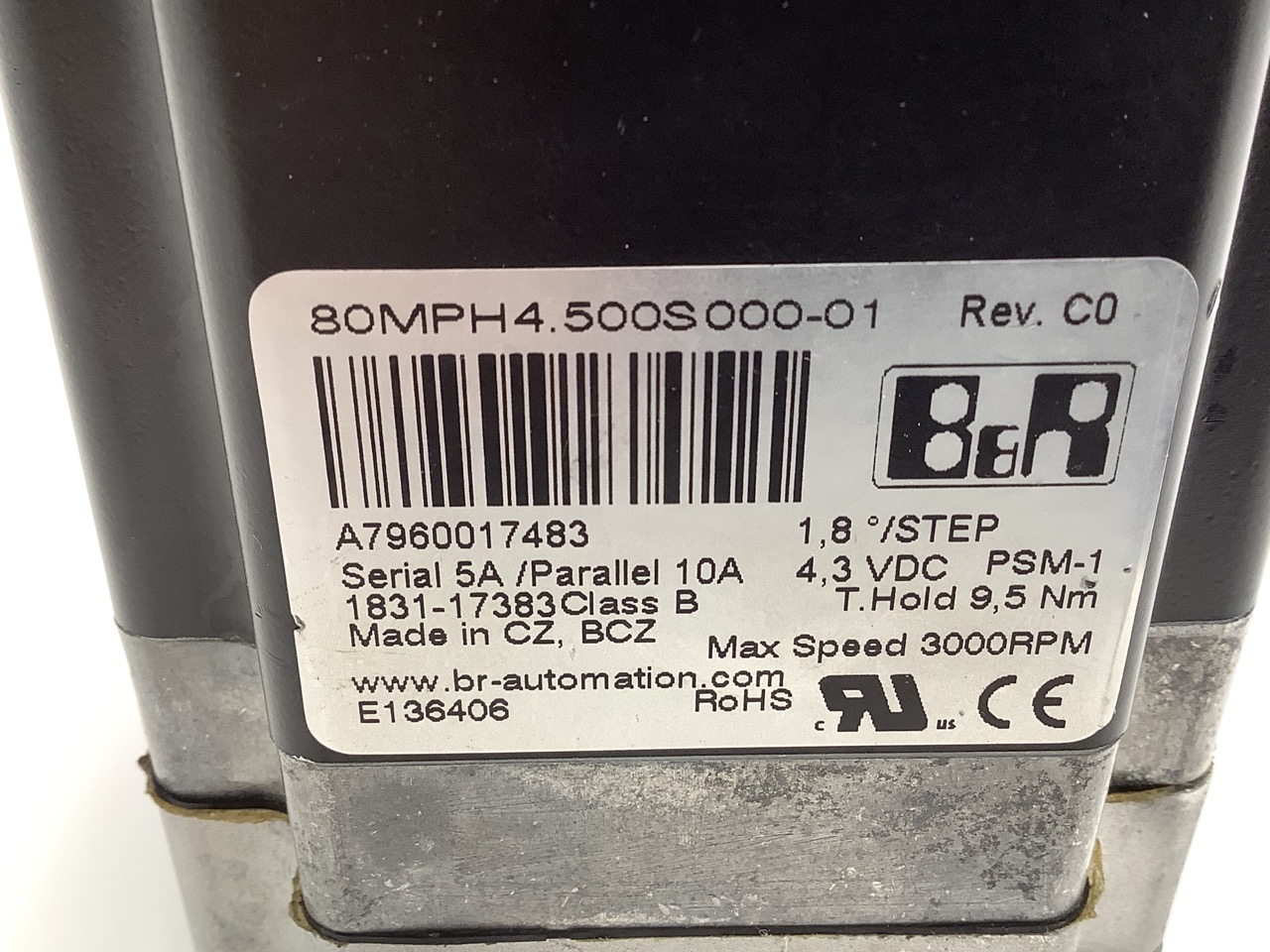

Le 80MPH4.500S000-01 est un moteur pas à pas hybride 2 phases de la série 80MPH de B&R Automation, conçu pour les applications d'automatisation industrielle exigeant un couple élevé et une grande fiabilité. Sa bride de 87,1 mm correspond au standard NEMA 34 et sa longueur hors tout de 98 mm (2 stacks, version haut couple) permet de délivrer un couple de maintien de 9,5 Nm et un couple de décrochage de 6,3 Nm avec un angle de pas de 1,8 degrés. Le moteur est équipé d'un arbre claveté selon ANSI 4.1 de 12,7 mm et d'un boîtier aluminium qui évacue efficacement la chaleur, réduisant l'échauffement et prolongeant la durée de vie des roulements à billes étanches. Le câblage 8 fils offre le choix entre un raccordement série 5 A (résistance 2,2 ohm et inductance 5,6 mH par phase) et un raccordement parallèle 10 A (0,6 ohm et 1,4 mH par phase), ce qui permet d'adapter le comportement couple-vitesse au driver et à l'alimentation 24 V, 36 V ou 48 V de l'armoire. La version S000-01 est livrée sans codeur et sans frein de maintien, avec une protection IP40 et 300 mm de conducteurs libres pour un raccordement direct. Ce moteur de rechange s'installe sur les axes de positionnement, convoyeurs, doseurs, tables croisées et systèmes de pick and place pilotés par automates B&R, et constitue une alternative économique au servomoteur sur les applications à faible vitesse. Référence d'origine B&R 80MPH4.500S000-01, poids 3,0 kg, rigidité diélectrique 1776 VAC pendant 1 minute, couple de détente environ 320 mNm et inertie rotorique 2,61 kg.cm2. Disponible en pièce de rechange pour la maintenance et le remplacement de vos moteurs pas à pas NEMA 34.
