ASFC-01C

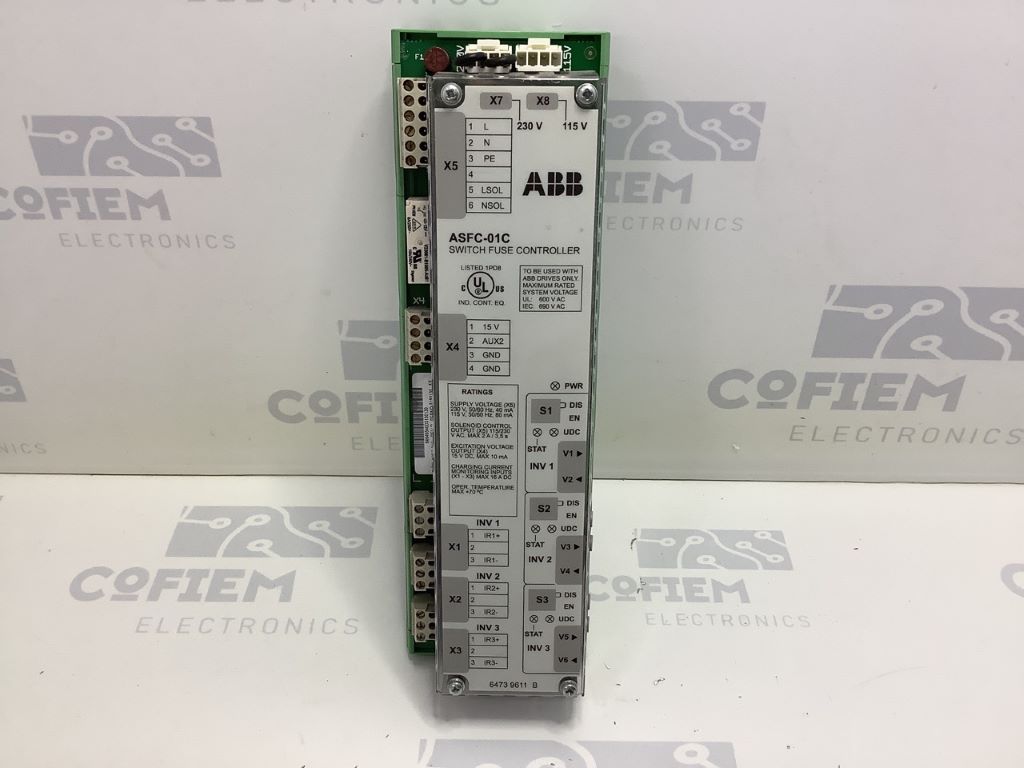

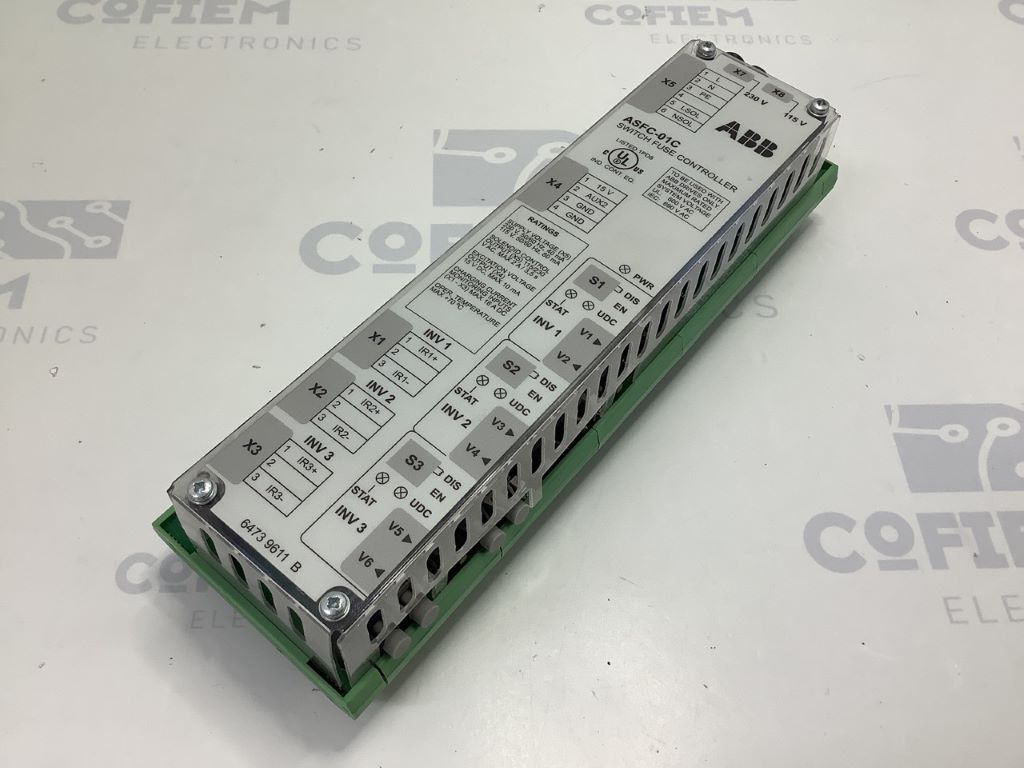

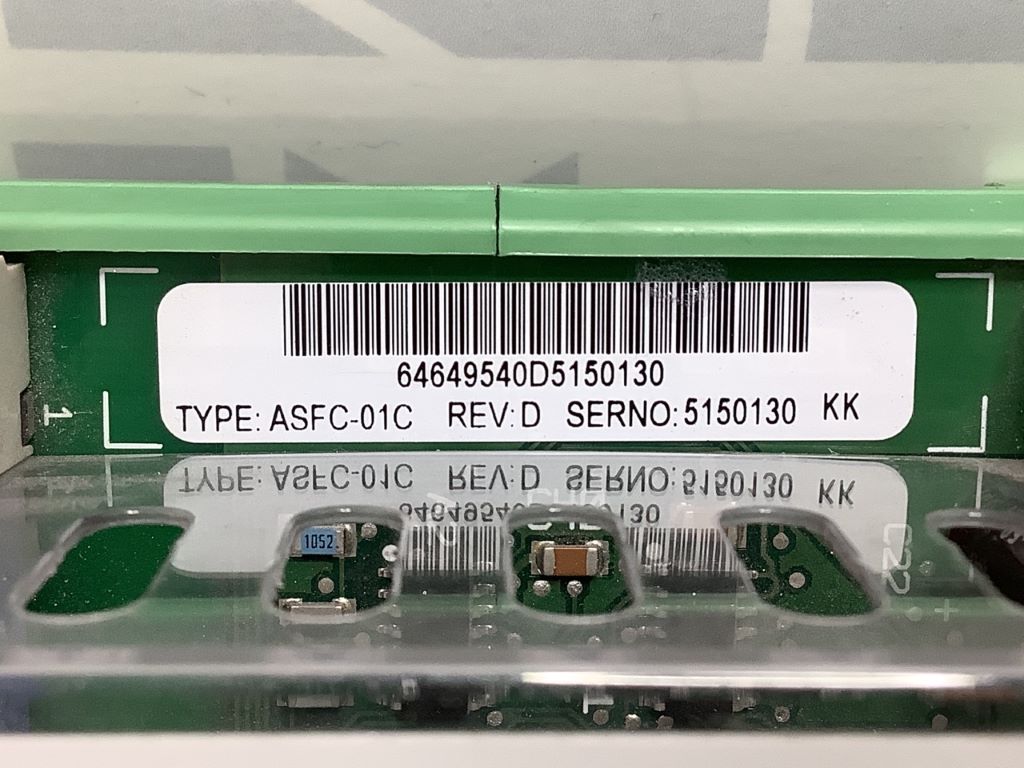

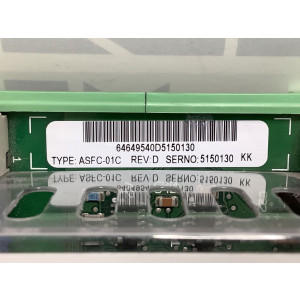

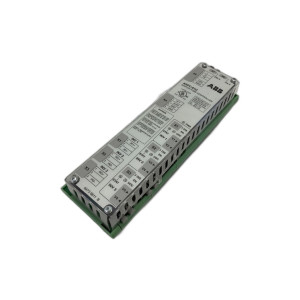

Le ASFC01C, également référencé ASFC-01C et 64649540 chez ABB, est un module électronique de contrôle sectionneur-fusible conçu pour les armoires de variateurs de fréquence industriels ABB ACS800 Multidrive et ACS600. Carte de gestion du préchargement, il assure la séquence de charge contrôlée des condensateurs de bus DC à la mise sous tension, ce qui limite le courant d'appel et protège les modules redresseurs ainsi que les condensateurs DC-link. Le module surveille en continu l'état des fusibles de charge du bus DC sur plusieurs canaux onduleurs, détecte un fusible ouvert par absence de courant de charge, verrouille le défaut et génère les signaux de statut et d'alarme vers l'automate, le PLC ou l'IHM de l'armoire. Il pilote également l'électrovanne ou le contacteur de précharge et applique la logique d'interverrouillage associée, avec mesure de la tension du bus DC et voyants LED de diagnostic sur site. Caractéristiques techniques principales : alimentation auxiliaire 24 V DC, consommation typique 4 à 6 W, montage sur rail DIN à l'intérieur du coffret variateur, bornier à vis pour entrées canaux onduleurs, entrées de détection de tension bus DC, sorties de commande d'électrovanne et sorties binaires de statut ou de défaut, indice de protection IP20, plage de température de fonctionnement de -20 à +60 °C, stockage de -40 à +85 °C, humidité relative de 5 à 95 % sans condensation, conformité CE et UL, résistance aux vibrations selon IEC 60068-2-6. Applications et cas d'usage : remplacement de rechange dans une armoire ACS800 Multidrive existante, dépannage d'un défaut de préchargement du bus DC, alarme fusible grillé persistante alors que les fusibles sont intacts, électrovanne ou contacteur de précharge qui ne s'enclenche pas, absence de signal de défaut vers l'automate, maintenance préventive et constitution de stock de pièces de rechange pour parcs de variateurs installés. Point important : cette référence est en fin de vie et n'est plus produite par le fabricant ; le successeur officiel est le BSFC-01C, référence 3AXD50000006072. Les unités disponibles sur le marché secondaire sont des pièces neuves d'ancien stock, remises en état ou issues de démontage, contrôlées et testées avant expédition. Le module ne fonctionne pas de manière autonome : il doit être associé à l'unité de puissance ACS800, au circuit de charge du bus DC et à la carte de commande principale. Manipulation avec précaution électrostatique recommandée (bracelet antistatique et poste de travail protégé) lors du montage ou du remplacement.
