BMH0702P11F2A
Lexium
Servomoteur Schneider Electric BMH0702P11F2A Lexium 32 – 2,5 Nm, 700 W, 8000 tr/min, arbre claveté, frein, IP54
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

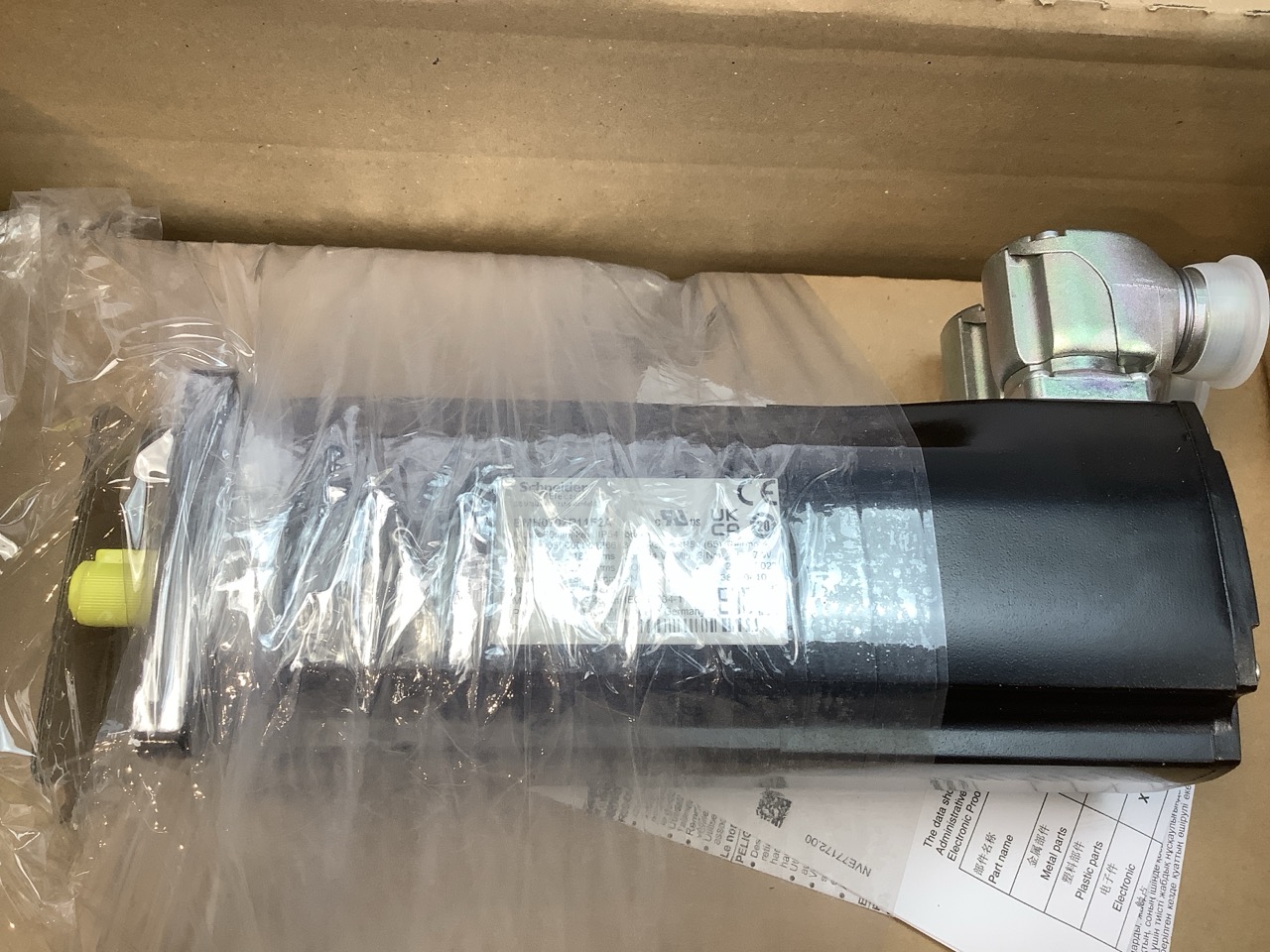

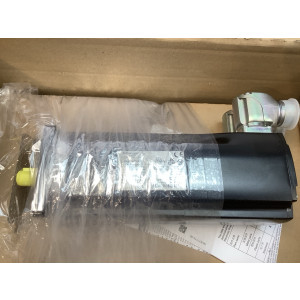

Servomoteur Schneider Electric BMH0702P11F2A Lexium 32 – 2,5 Nm, 700 W, 8000 tr/min, arbre claveté, frein, IP54
Servomoteur triphasé Schneider Electric BMH0702P11F2A de la gamme Lexium 32 : couple continu 2,5 Nm, couple nominal 2,2 Nm, puissance nominale 700 W sous 400/480 V triphasé, vitesse nominale 3000 tr/min et vitesse mécanique maxi 8000 tr/min. Flasque 70 mm, arbre claveté 11 mm, frein de maintien 3 Nm, codeur SinCos Hiperface monotour 128 périodes et connecteurs coudés M23 orientables. Compatible variateur LXM32.D12N4.
Le BMH0702P11F2A est un servomoteur synchrone triphasé à aimants permanents de la famille BMH, intégré à la gamme Lexium 32 de Schneider Electric (Telemecanique). Conçu pour les applications à forte inertie et à fortes charges, il délivre un couple de décrochage continu de 2,5 Nm, un couple nominal de 2,2 Nm et un couple de pointe de 7,4 Nm, pour une puissance nominale de 700 W sous 400 V ou 480 V triphasé. Sa vitesse nominale atteint 3000 tr/min et sa vitesse mécanique maximale 8000 tr/min, avec un codeur SinCos Hiperface monotour de 128 périodes par tour (resolution 131072 points/tour) garantissant un asservissement de position précis. Ce modèle à 10 pôles présente une constante de couple de 0,84 Nm/A, une constante de fém de 54,08 V/krpm, une résistance statorique de 3,8 Ohm et une inductance statorique de 12,2 mH. La mécanique repose sur un flasque normalisé de 70 mm, un arbre claveté de 11 mm de diamètre et 23 mm de long, un collet de centrage de 60 mm, 4 trous de fixation sur cercle de 82 mm et un poids de 3,3 kg. Le frein de maintien intégré de 3 Nm (puissance d appel 7 W) sécurise les axes verticaux hors tension. L indice de protection est IP54 côté arbre et IP65 sur le corps du moteur, avec refroidissement par convection naturelle et plage de fonctionnement de -20 °C à 60 °C. Le raccordement électrique s effectue par deux connecteurs M23 coudés et orientables facilitant l implantation en armoire compacte. Ce servomoteur est optimisé pour le variateur LXM32.D12N4 et s utilise sur machines de conditionnement, convoyeurs, machines d imprimerie, étiqueteuses et installations textiles. Pièce de rechange neuve, idéale pour le remplacement à l identique d un axe existant, la maintenance préventive et la rétro-ingénierie d une machine équipée Lexium 32.
