BMH1001P06A2A
Schneider Electric
Lexium
Servomoteur Schneider Electric Lexium BMH1001P06A2A - 100 mm, 3,3 Nm, 6000 tr/min, IP54, codeur SinCos Hiperface
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

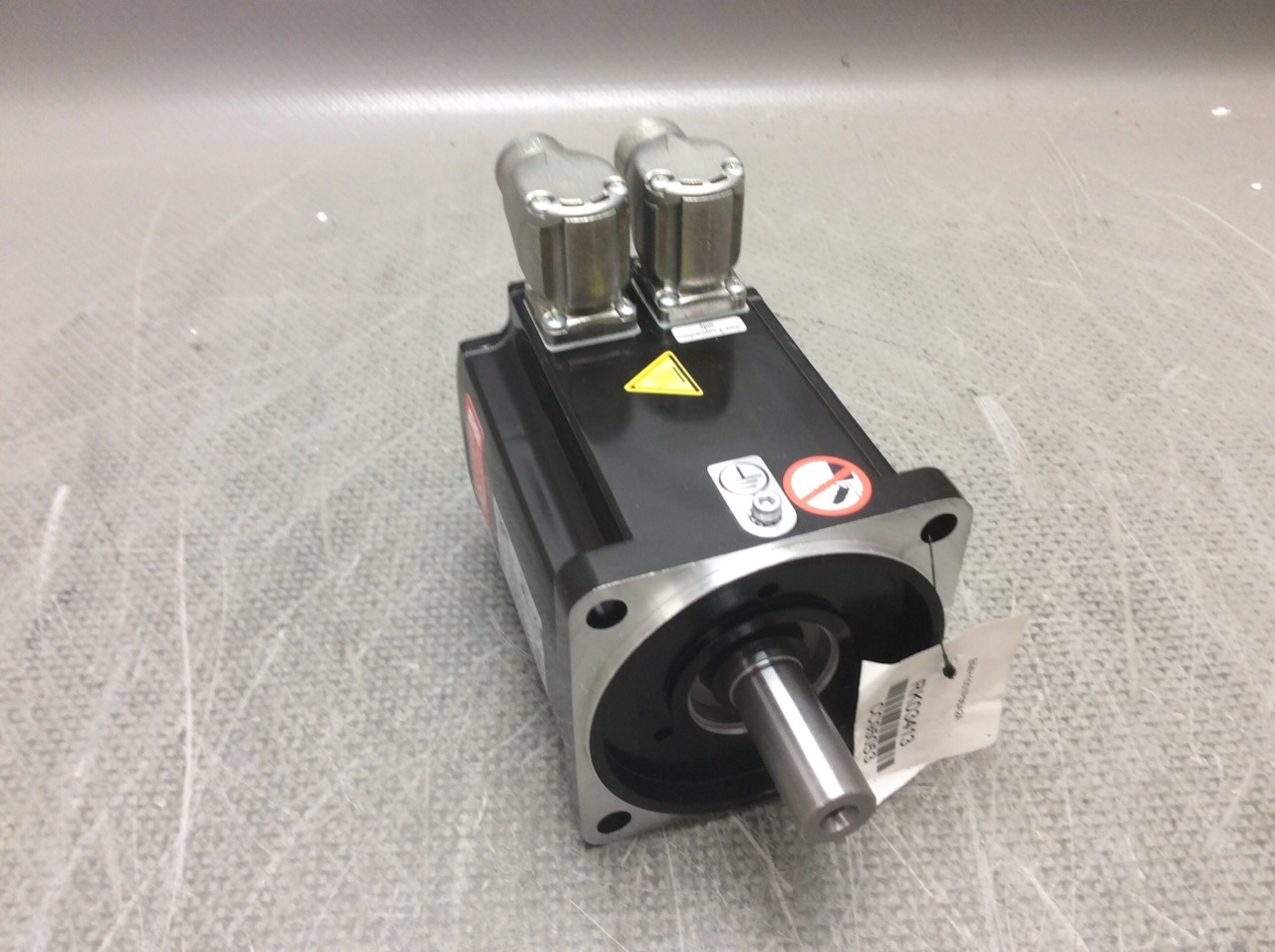

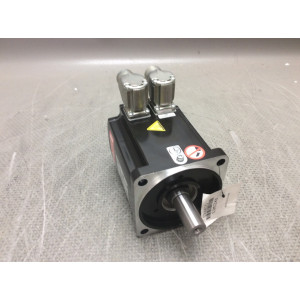

Servomoteur Schneider Electric Lexium BMH1001P06A2A - 100 mm, 3,3 Nm, 6000 tr/min, IP54, codeur SinCos Hiperface
Servomoteur synchrone triphasé Schneider Electric BMH1001P06A2A de la gamme Lexium 32 : bride internationale 100 mm, couple de blocage continu 3,3 Nm, couple de pointe 10,8 Nm, vitesse mécanique maxi 6000 tr/min, arbre lisse 19 mm sans frein de maintien, codeur mono-tour SinCos Hiperface 32768 points/tour, connecteurs coudés 2x M23 orientables, protection IP54. Compatible variateurs LXM32.D12N4 et LXM32.D18N4. Pièce de rechange d'origine pour axe d'automatisation et machine-outil.
Le BMH1001P06A2A est un servomoteur synchrone triphasé Schneider Electric de la gamme Lexium 32, conçu pour l'asservissement de position et de vitesse sur machines d'automatisation, machines spéciales, machines-outils, robots cartésiens, convoyeurs et axes de conditionnement. Ce moteur 10 pôles à rotor à inertie moyenne, équipé d'aimants néodyme-fer-bore NdFeB, offre une densité de puissance élevée dans un encombrement compact et supporte les applications à forte charge avec une régulation robuste du mouvement. Caractéristiques techniques : bride de montage aux normes internationales de 100 mm, 4 trous sur cercle de 115 mm, collet de centrage 95 mm, arbre lisse sans clavette de 19 mm de diamètre sur 40 mm de longueur, couple de blocage continu de 3,3 Nm à 3 A sous 400 ou 480 V triphasé avec LXM32.D12N4, 3,4 Nm avec LXM32.D18N4, couple de pointe 10,8 Nm, puissance nominale jusqu'à 800 W avec LXM32.D12N4 et 1300 W avec LXM32.D18N4, vitesse nominale 4000 tr/min et vitesse mécanique maximale 6000 tr/min, courant de blocage continu 3,15 A, courant maximal efficace 11,9 A, tension d'alimentation assignée 480 V triphasé, refroidissement par convection naturelle. Le retour de position est assuré par un codeur absolu mono-tour SinCos Hiperface 16 périodes par tour, soit 32768 points par tour, permettant l'identification automatique du moteur par le variateur au démarrage et la synchronisation des axes. Le raccordement électrique se fait par deux connecteurs M23 coudés à 90 degrés et orientables, ce qui facilite l'intégration en armoire et le remplacement sur site. Boîtier peint noir RAL 9005, degré de protection IP54, masse 3,34 kg, longueur 128,6 mm. Le moteur est livré sans frein de maintien ; les câbles et connecteurs sont à commander séparément. Référence commerciale : BMH1001P06A2A, code EAN 3606480160844. Produit disponible en pièce de rechange et de maintenance pour l'industrie, avec compatibilité directe avec les servo-variateurs Lexium 32. Vérifiez la version du variateur, la longueur de câble et le type de codeur avant toute substitution afin de garantir la mise en service et la sécurité fonctionnelle de votre installation.
