BMH1002P12A2A
Schneider Electric
Lexium
Servomoteur Schneider Electric BMH1002P12A2A - Lexium 32 - 6,2 Nm - 6000 tr/min - IP54
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Servomoteur Schneider Electric BMH1002P12A2A - Lexium 32 - 6,2 Nm - 6000 tr/min - IP54

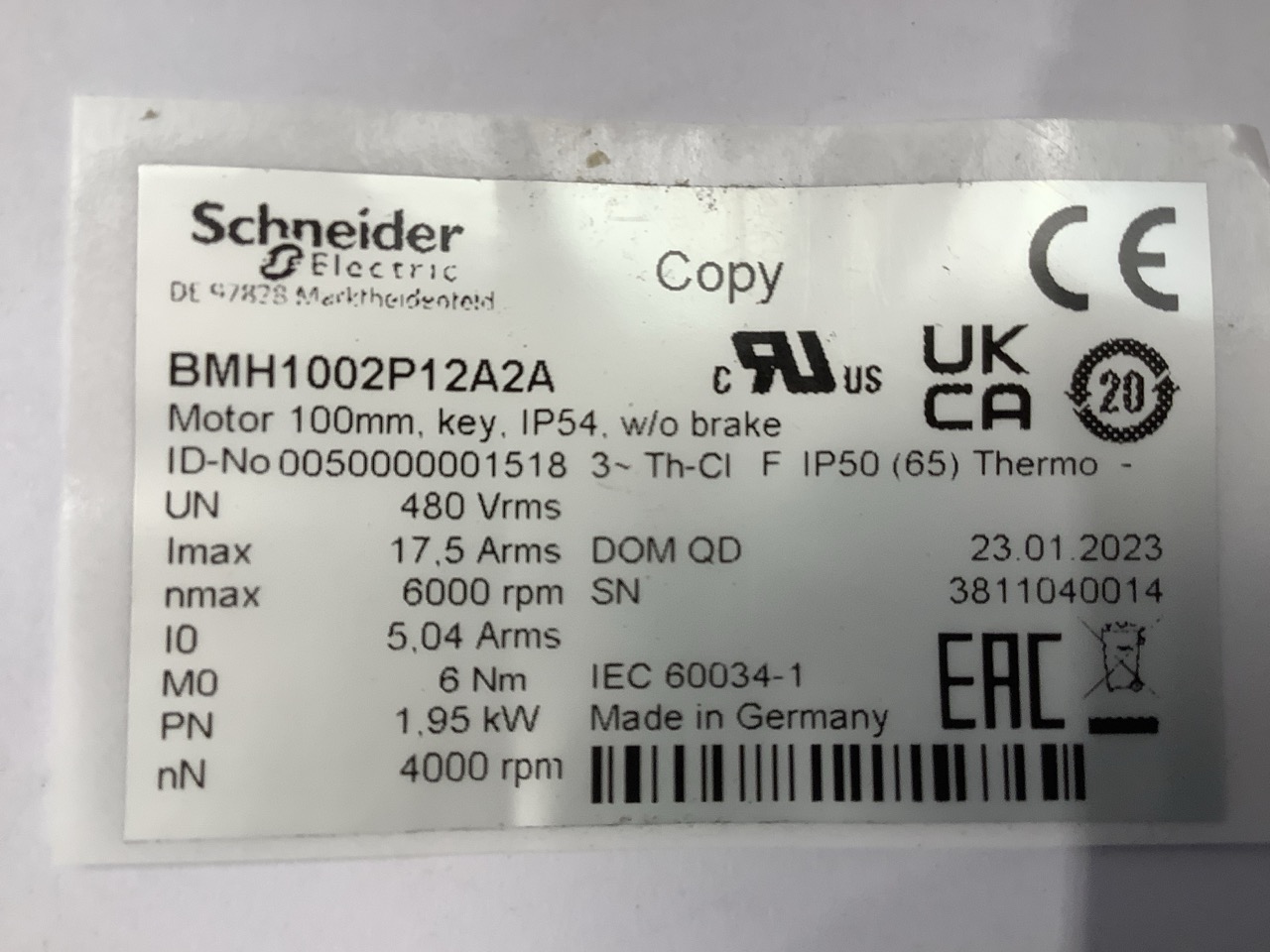

Servomoteur triphasé Schneider Electric BMH1002P12A2A de la gamme Lexium 32, flasque 100 mm, couple bloqué permanent 6,2 Nm, couple de pointe 18,4 Nm, puissance nominale 1600 W, 4000 tr/min nominal et 6000 tr/min max, alimentation 480 V triphasée, 10 pôles. Arbre claveté 19 x 40 mm, sans frein de maintien, codeur SinCos Hiperface multitour 131072 points/tour x 4096 tours, connecteurs coudés orientables, protection IP54. Pièce de rechange pour axes d'automatisation et machines de production.
Le BMH1002P12A2A est un servomoteur synchrone triphasé à courant alternatif de la gamme Schneider Electric Lexium 32, série BMH, conçu pour les applications industrielles à fortes charges et à cycles dynamiques élevés. Ce moteur brushless à aimants permanents, doté d'un flasque normalisé international de 100 mm et d'un empilage 2, délivre un couple bloqué permanent de 6,2 Nm, un couple de pointe de 18,4 Nm et un couple nominal de 3,9 Nm pour une puissance nominale de 1600 W. Il atteint une vitesse nominale de 4000 tr/min et une vitesse mécanique maximale de 6000 tr/min, avec une tension d'alimentation nominale de 480 V triphasée et un courant permanent maximal de 18,23 A. Son stator à 10 pôles, sa résistance statorique de 1,51 Ohm, son inductance de 7,5 mH, sa constante de couple de 1,2 Nm/A et son inertie rotorique de 6,28 kg.cm2 offrent une réponse rapide et un contrôle précis en position, en vitesse et en couple. La transmission du mouvement est assurée par un arbre claveté de 19 mm de diamètre et 40 mm de longueur, sans second bout d'arbre et sans frein de maintien. Le retour de position repose sur un codeur SinCos Hiperface multitour d'une résolution de 131072 points par tour sur 4096 tours, garantissant une précision d'asservissement élevée sans références parasites après coupure. Le raccordement électrique s'effectue par connecteurs coudés orientables facilitant l'intégration dans les armoires et les espaces confinés. Le moteur, protégé IP54, mesure 160,6 mm de longueur pour un poids de 4,92 kg et se fixe sur un flasque 100 mm à trous de montage 115 mm avec collerette de centrage de 95 mm de diamètre. Il est compatible avec les variateurs de vitesse Lexium 32, notamment le LXM32.D18N4 en 400 à 480 V triphasé, pour une association moteur-variateur optimisée en termes de puissance, de performance et de fonctionnalités. Ce servomoteur est destiné aux axes de robots, machines de conditionnement, centres d'usinage, systèmes d'impression, lignes de production et équipements de manutention automatisés. Disponible comme pièce de rechange pour la maintenance, le remplacement ou le retrofit d'installations existantes, il assure une interchangeabilité directe et une mise en service simplifiée via l'identification automatique du moteur par le variateur.
