BMH1002P16A2A
Schneider Electric
Lexium

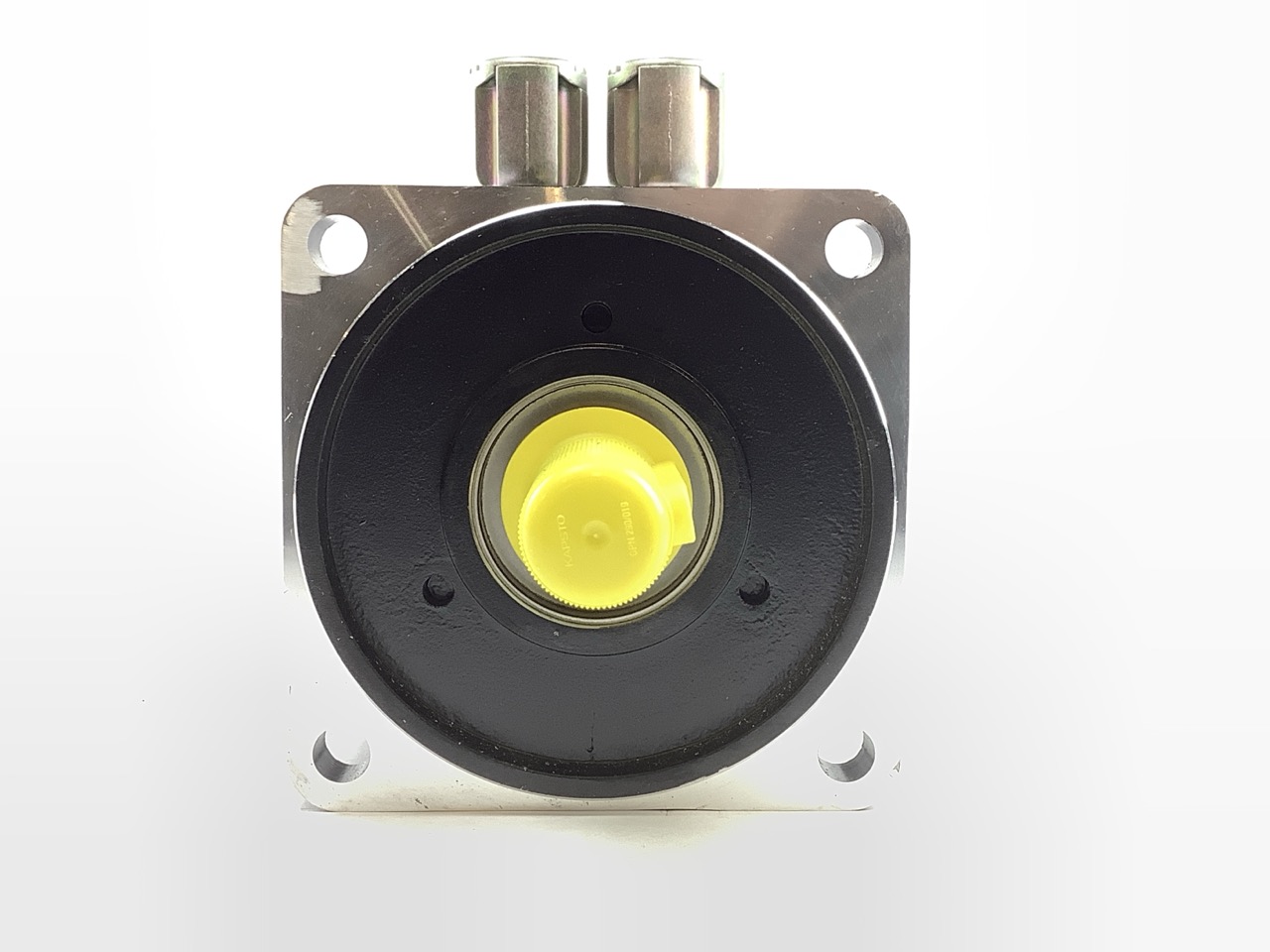

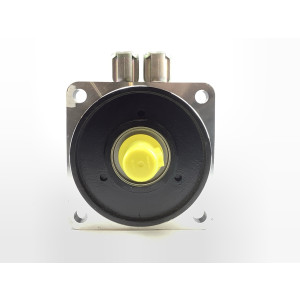

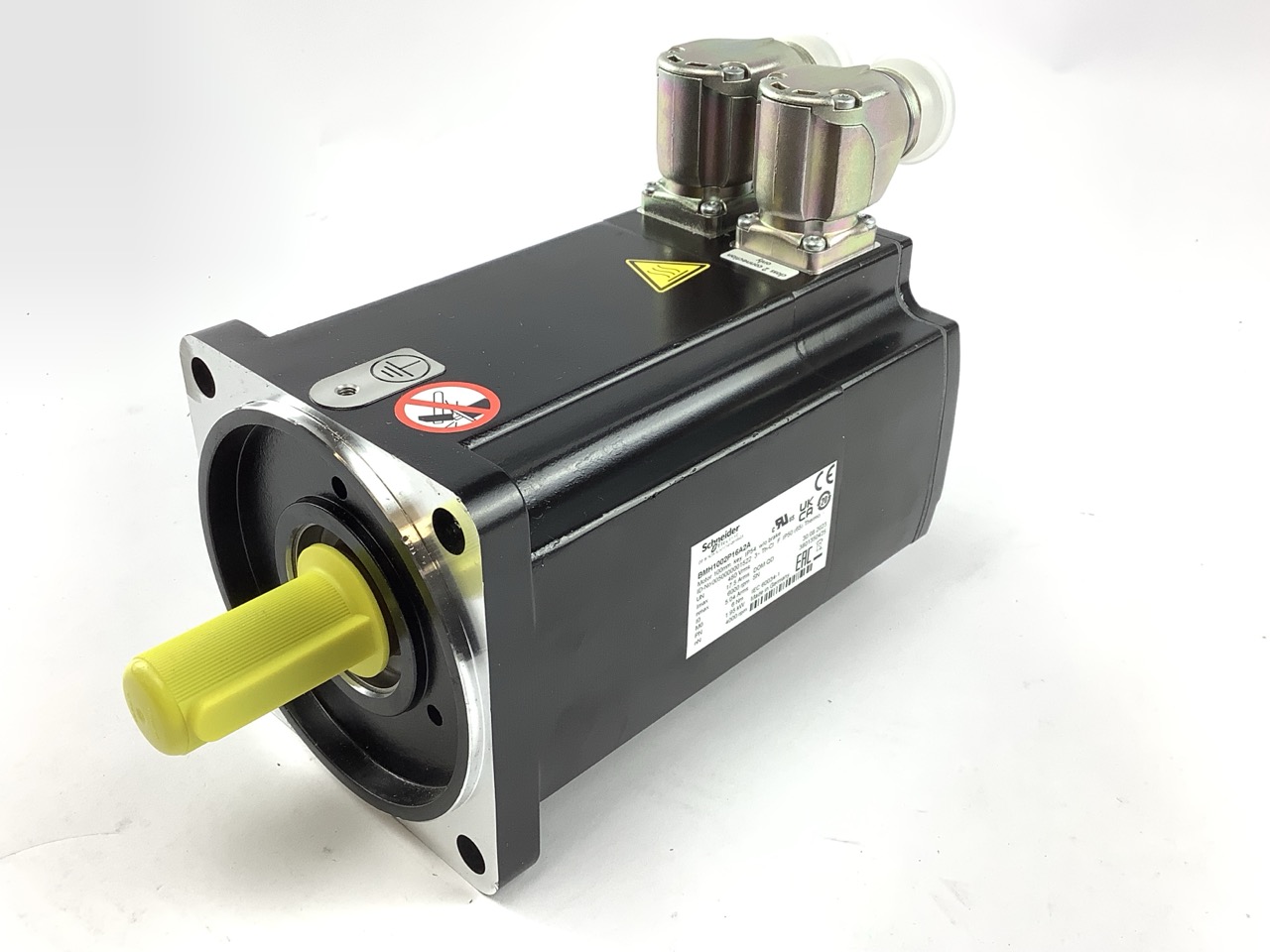

Servomoteur Schneider Electric BMH1002P16A2A Lexium 32 - 6,2 Nm - 6000 tr/min - arbre claveté - IP54 - codeur SinCos Hiperface 16 bits
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Servomoteur Schneider Electric BMH1002P16A2A Lexium 32 - 6,2 Nm - 6000 tr/min - arbre claveté - IP54 - codeur SinCos Hiperface 16 bits

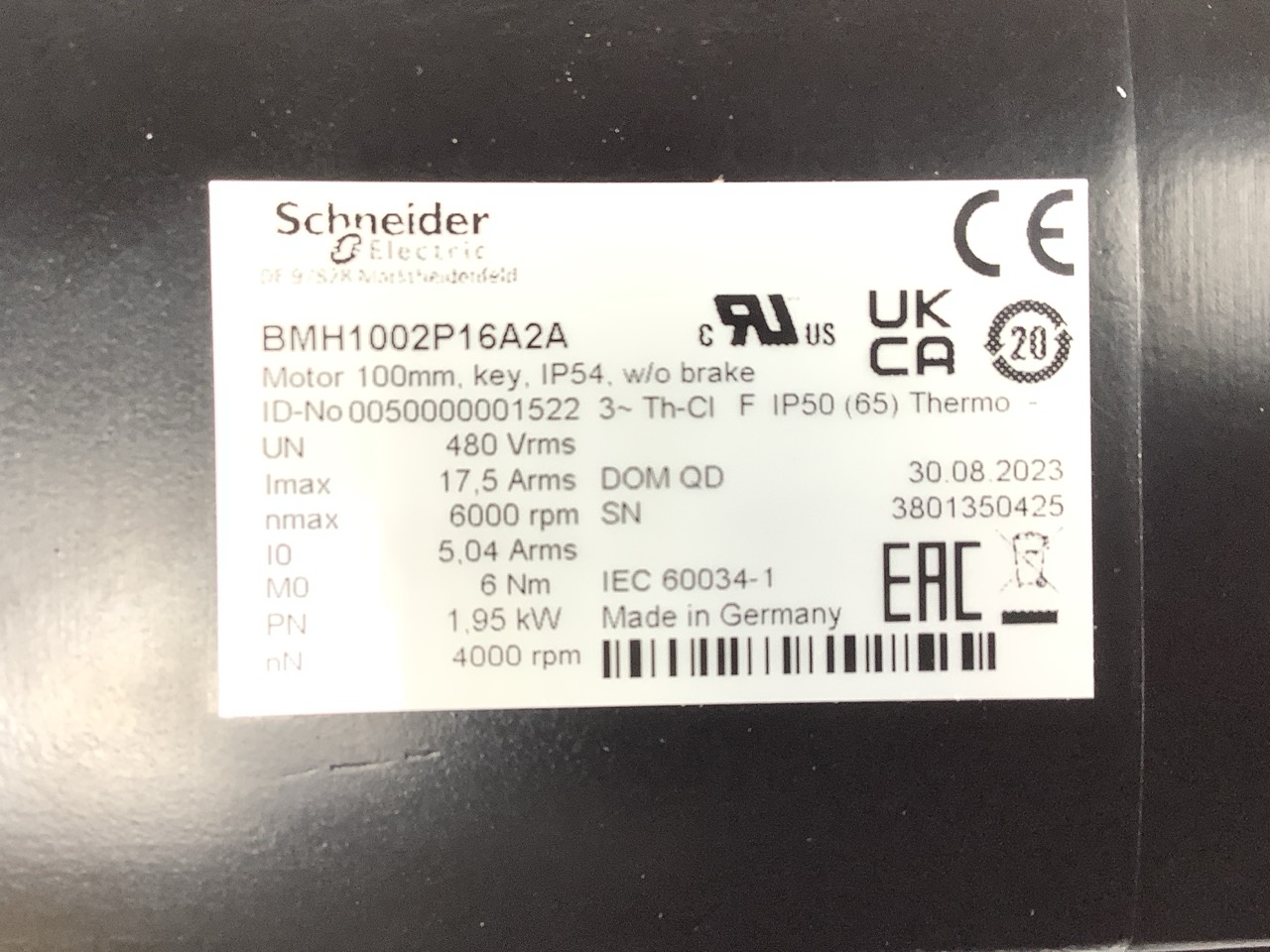

Servomoteur synchrone triphasé Schneider Electric BMH1002P16A2A de la gamme Lexium 32 : couple de blocage continu 6,2 Nm, couple de pointe 18,4 Nm, puissance nominale 1600 W, vitesse mécanique maximale 6000 tr/min, bride 100 mm, arbre claveté 19 x 40 mm sans frein, codeur SinCos Hiperface monotour 32768 points/tour et protection IP54. Compatible servovariateur LXM32.D18N4 en 400/480 V triphasé.
Le BMH1002P16A2A est un servomoteur synchrone triphasé à aimants permanents NdFeB de la gamme Lexium 32 de Schneider Electric, conçu pour les applications d'automatisation à forte charge nécessitant un couple élevé et une excellente dynamique. Ce moteur à inertie moyenne, doté d'un stator à 10 pôles et de 2 empilages, délivre un couple de blocage continu de 6,2 Nm, un couple de pointe de 18,4 Nm et une puissance nominale de 1600 W pour une vitesse nominale de 4000 tr/min et une vitesse mécanique maximale de 6000 tr/min. Il fonctionne sous une tension d'alimentation nominale de 480 V triphasée, avec un courant de blocage continu de 5,04 A, une constante de couple de 1,19 Nm/A et une constante de fém de 77 V/ktr/min. Son codeur SinCos Hiperface monotour 16 bits (32768 points/tour) transmet la position absolue du rotor et permet l'identification automatique du moteur par le servovariateur au démarrage, simplifiant ainsi la mise en service. La bride normalisée internationale de 100 mm, le collier de centrage de 95 mm, le cercle de perçage de 115 mm et la fixation axiale 4 points assurent une intégration mécanique standard sur machines neuves et en rétrofit. L'arbre claveté de 19 mm de diamètre et 40 mm de longueur, sans second arbre et sans frein de maintien, garantit une transmission rigide du couple via poulie ou accouplement. Le raccordement électrique s'effectue par deux connecteurs M23 coudés et orientables, avec câbles et connecteurs à commander séparément (références VW3M5101R pour la puissance et VW3M8102R pour l'encodeur). Refroidissement par convection naturelle, indice de protection IP54 sur l'arbre et l'encodeur, boîtier peint noir opaque RAL 9005, masse d'environ 4,92 kg pour une longueur de 160,6 mm. Ce servomoteur est compatible avec les servovariateurs Lexium 32, notamment le LXM32.D18N4 en 400 à 480 V triphasé, et s'utilise dans l'emballage, la manutention, la machine-outil, l'imprimerie, le textile et les axes d'asservissement de position. Produit conforme RoHS, REACH et Green Premium, labellisé UL, destiné aux chantiers d'installation, de maintenance et de remplacement de pièces de rechange électroniques industrielles.
