BMH1003P02F1A
Schneider Electric
Lexium
Servomoteur Schneider Electric BMH1003P02F1A - Lexium BMH 100 mm, 8,4 Nm, frein, IP54
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

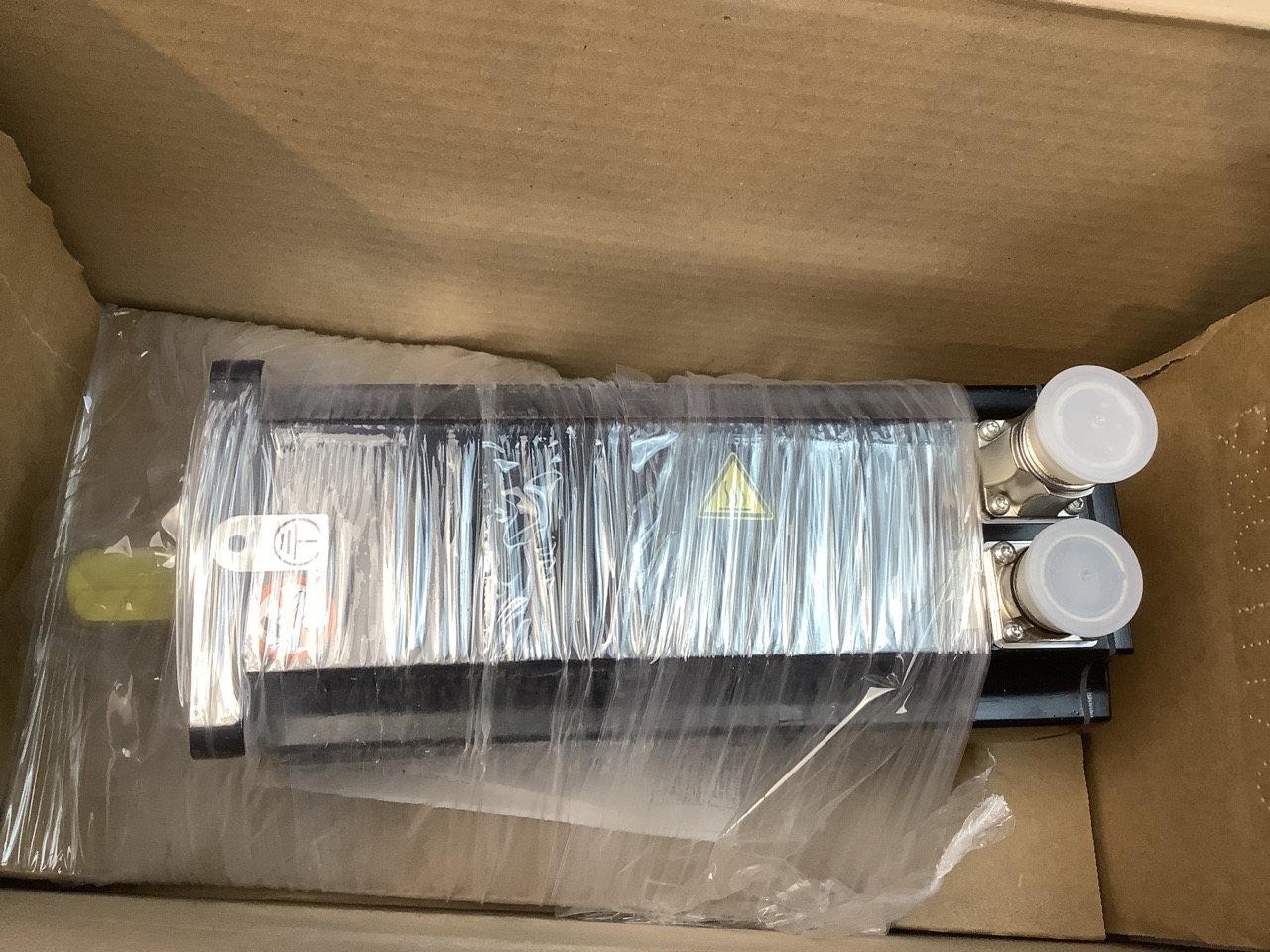

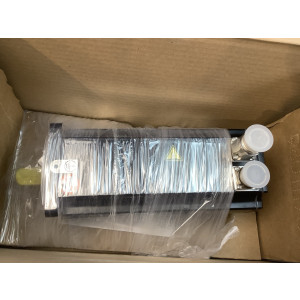

Servomoteur Schneider Electric BMH1003P02F1A - Lexium BMH 100 mm, 8,4 Nm, frein, IP54

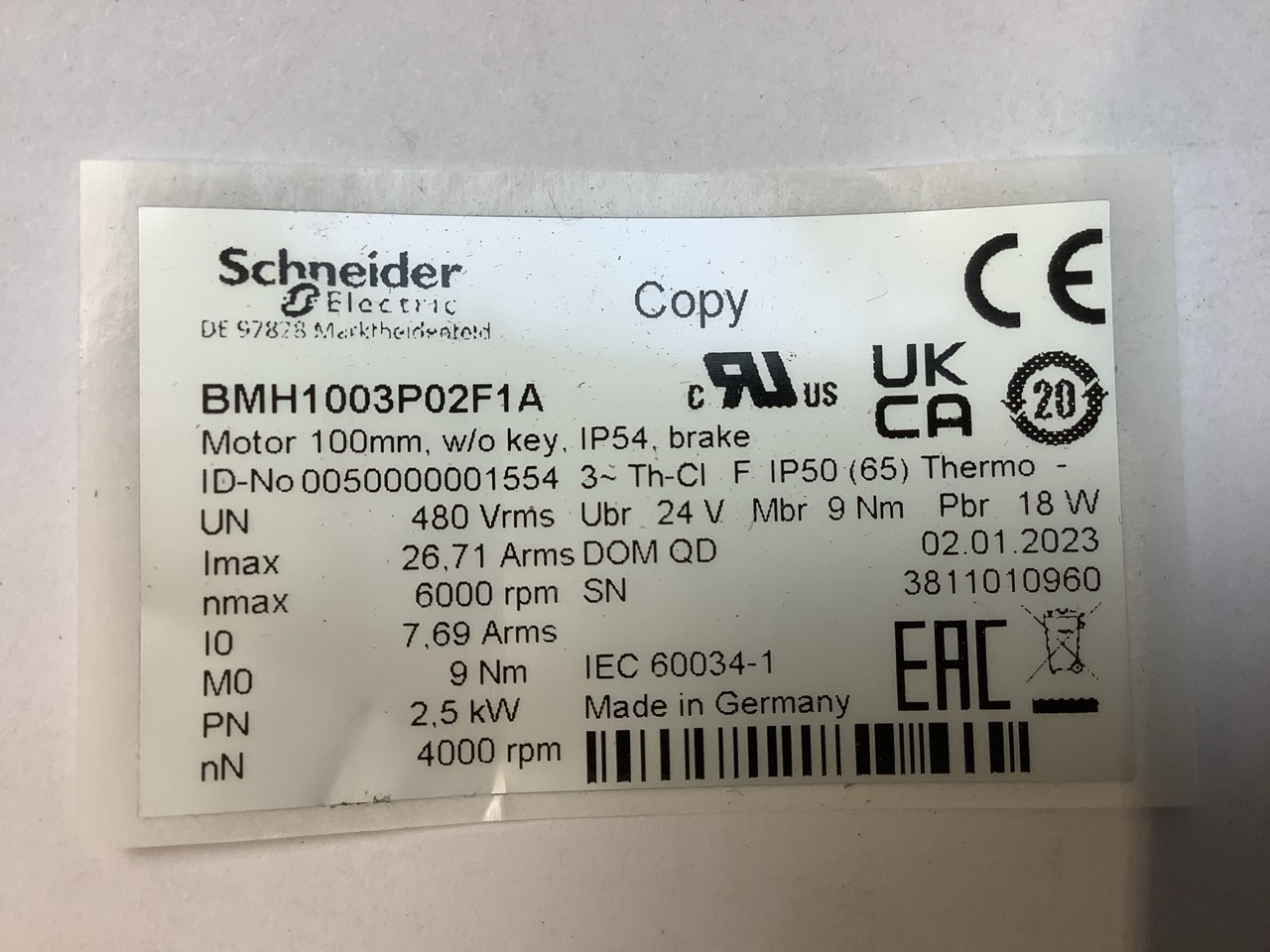

Servomoteur synchrone Schneider Electric BMH1003P02F1A de la gamme Lexium BMH : bride 100 mm, couple continu 8,4 Nm, 2,7 kW, 4000 tr/min nominal et 6000 tr/min max, 480 V triphasé, frein de maintien 9 Nm, arbre lisse 19 mm sans rainure, codeur multitour SinCos Hiperface, IP54, connecteurs droits. Compatible variateur LXM32.D30N4.
Le BMH1003P02F1A est un servomoteur AC synchrone sans balais de Schneider Electric, issu de la gamme Lexium BMH, conçu pour les applications de motion control exigeantes en automatisation industrielle et en machines spéciales. Ce servomoteur à bride carrée 100 x 100 mm (norme internationale, entraxe des trous de fixation 95 mm, 4 trous de 9 mm) délivre un couple de décrochage continu de 8,4 Nm et un couple nominal de 6,2 Nm pour une puissance nominale de 2,7 kW, avec une vitesse nominale de 4000 tr/min et une vitesse mécanique maximale de 6000 tr/min. Le couple de pointe atteint 25,1 Nm, ce qui autorise des cycles dynamiques rapides et des accélérations élevées avec une inertie rotorique de 10,3 kg.cm². Le moteur fonctionne en triphasé 400 à 480 V AC, avec une constante de couple de 1 Nm/A et une inductance statorique de 4 mH à 20 °C, et se destine à une association optimale avec le variateur de vitesse Lexium 32 référence LXM32.D30N4 (10 A). Le retour de position est assuré par un codeur multitour SinCos Hiperface haute résolution (131072 points par tour sur 4096 tours), garantissant une précision de positionnement et une mise en référence absolue sans procédure de homing. Le BMH1003P02F1A intègre un frein de maintien avec un couple de retenue de 9 Nm et une puissance d'appel de 18 W, particulièrement utile pour le maintien vertical d'axes Z. La mécanique propose un arbre lisse sans rainure ni taraudage de 19 mm de diamètre et 40 mm de longueur, une force radiale admissible de 1050 N à 1000 tr/min, un refroidissement par convection naturelle, une protection IP54 et des connecteurs droits pour un encombrement réduit dans les armoires et sur les axes de machine. D'une masse d'environ 8,15 kg, il dispose de 10 pôles et de 3 empilages statoriques. Ce servomoteur de rechange ou de nouvelle installation convient au remplacement de moteurs d'axes sur machines de production, robots cartésiens, convoyeurs, machines d'emballage, presses, machines textiles et équipements de manutention. Produit RoHS3, disponible en pièce de rechange électronique industrielle : vérifier la compatibilité du variateur, du codeur et du type d'arbre avant toute commande.
