Informations produit
prix sur demande

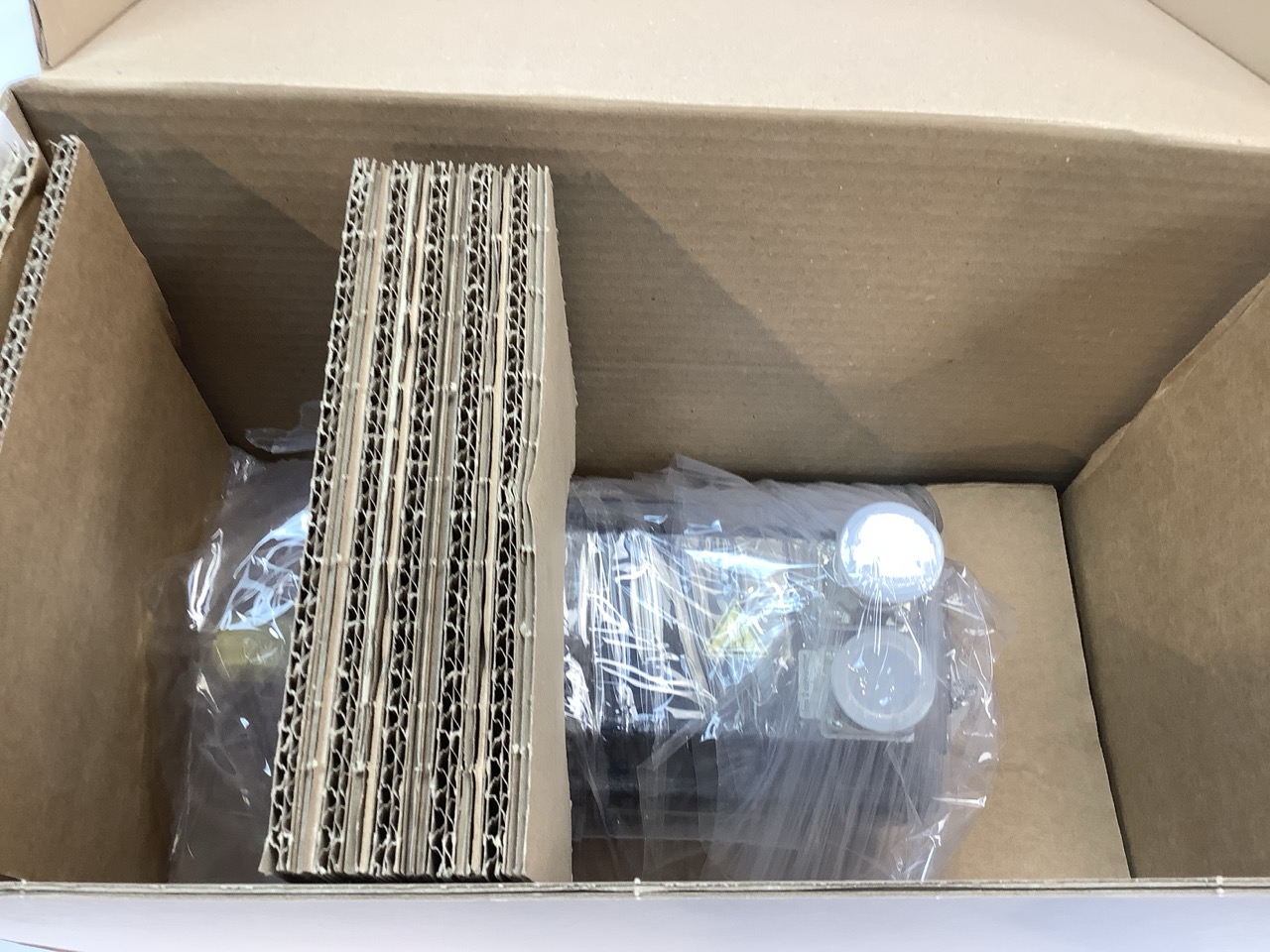

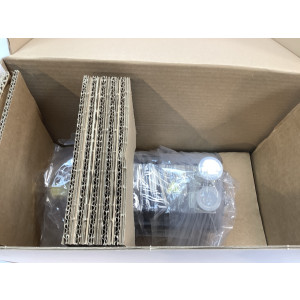

( état: RECONDITIONNÉ ) ( x1 )

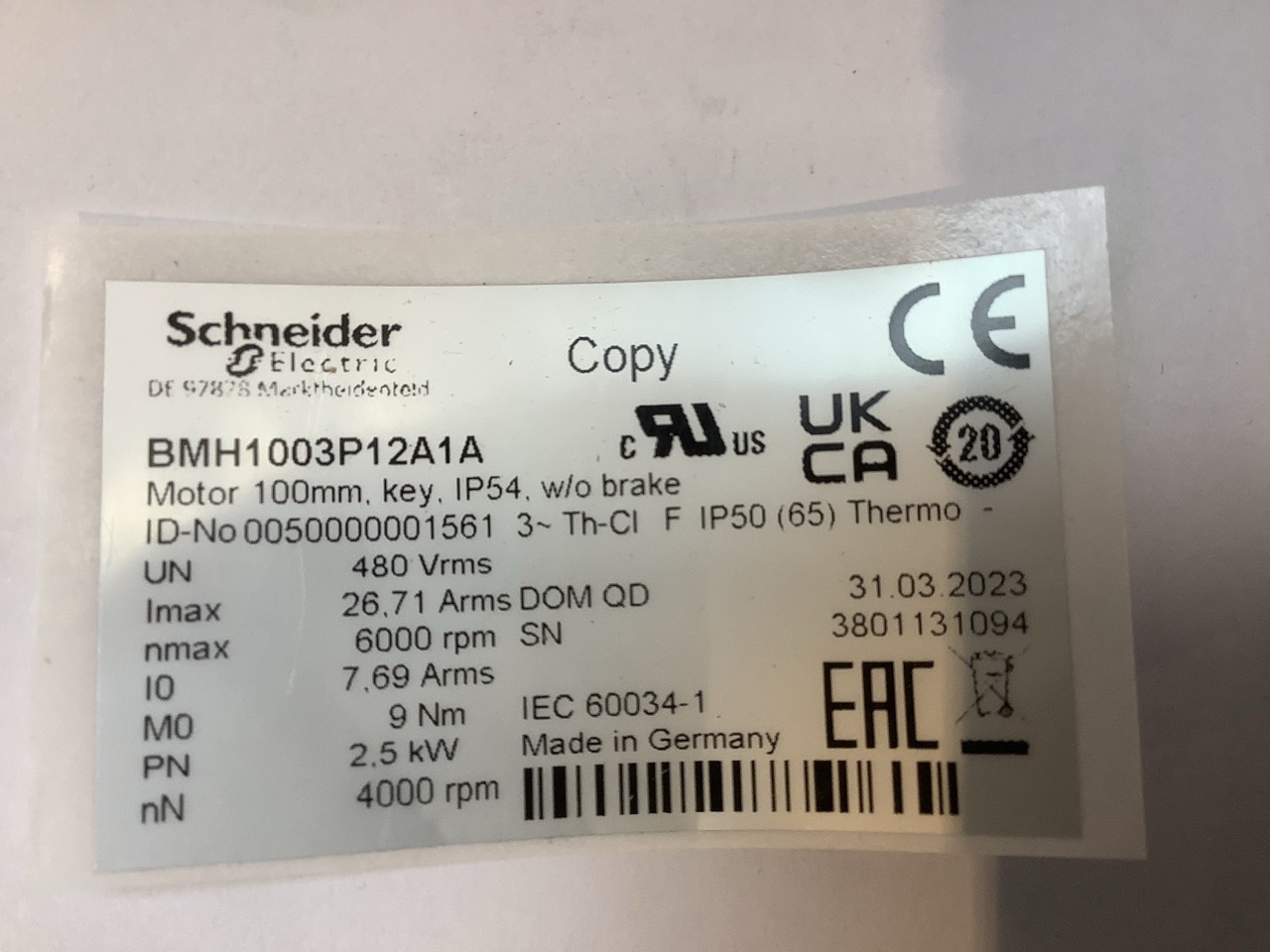

BMH1003P12A1A

Schneider Electric
Lexium
Servomoteur Schneider Electric BMH1003P12A1A Lexium 32 - 8,4 Nm - 6000 tr/min - IP54

prix sur demande
État
Stock

SKU: BMH1003P12A1A_RECOND
garantie 2 ans
Garantie 2 ans
livraison monde
Transporteurs express
paiement sécurisé
Paiement sécurisé

Servomoteur Schneider Electric BMH1003P12A1A Lexium 32 - 8,4 Nm - 6000 tr/min - IP54

Servomoteur synchrone AC Schneider Electric BMH1003P12A1A de la gamme Lexium 32, flasque 100 mm, couple de décrochage 8,4 Nm et couple nominal 6,2 Nm, puissance nominale 2700 W, vitesse nominale 4000 tr/min et vitesse mécanique maxi 6000 tr/min. Arbre claveté 19 mm, sans frein, codeur absolu multitour SinCos Hiperface 128 multitours, protection IP54, raccordement par connecteurs droits. Compatible variateur LXM32.D30N4 en 400 à 480 V triphasé.

Le BMH1003P12A1A est un servomoteur synchrone AC triphasé Schneider Electric appartenant à la gamme Lexium 32, conçu pour les applications d automatisation exigeantes à forte charge : machines d emballage, convoyeurs, machines textiles, presses d étiquetage, machines d imprimerie et axes de positionnement dynamiques. Ce moteur à inertie moyenne et à trois empilages offre un couple de décrochage continu de 8,4 Nm, un couple nominal de 6,2 Nm et un couple de pointe de 25,1 Nm, avec une puissance nominale de 2700 W pour une vitesse nominale de 4000 tr/min et une vitesse mécanique maximale de 6000 tr/min. Il fonctionne sous une tension d alimentation de 480 V triphasée et se dimensionne avec le variateur de vitesse LXM32.D30N4 en 400 à 480 V, pour un courant de décrochage continu de 7,69 A et un courant maximal efficace de 29,1 A. La motorisation intègre un codeur absolu multitour SinCos Hiperface 128 multitours avec une résolution de 131072 points par tour sur 4096 tours, garantissant une mise en référence précise et un positionnement fiable sans recalage à la mise sous tension. Le moteur à 10 pôles présente une constante de couple de 1 Nm par A, une constante de fém de 63,5 V par krpm, une résistance statorique de 0,63 ohm, une inductance statorique de 4 mH, une constante de temps électrique de 6,3 ms et une inertie rotorique de 9,37 kg.cm2. La mécanique repose sur un flasque normalisé de 100 mm, un collet de centrage de 95 mm de diamètre sur 3,5 mm de profondeur, 4 trous de fixation de 9 mm sur un cercle de 115 mm, un arbre claveté de 19 mm de diamètre et 40 mm de longueur avec clavette de 30 mm. Le refroidissement est assuré par convection naturelle, la protection est de type IP54 et le raccordement électrique se fait par connecteurs droits. Ce servomoteur est livré sans frein de maintien et sans second arbre, pour une masse nette de 6,5 kg et une longueur hors tout de 192,6 mm. Les efforts radiaux admissibles atteignent 1050 N à 1000 tr/min et 610 N à 5000 tr/min, l effort axial maximal étant de 0,2 fois l effort radial. Produit Green Premium conforme aux directives CE, cURus et EAC, sans mercure ni PVC, fabriqué en Allemagne, avec une garantie de 18 mois. Pièce de rechange et composant d automatisation disponible pour les intégrateurs, bureaux d études et services de maintenance recherchant un servomoteur Lexium 32 fiable, compact et à haute densité de puissance pour la rénovation ou la construction de machines industrielles.
×
