BMH1003P16A1A
Schneider Electric
Lexium
Servomoteur Schneider Electric BMH1003P16A1A - BMH Lexium 32, 8,4 Nm, 6000 tr/min, IP54, arbre claveté
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

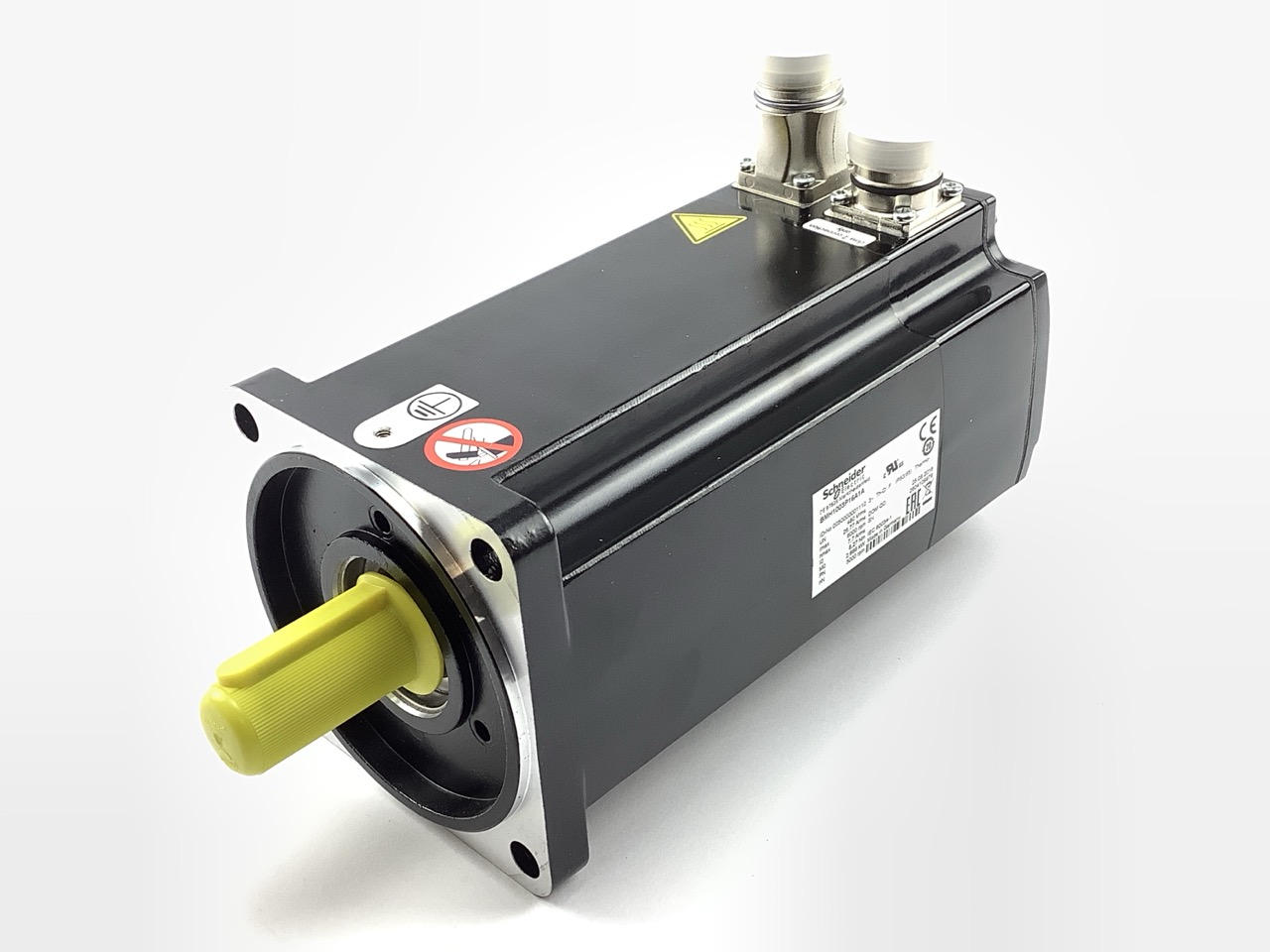

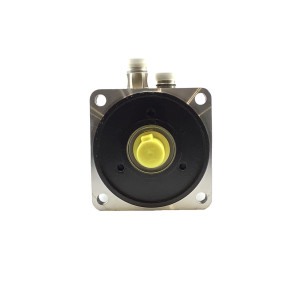

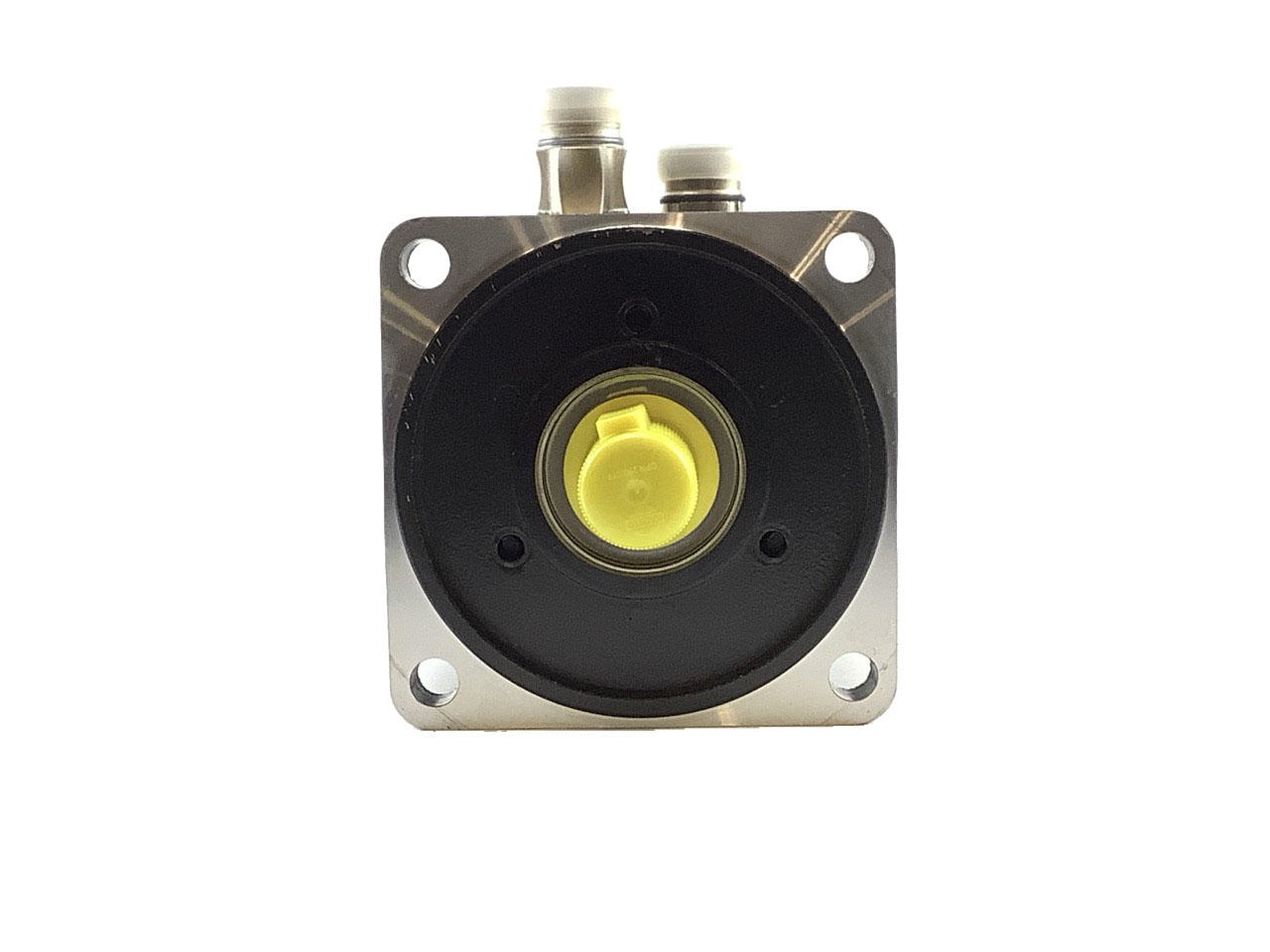

Servomoteur Schneider Electric BMH1003P16A1A - BMH Lexium 32, 8,4 Nm, 6000 tr/min, IP54, arbre claveté
Servomoteur synchrone triphasé Schneider Electric BMH1003P16A1A de la gamme Lexium 32 : bride 100 mm, couple continu 8,4 Nm, couple de pointe 25,1 Nm, 2,7 kW, 4000 tr/min nominal et 6000 tr/min max, codeur SinCos Hiperface 16 bits, arbre claveté 19 mm, sans frein, IP54, connexion M23 droite. Pièce de rechange pour axes d'automatisation et machines de production.
Le BMH1003P16A1A est un servomoteur synchrone AC triphasé de la gamme Schneider Electric Lexium BMH, conçu pour les applications d'automatisation industrielle exigeantes : machines d'emballage, convoyeurs, lignes d'assemblage, machines textiles, presses d'impression et étiqueteuses. Avec une bride normalisée de 100 mm et 3 empilages statoriques, il délivre un couple de décrochage continu de 8,4 Nm, un couple nominal de 6,2 Nm, un couple de pointe de 25,1 Nm et une puissance nominale de 2700 W pour une vitesse nominale de 4000 tr/min et une vitesse mécanique maximale de 6000 tr/min. Son codeur Singleturn SinCos Hiperface 16 bits offre une résolution de 32768 points par tour, garantissant un asservissement de position précis et reproductible. Le refroidissement est assuré par convection naturelle, sans ventilateur, ce qui limite la maintenance. L'arbre claveté de 19 mm de diamètre et 40 mm de longueur, avec une largeur de clavette de 30 mm, assure un accouplement mécanique fiable et un couple transmissible élevé. La protection IP54, un indice de protection conforme aux environnements industriels poussiéreux et aux projections d'eau, un poids de 6,5 kg, une longueur de 192,6 mm, un collet de centrage de 95 mm et un cercle de perçages de 115 mm facilitent l'intégration sur machines existantes. Le moteur fonctionne avec un variateur Lexium 32 de type LXM32.D30N4 en 400 à 480 V triphasé, avec un courant de décrochage continu de 7,69 A et un courant maximal de 29,1 A. Constante de couple 1 Nm par A à 120 degrés Celsius, constante de fém 63,5 V par krpm, 10 pôles, résistance statorique 0,63 ohm et inductance statorique 4 mH à 20 degrés Celsius. Ce servomoteur sans frein de maintien et à connecteurs droits 2 x M23 est référencé sous le code EAN 3606485196510 et fabriqué en Allemagne. Sa production ayant été arrêtée par le constructeur, cette référence reste stratégique pour la maintenance et la continuité de production des installations équipées de servo-entraînements Lexium 32 ; elle est proposée en pièce de rechange, en échange standard ou en version reconditionnée contrôlée sur banc.
