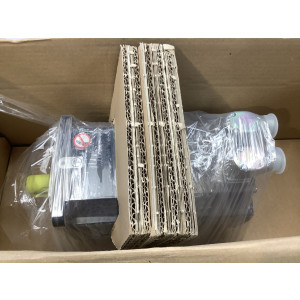

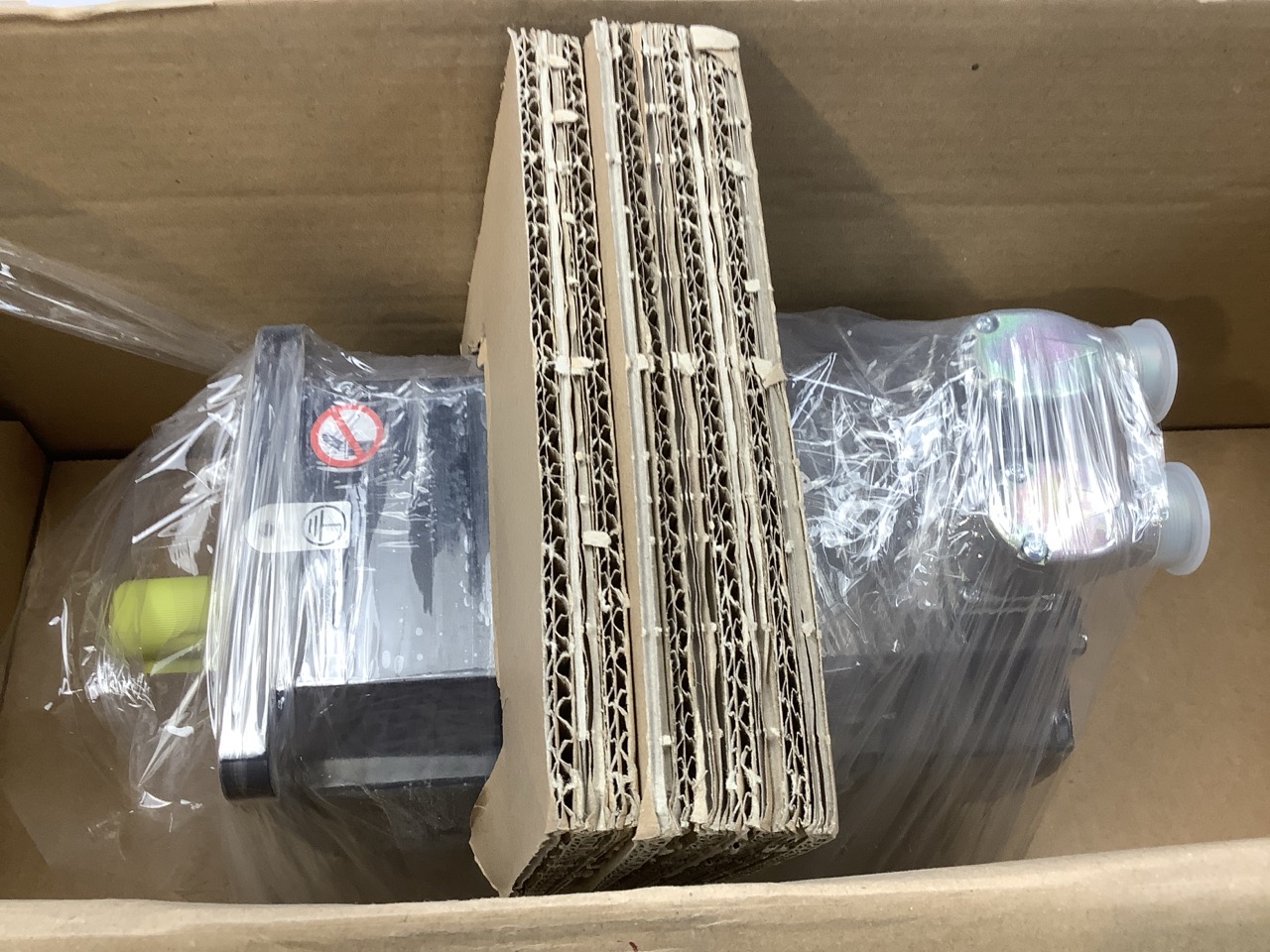

BMH1402P16F2A
Schneider Electric
Lexium
Servomoteur Schneider Electric BMH1402P16F2A - Lexium 32, 18,5 Nm, 4000 tr/min, arbre claveté, frein de maintien, IP54, encodeur SinCos Hiperface 16 bits
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Servomoteur Schneider Electric BMH1402P16F2A - Lexium 32, 18,5 Nm, 4000 tr/min, arbre claveté, frein de maintien, IP54, encodeur SinCos Hiperface 16 bits
Servomoteur synchrone triphasé Schneider Electric BMH1402P16F2A de la gamme Lexium 32, bride 140 mm, couple de décrochage continu 18,5 Nm et vitesse mécanique maximale 4000 tr/min. Équipé d un arbre claveté 24 x 50 mm, d un frein de maintien 18 Nm, d un encodeur simple tour SinCos Hiperface 32768 points par tour et de connecteurs coudés à 90 degrés orientables. Puissance nominale 3,5 kW sous 480 V triphasé, indice de protection IP54. Compatible avec le variateur LXM32.D72N4. Pièce de rechange pour machines d automatisation, emballage, convoyage et textile.
Le BMH1402P16F2A est un servomoteur synchrone triphasé Schneider Electric de la gamme Lexium 32, conçu pour les applications de contrôle de mouvement exigeantes des machines de 0,15 kW à 7 kW. Ce moteur 10 pôles à inertie moyenne (inertie rotor 33,5 kg.cm2) délivre un couple continu de décrochage de 18,5 Nm, un couple nominal de 12,2 Nm et un couple de pointe de 50,3 Nm avec le variateur LXM32.D72N4 à 24 A sous 400 à 480 V triphasé. La puissance nominale atteint 3 500 W pour une vitesse nominale de 3000 tr/min et une vitesse mécanique maximale de 4000 tr/min. Le retour de position est assuré par un encodeur absolu simple tour SinCos Hiperface de 32768 points par tour, autorisant l identification automatique du moteur par le servo-variateur au démarrage et une synchronisation précise des axes. La mécanique repose sur une bride normalisée internationale de 140 mm, un collet de centrage de 130 mm, un cercle de perçage de 165 mm, quatre trous de fixation axiaux et un arbre claveté de 24 mm de diamètre sur 50 mm de longueur, avec clavette de 40 mm. Le frein de maintien intégré de 18 Nm sécurise les axes verticaux à l arrêt et lors des coupures d alimentation. Le raccordement électrique s effectue par deux connecteurs coudés à 90 degrés orientables, les câbles de puissance et de commande étant à commander séparément. Le bobinage triphasé, les aimants néodyme-fer-bore, la résistance statorique de 0,23 Ohm et l inductance de 2,6 mH offrent une densité de puissance élevée dans un corps compact de 227 mm de long pour 14,3 kg. La protection IP54, le refroidissement par convection naturelle et le revêtement noir RAL 9005 garantissent une intégration fiable en environnement industriel. Produit conforme UL 1004 et marquage CE, idéal pour l emballage, le convoyage, l imprimerie, l étiquetage, le textile et la robotique, en remplacement ou en maintenance préventive.
