BMH1403P01F2A
Lexium

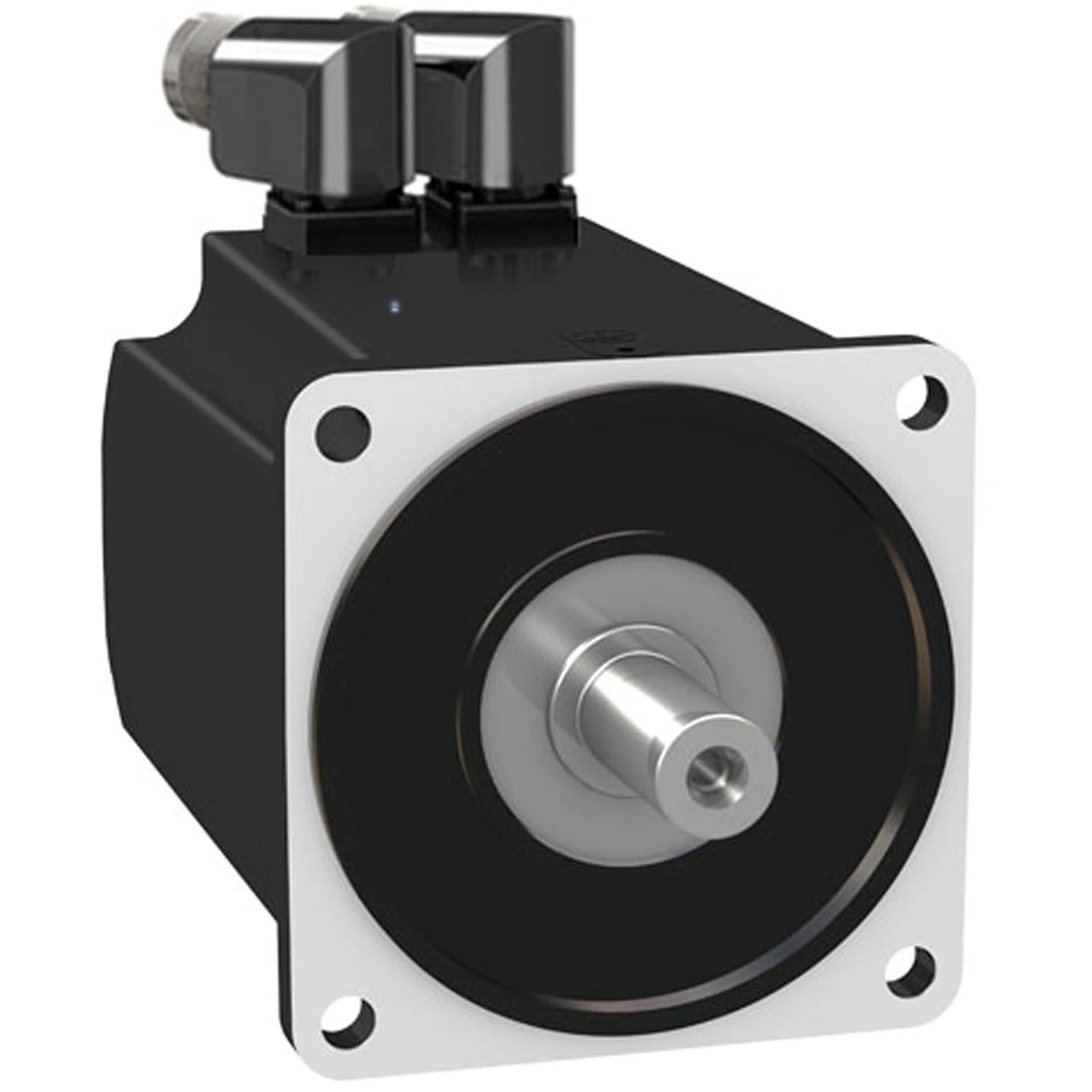

Servomoteur Schneider Electric BMH1403P01F2A - Lexium BMH 140 mm, 22,5 Nm, frein, IP54
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Servomoteur Schneider Electric BMH1403P01F2A - Lexium BMH 140 mm, 22,5 Nm, frein, IP54
Servomoteur AC synchrone triphasé Schneider Electric BMH1403P01F2A de la gamme Lexium BMH, flasque 140 mm, couple de maintien 22,5 Nm et couple de pointe 72 Nm. Codeur absolu monotour SinCos 128 périodes HIPERFACE, arbre lisse 24 mm, frein de maintien intégré, connecteurs coudés 2x M23, protection IP54. Compatible variateurs Lexium LXM32, livrable en pièce de rechange neuve ou reconditionnée.
Le BMH1403P01F2A est un servomoteur AC synchrone triphasé de la gamme Schneider Electric Lexium BMH, dimensionné pour fonctionner avec les variateurs de vitesse Lexium LXM32. Ce moteur brushless à inertie moyenne et à triple empilage offre une densité de puissance élevée dans un format compact : couple de maintien continu de 22,5 Nm, couple maximal de 72 Nm et puissance nominale jusqu'à 4,37 kW selon la tension d'alimentation. La vitesse nominale atteint 750 tr/min sous 115 V, 1750 tr/min sous 230 V et 3000 tr/min sous 480 V, avec un courant nominal respectivement de 15,7 A, 13,51 A et 10,65 A sur une plage d'alimentation de 115 à 480 V AC. Le moteur intègre un codeur absolu monotour SinCos de 128 périodes par tour en protocole HIPERFACE, nécessaire à la commutation, à la mise au point et au positionnement précis par le servo variateur, ainsi qu'un frein de maintien pour le blocage d'axe à l'arrêt. Côté mécanique, il dispose d'une flasque de fixation de 140 x 140 mm, d'un arbre lisse de 24 mm sans clavette, d'un connecteur électrique coudé rotatif 2x M23 orientable à 90 degrés, d'un indice de protection IP54 sur l'arbre et IP65 sur le carter, et d'une plage de température ambiante de service de -20 à +40 degrés Celsius. Dimensions hors tout : 140 mm de large, 179,5 mm de haut et 267 mm de profondeur, pour un poids d'environ 18,6 kg. Conforme aux normes CE, cURus et EAC, ce servomoteur est une pièce de rechange stratégique pour la maintenance préventive et curative des axes d'automatisation : machines d'emballage et de conditionnement, robotique et portiques, machines-outils et axes CNC, presses, convoyeurs, machines de découpe, de soudage ou d'injection plastique. Il se substitue à l'identique aux moteurs BMH de flasque 140 mm déjà installés et s'associe aux variateurs Lexium 32 pour une mise en service rapide, sans reparamétrage complexe. Référence constructeur BMH1403P01F2A, également identifiée sous EAN 3606485220741, disponible sur devis avec accompagnement technique au choix des variateurs, câbles et accessoires de raccordement.
