Informations produit
prix sur demande

( état: RECONDITIONNÉ ) ( x1 )

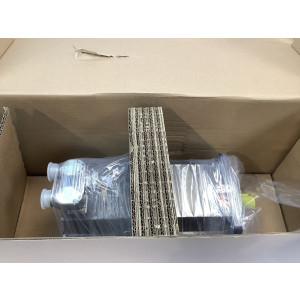

BMH1403P02F2A

Schneider Electric
Lexium
Servomoteur Schneider Electric BMH1403P02F2A Lexium 32 - 24 Nm - 4000 tr/min - IP54 - avec frein

prix sur demande
État
Stock

SKU: BMH1403P02F2A_RECOND
garantie 2 ans
Garantie 2 ans
livraison monde
Transporteurs express
paiement sécurisé
Paiement sécurisé

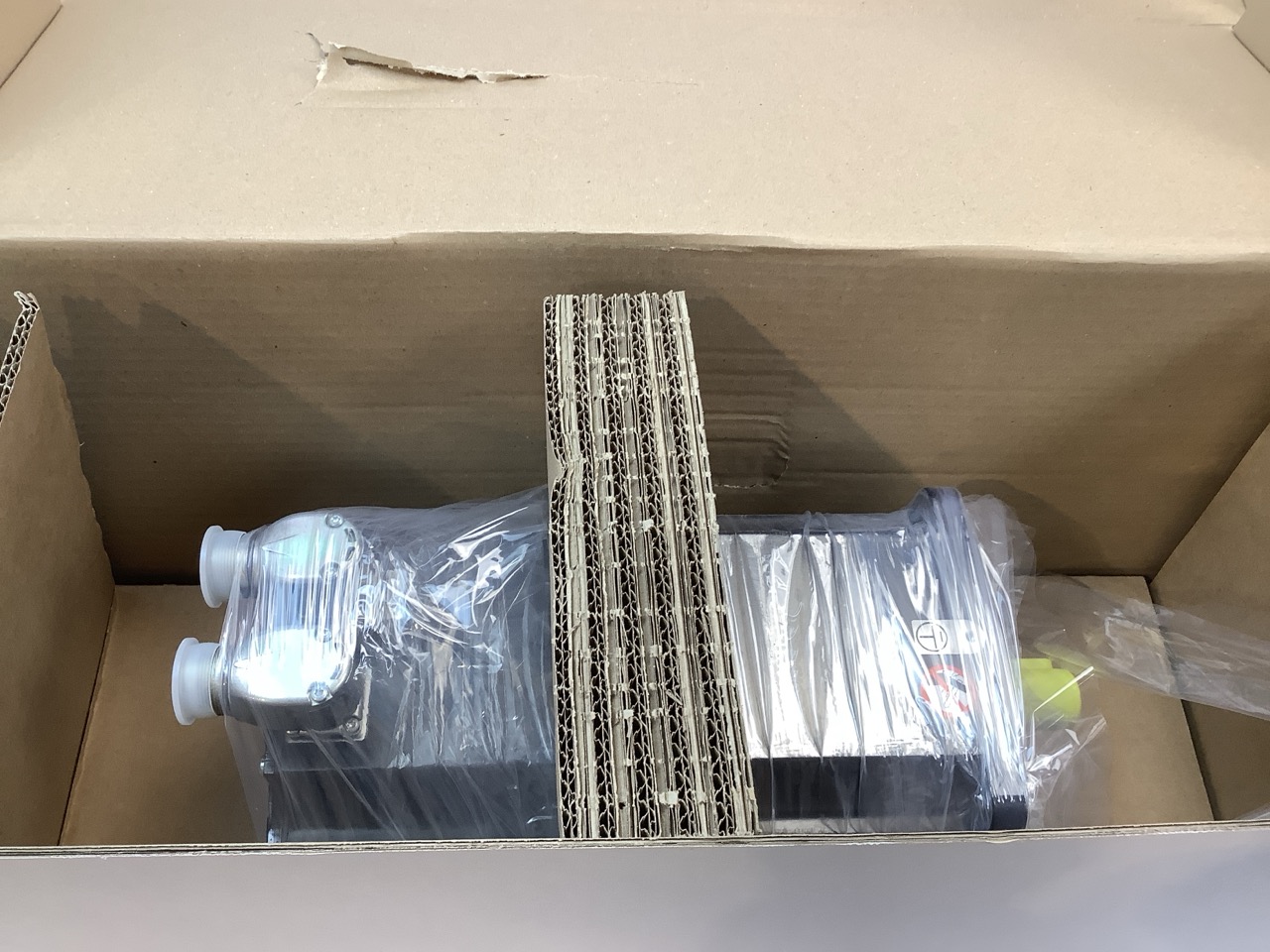

Servomoteur Schneider Electric BMH1403P02F2A Lexium 32 - 24 Nm - 4000 tr/min - IP54 - avec frein

Servomoteur synchrone AC Schneider Electric BMH1403P02F2A de la gamme Lexium 32 : bride 140 mm, 3 empilages, couple continu 24 Nm, couple de pointe 71,8 Nm, puissance nominale 4,7 kW, vitesse maxi 4000 tr/min, 480 V triphasé, arbre lisse non taraudé, frein de maintien 23 Nm, codeur SinCos Hiperface multitour 128 (131072 points/tour x 4096 tours), protection IP54, connecteurs coudés orientables. Pièce de rechange d'origine pour axes d'automatisation et machines de production.

Le BMH1403P02F2A est un servomoteur synchrone triphasé sans balais de la famille BMH du système d'entraînement Lexium 32 de Schneider Electric, conçu pour les applications de mouvement exigeantes en électronique industrielle et en automatisation de machines. Ce moteur à bride normalisée internationale de 140 mm, en version 3 empilages et 10 pôles, délivre un couple continu de 24 Nm, un couple nominal de 13,92 Nm et un couple de pointe de 71,8 Nm, avec une puissance nominale de 4700 W sous 480 V triphasé (également exploitable en 400 V triphasé avec le variateur LXM32.D72N4 24 A). Il atteint une vitesse mécanique maximale de 4000 tr/min pour une vitesse nominale de 3000 tr/min, avec un courant permanent maximal de 62,3 A et un courant de décrochage continu de 18 A. La constante de couple est de 1,34 Nm/A, la résistance statorique de 0,22 Ohm et l'inductance statorique de 3 mH, avec une constante de force contre-électromotrice de 85,9 V/krpm. Le retour de position est assuré par un codeur SinCos Hiperface multitour absolu haute résolution de 131072 points par tour sur 4096 tours, garantissant une précision de positionnement et une reprise de position après coupure d'alimentation sans référencement. Le frein de maintien intégré de 23 Nm immobilise l'axe à l'arrêt, ce qui sécurise les charges verticales et simplifie la mise en sécurité des machines. Côté mécanique, l'arbre lisse de 24 mm de diamètre sans clavette ni taraudage, sur 50 mm de longueur, limite le jeu et le désalignement, tandis que la bride 140 mm se monte sur un cercle de perçage de 165 mm avec 4 trous de 11 mm et un collet de centrage de 130 mm et 3,5 mm de profondeur. La force radiale admissible atteint 2420 N à 1000 tr/min, 1920 N à 2000 tr/min et 1680 N à 3000 tr/min, pour une force axiale limitée à 0,2 fois la force radiale. Le refroidissement est assuré par convection naturelle, sans ventilateur, ce qui réduit la maintenance et l'encombrement. Le degré de protection IP54 protège le moteur contre la poussière et les projections d'eau en environnement industriel. Le raccordement électrique utilise des connecteurs coudés orientables à 90 degrés facilitant le câblage dans les espaces confinés. Le moteur mesure 267 mm de longueur pour une masse nette de 18,5 kg, est conforme RoHS en conformité proactive, sans PVC ni mercure, et est fabriqué en Allemagne. Associé aux servovariateurs Lexium 32, ce servomoteur BMH1403P02F2A constitue une solution d'entraînement performante pour les machines d'emballage, les convoyeurs, les machines textiles, l'impression, l'étiquetage, le découpage et la manutention. Il est proposé comme pièce de rechange et composant d'automatisation pour l'installation, le remplacement ou le retrofit d'axes servo existants. Vérifiez la compatibilité du variateur, du codeur et du frein avec votre configuration machine avant commande.
×
