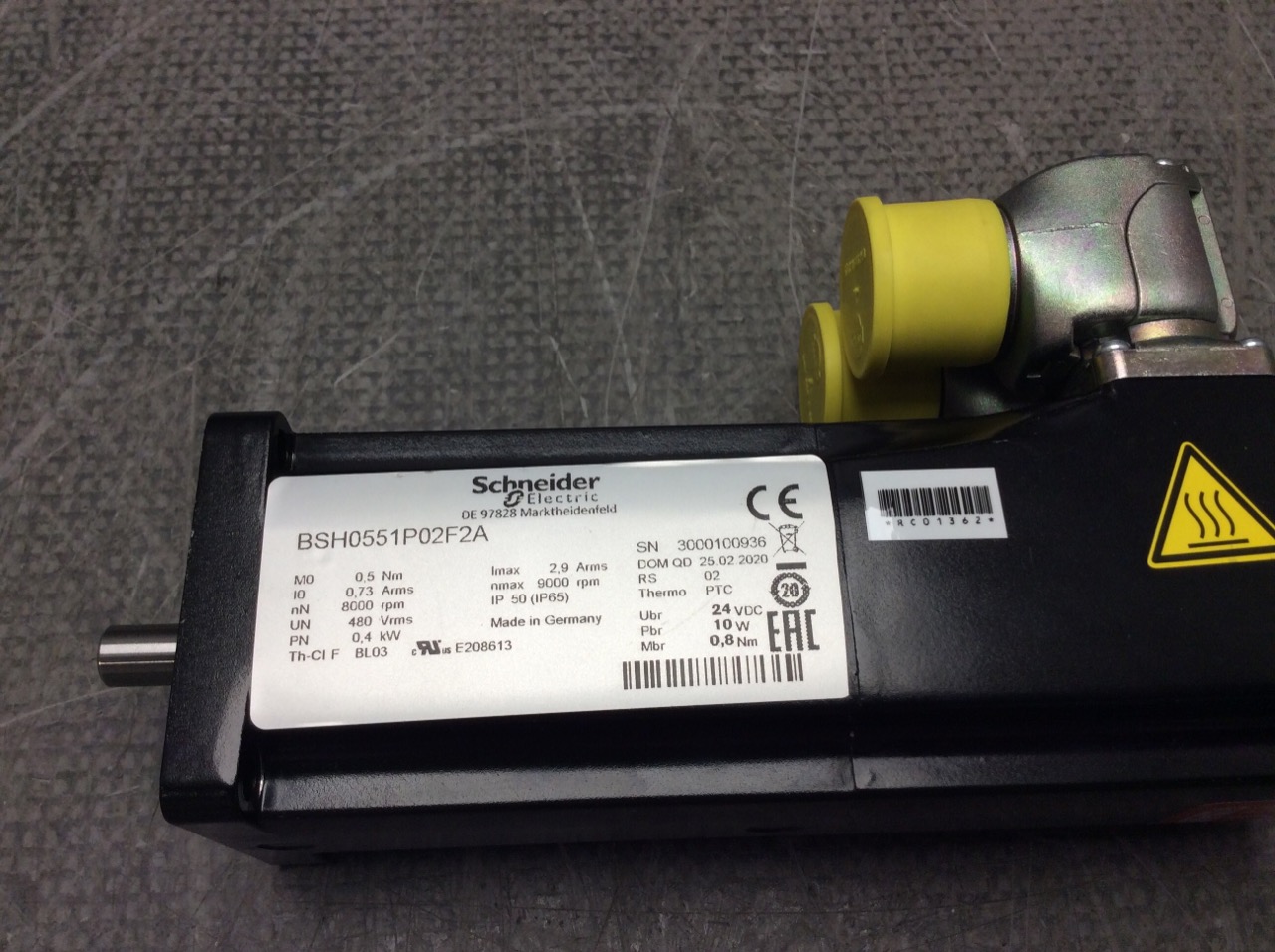

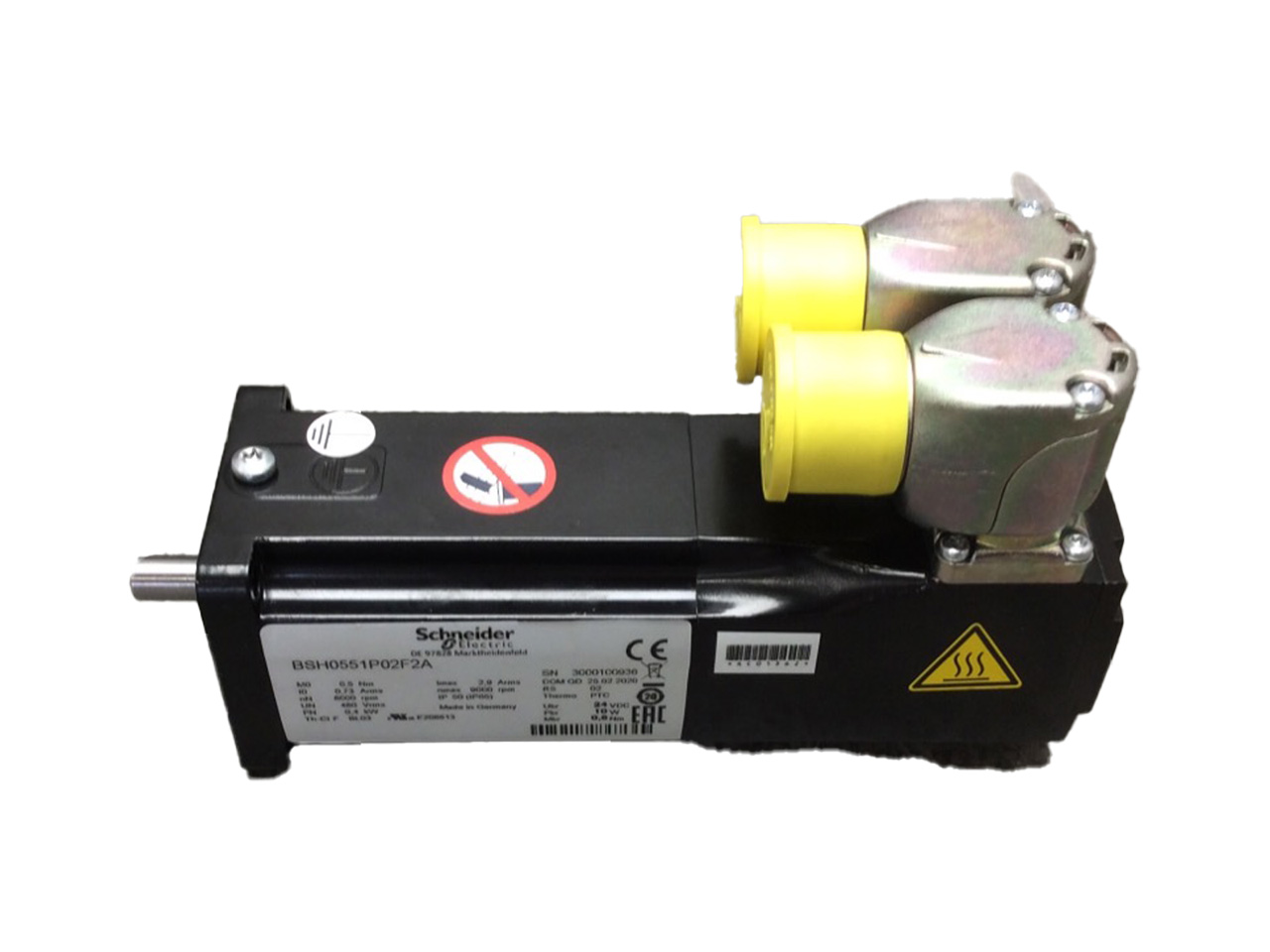

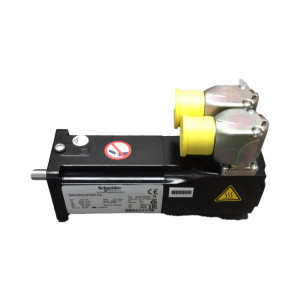

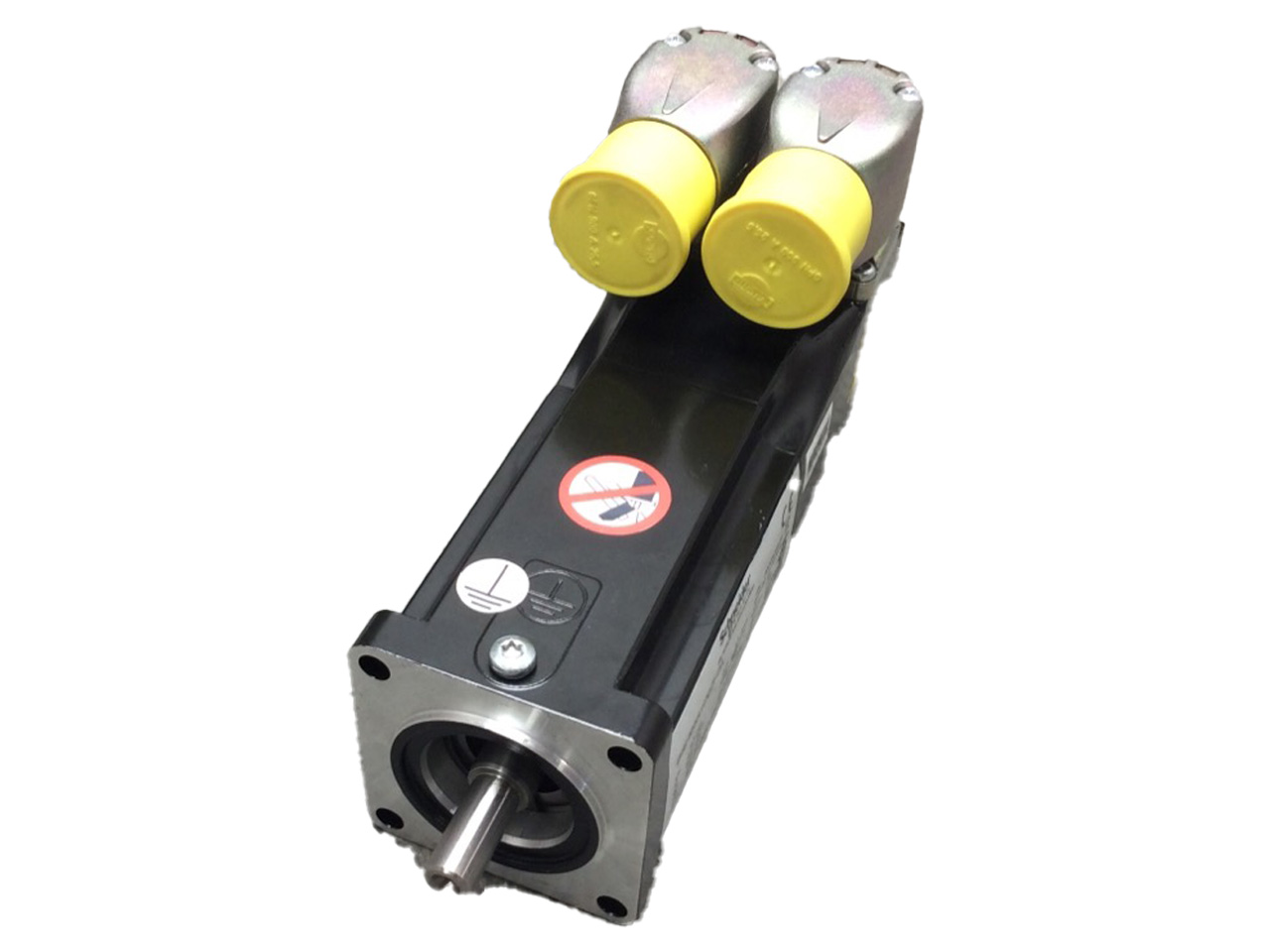

BSH0551P02F2A

Le servomoteur Schneider Electric BSH0551P02F2A est un moteur AC synchrone triphasé de la gamme Lexium BSH, conçu pour les applications d'automatisation industrielle et de motion control exigeant précision, réactivité et haute dynamique. Ce moteur brushless à faible inertie rotorique (0,083 kg.cm2) développe un couple de décrochage continu de 0,5 Nm et un couple nominal de 0,48 Nm pour une puissance nominale de 300 W, sous une tension assignée de 400 à 480 V AC triphasé à 50/60 Hz. Sa vitesse mécanique maximale de 9000 tr/min autorise des cycles d'axes rapides et une synchronisation précise des mouvements. Ce modèle BSH 55 dispose d'un arbre lisse non taraudé de 9 mm de diamètre sur 20 mm de longueur, d'une bride de fixation normalisée de 55 mm (bride IEC 55x55), d'un entraxe de perçages de 63 mm, de 4 trous de montage et d'une collerette de centrage de 40 mm, garantissant une intégration aisée sur platines et réducteurs standards. Le retour de position est assuré par un codeur absolu multitour SinCos Hiperface (protocole HIPERFACE) offrant une résolution de 131072 points par tour sur 4096 tours, pour une mise à zéro sans perte et une régulation de vitesse et de position de haute précision. Un frein de maintien 24 V (puissance d'appel 10 W, couple de maintien 0,8 Nm) sécurise l'axe à l'arrêt, notamment pour les applications verticales ou en cas de coupure d'alimentation. Le raccordement électrique s'effectue via des connecteurs coudés orientables à 90 degrés, facilitant le câblage en armoire comme sur machine. Caractéristiques électriques : 6 pôles, résistance statorique 41,8 Ohm à 20 C, inductance statorique 71,5 mH, constante de couple 0,7 Nm/A, constante de fem 40 V/krpm, constante de temps électrique 1,09 ms, courant de décrochage continu 0,73 A et courant permanent maximal 2,9 A. Le refroidissement est assuré par convection naturelle et le moteur offre un indice de protection IP50. Le BSH0551P02F2A est compatible avec les variateurs et servo-convertisseurs Schneider Electric des gammes Lexium 15 et Lexium 32, notamment les modules LXM15LD13M3 (230 V monophasé), LXM15LU60N4 (230 V triphasé) et LXM32.U60N4 (400 V et 480 V triphasé), constituant une solution complète et éprouvée pour l'entraînement d'axe. Domaines d'application typiques : machines d'emballage et de conditionnement, convoyeurs, lignes de production, industries textile et imprimerie, étiqueteuses, machines-outils, robotique et axes synchronisés nécessitant réactivité et répétabilité. Conforme aux normes CE, UL, cURus et EAC, produit Green Premium RoHS, sans PVC et sans mercure. Poids net environ 1,3 kg. Composant d'origine professionnel idéal pour la maintenance, le remplacement ou la mise à niveau de servomoteurs dans les installations industrielles B2B.
