BSH0552P02A1A

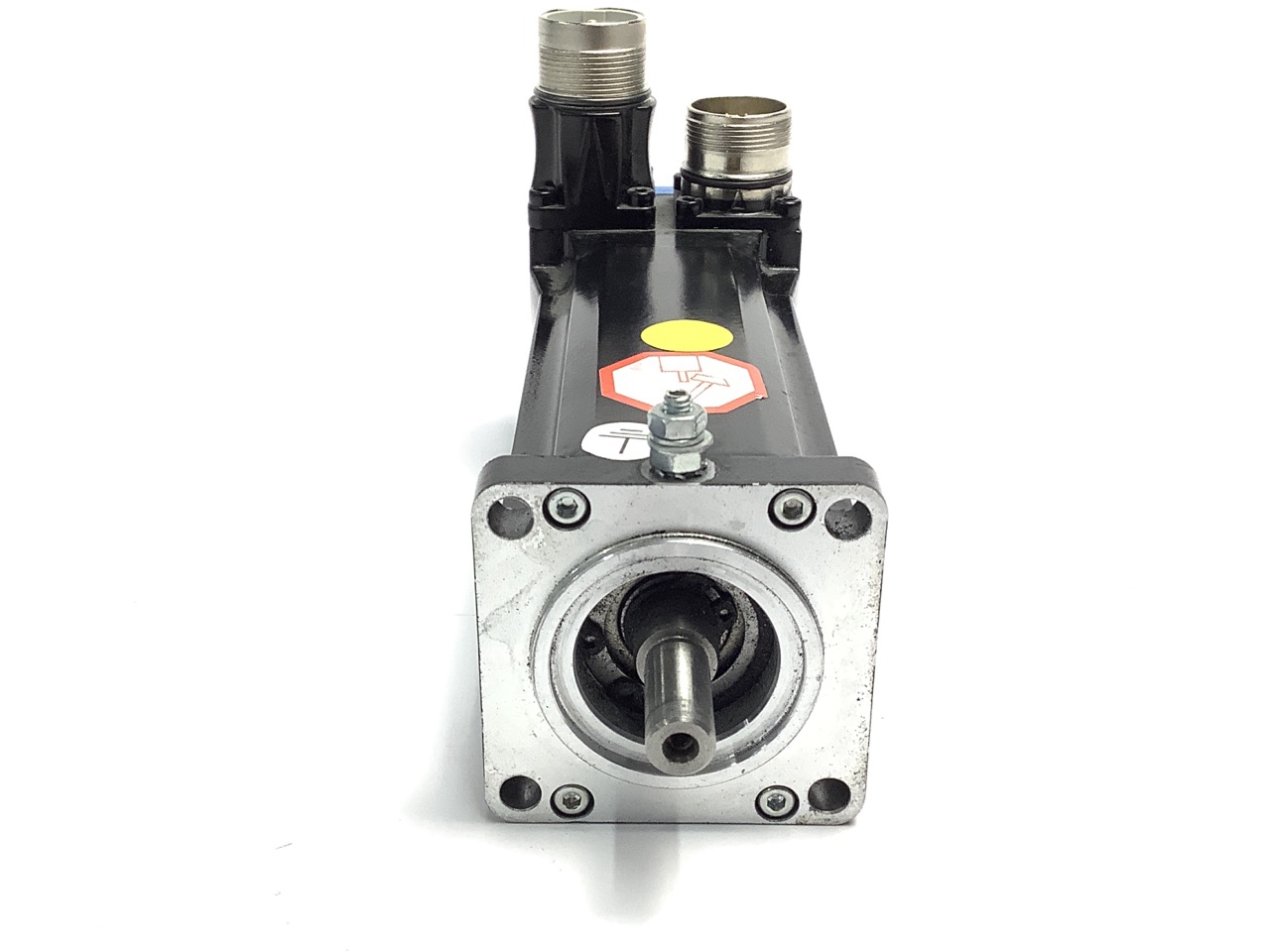

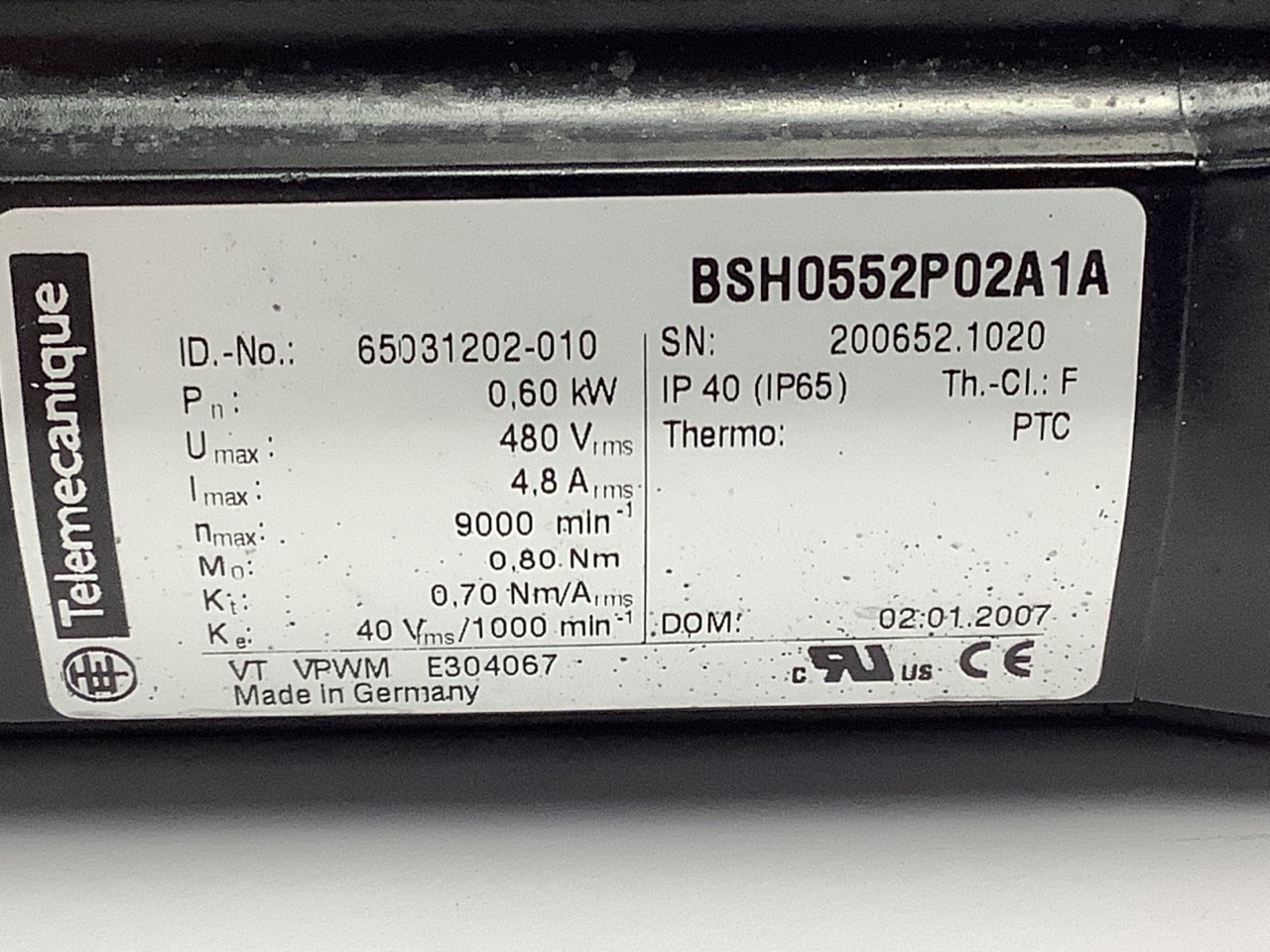

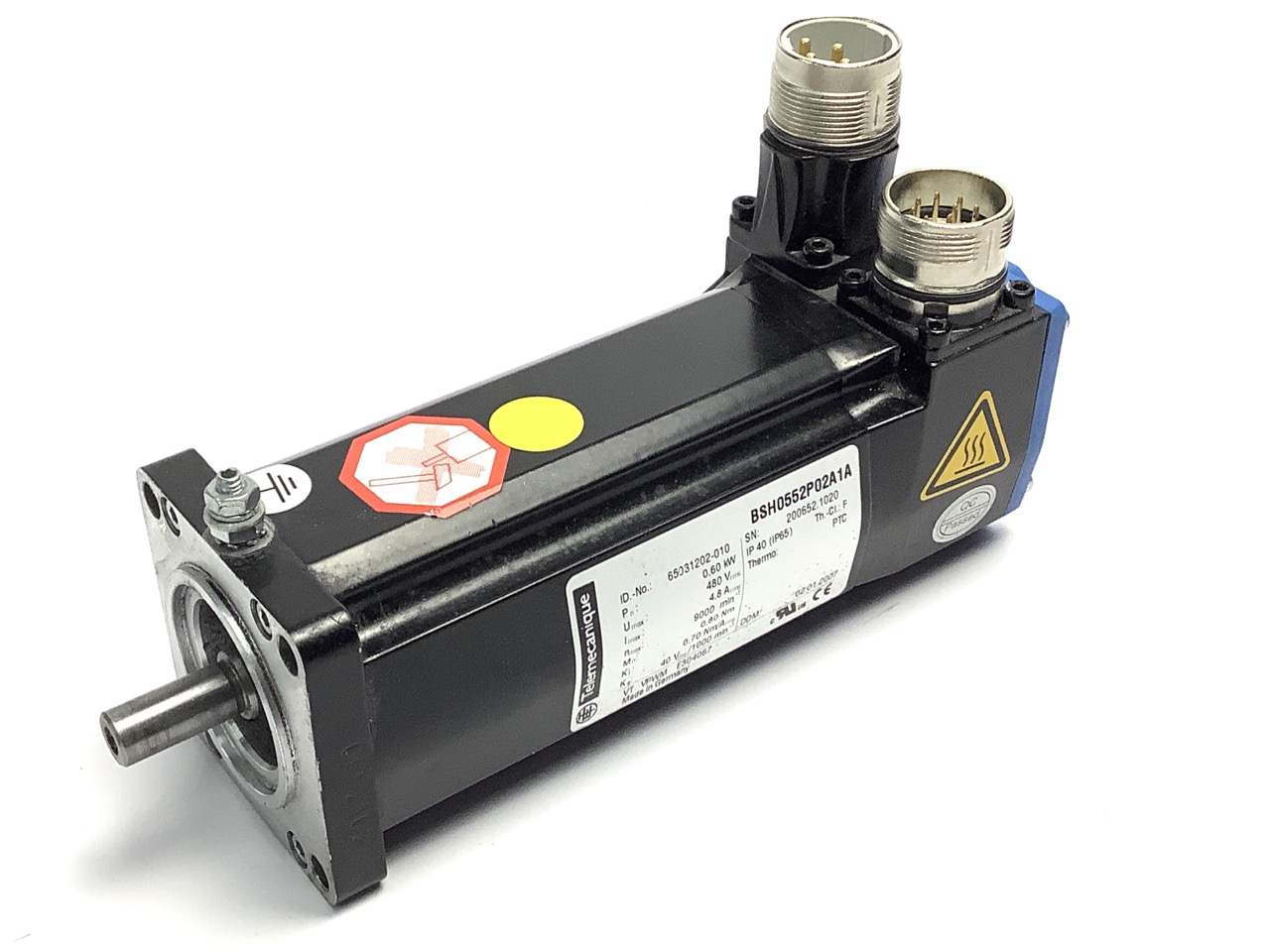

Le servomoteur AC Schneider Electric BSH0552P02A1A est un moteur synchrone triphasé brushless de la gamme Lexium BSH, conçu pour les applications d'automatisation industrielle exigeant précision, réactivité et cadence élevée. Ce servo moteur délivre un couple nominal à l'arrêt de 0,9 Nm et un couple de pointe de 2,7 Nm selon le variateur associé, pour une puissance nominale jusqu'à 400 W, une vitesse nominale de 4000 tr/min et une vitesse mécanique maximale de 9000 tr/min. Sa tension d'alimentation assignée est de 480 V AC sur réseau triphasé 400 à 480 V, avec un courant à l'arrêt de 1,2 A et un courant maximal de 4,8 A. Doté d'un rotor à faible inertie (0,096 kg.cm2) et de 6 pôles, il offre une dynamique de démarrage et d'inversion immédiate idéale pour la robotique, les machines CNC, les axes d'emballage, de convoyage, de textile et d'étiquetage. Le retour de position est assuré par un codeur absolu SinCos Hiperface multitour haute résolution de 131072 points par tour sur 4096 tours, garantissant une précision angulaire inférieure à plus ou moins 1,3 minute d'arc. Son interface mécanique repose sur une bride normalisée internationale de 55 mm à fixation axiale 4 points, un arbre lisse non taraudé sans clavette de 9 mm de diamètre et 20 mm de longueur, sans second arbre et sans frein de maintien. Le raccordement électrique s'effectue par connecteurs droits 2x M23 (puissance et signal codeur), les câbles et connecteurs étant à commander séparément. Caractéristiques statoriques : résistance 17,4 Ohm à 20 degrés Celsius, inductance 35,3 mH, constante de temps électrique 2,03 ms, constante de couple 0,7 Nm/A et constante de fém 40 V/krpm à 120 degrés Celsius, fréquence de découpage 8 kHz, classe d'isolation F selon DIN VDE 0530, protection thermique par sonde PTC intégrée. Indice de protection IP50, masse 1,5 kg, longueur 154,4 mm, collet de centrage 40 mm sur 2 mm de profondeur, perçage circulaire de 63 mm. Ce servomoteur Schneider Electric est compatible avec les variateurs et servodrives Lexium LXM05 (LXM05AD10M2, LXM05BD14N4, LXM05CD10M3X), Lexium LXM15 (LXM15LD13M3, LXM15LU60N4) et Lexium LXM32 (LXM32.U60N4 en 400 et 480 V triphasé), avec identification automatique du moteur au démarrage du variateur. Produit Green Premium, conforme RoHS, sans mercure ni PVC, certifié UL Recognized, avec empreinte carbone totale de 454 kg eq. CO2. Pièce de rechange et composant d'automatisation disponible pour les techniciens de maintenance, intégrateurs et ingénieurs en électronique industrielle recherchant un servomoteur Schneider Electric Lexium BSH fiable, compact et à haute densité de puissance.
