BSH0553T12F2A

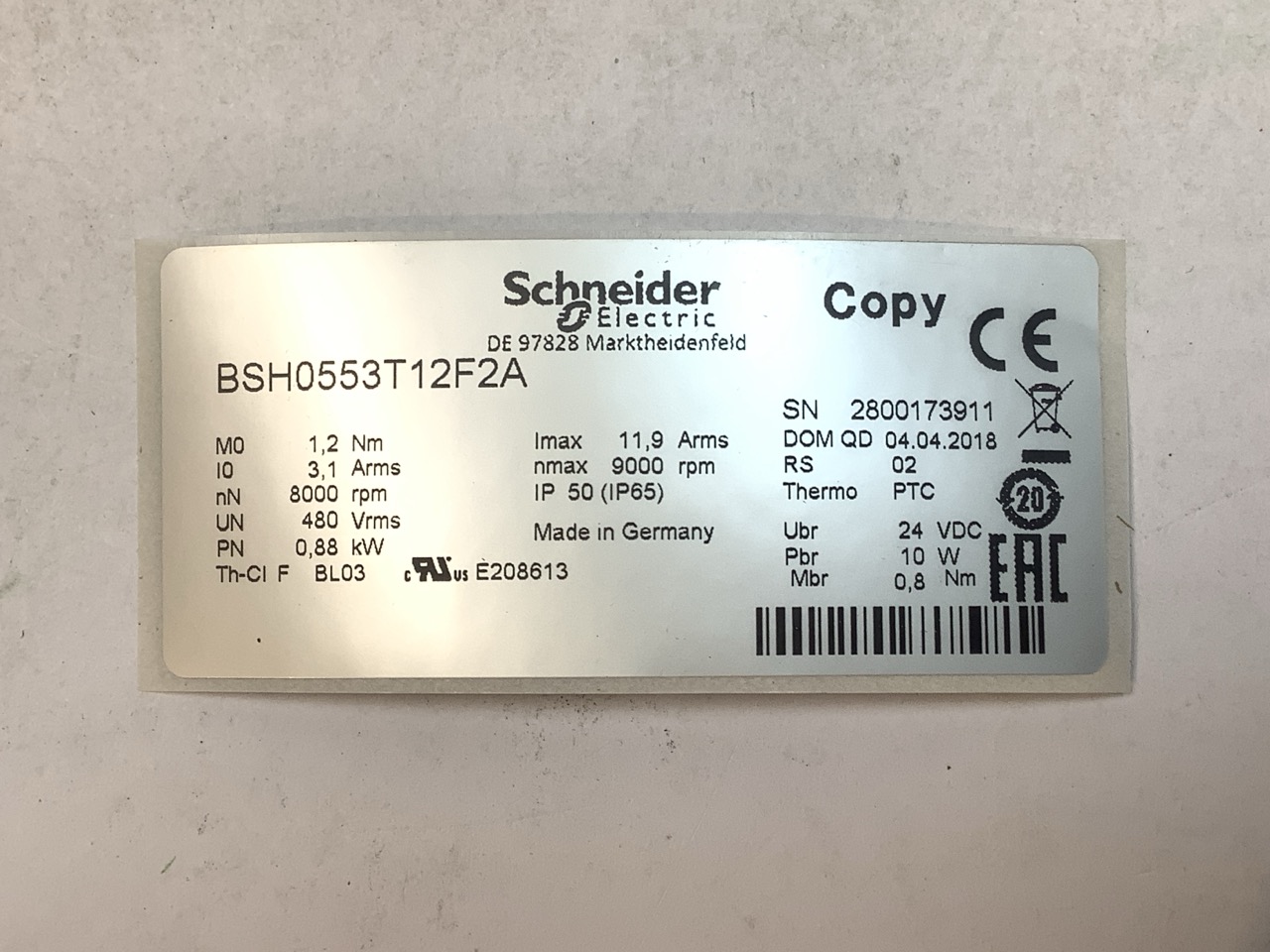

Le servomoteur SCHNEIDER ELECTRIC BSH0553T12F2A est un servo moteur AC triphasé de la série Lexium BSH, conçu pour répondre aux exigences de haute dynamique et de précision des applications d automatisation industrielle et de contrôle de mouvement. Avec sa bride normalisée de 55 mm, sa faible inertie rotorique de 0,134 kg.cm2 et sa technologie de bobinage à pôles saillants, il offre des accélérations rapides et un positionnement très précis dans les machines d emballage, convoyeurs, machines textiles, presses d étiquetage, axes de robotique et systèmes de manutention. Caractéristiques techniques principales : couple continu à l arrêt de 1,2 à 1,3 N.m, couple nominal de 0,84 à 1,14 N.m selon le variateur associé, couple de crête à l arrêt jusqu à 3,31 N.m, puissance de sortie nominale de 350 à 550 W, vitesse nominale de 3000 tr/min (6000 tr/min avec variateur LXM32.U90M2) et vitesse mécanique maximale de 9000 tr/min. Tension d alimentation jusqu à 480 V AC, courant permanent maximum 11,9 A, courant continu à l arrêt 3,1 A, fréquence de découpage 8 kHz, 6 pôles moteur, constante de couple 0,39 N.m/A et force contre-électromotrice 22 V/krpm à 120 °C. L arbre claveté de 9 mm de diamètre et 20 mm de long avec clavette de 12 mm assure un accouplement mécanique fiable et un couple transmissible élevé. L encodeur absolu multitour SinCos Hiperface offre une résolution de 131072 points par tour sur 4096 tours, avec une précision angulaire inférieure à ± 1,3 minutes d arc, pour un asservissement de vitesse et de position performant. Le frein de maintien intégré à manque de courant (couple de maintien 0,8 N.m, puissance d appel 10 W) garantit un blocage sûr de l axe en cas de coupure d alimentation ou d arrêt d urgence. Refroidissement par convection naturelle, raccordement électrique par connecteurs coudés M23 orientables à 90°, degré de protection IP50, masse 1,9 kg, longueur 203 mm et plage de température de service de -40 °C à 70 °C. Ce moteur est directement compatible avec les servovariateurs Schneider Electric Lexium 05 et Lexium 32 : LXM05AD17F1, LXM05AD17M2, LXM05AD17M3X, LXM05BD17F1, LXM05BD17M2, LXM05BD17M3X, LXM05CD17F1, LXM05CD17M2, LXM05CD17M3X, LXM32.U90M2 et LXM32.D18M2. Produit Green Premium, conforme REACH et RoHS avec exemptions et sans PVC, idéal comme pièce de rechange d origine pour la maintenance préventive et corrective de vos installations, la réduction des temps d arrêt et la continuité de production. Référence de dimensionnement BSH0553T, code EAN 3389118159730.
