MDX60A0110-5A3-4-00
Sew Eurodrive
MOVIDRIVE®
Movidrive® Md
Variateur de fréquence SEW-EURODRIVE MDX60A0110-5A3-4-00 - Module de puissance MOVIDRIVE B 11 kW 3x380-500 V
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Variateur de fréquence SEW-EURODRIVE MDX60A0110-5A3-4-00 - Module de puissance MOVIDRIVE B 11 kW 3x380-500 V

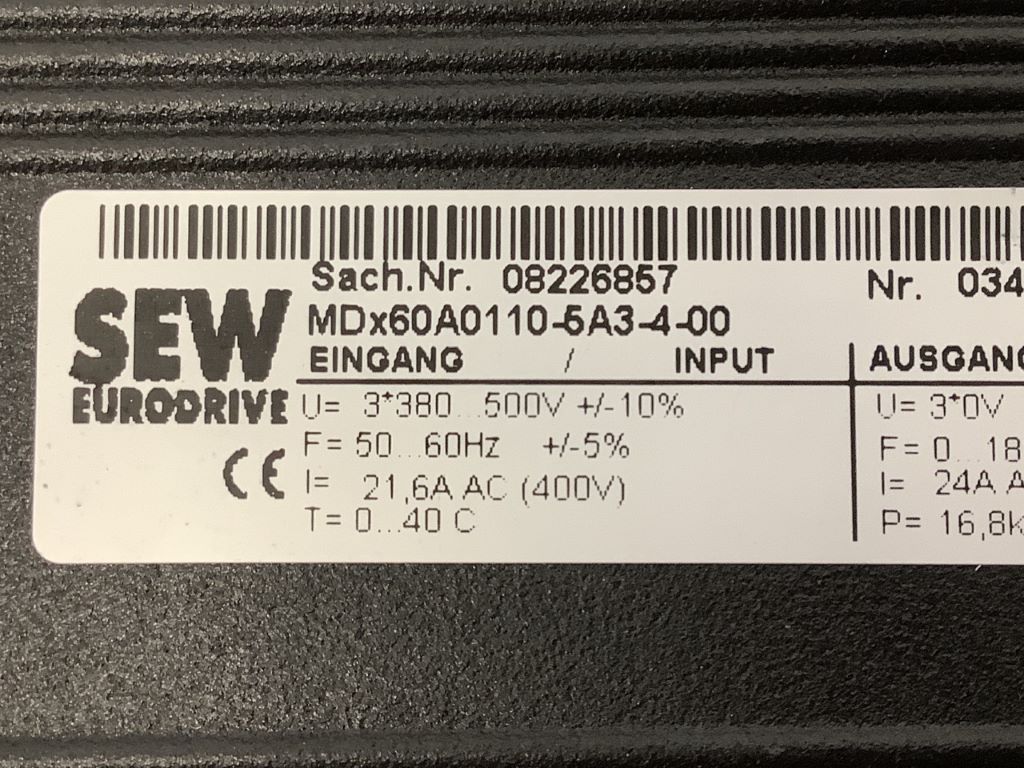

Module de puissance variateur de fréquence SEW-EURODRIVE MOVIDRIVE MDX60A0110-5A3-4-00 (réf. MDX60A01105A3400), 11 kW / 15 HP, alimentation triphasée 3 x 380-500 VAC 50/60 Hz, courant d'entrée 21,6 A, puissance de sortie 16,8 kVA, courant de sortie 24 A, fonctionnement 4 quadrants avec chopper de freinage intégré, filtre secteur et résistance de freinage minimale 22 ohms. Pièce de rechange d'origine Allemagne pour variateurs, armoires de commande et automatisation industrielle.
Le module de puissance SEW-EURODRIVE MOVIDRIVE MDX60A0110-5A3-4-00, également référencé MDX60A01105A3400, est un variateur de fréquence industriel de classe 11 kW (15 HP) destiné au pilotage précis des moteurs asynchrones et synchrones triphasés. Ce module de puissance AC Drive fonctionne sur réseau triphasé 3 x 380-500 VAC (plus ou moins 10 pourcent), fréquence secteur 50/60 Hz (plus ou moins 5 pourcent), avec un courant d'entrée nominal de 21,6 A à 400 V, une puissance apparente de sortie de 16,8 kVA et un courant de sortie nominal de 24 A. Le chiffre 4 du code modèle confirme un fonctionnement sur 4 quadrants avec chopper de freinage intégré : le moteur travaille en mode moteur et générateur, avant et arrière, avec récupération d'énergie lors des décélérations rapides. La valeur minimale de résistance de freinage admissible est de 22 ohms. Le module intègre un filtre secteur conforme, une plage de fréquence de découpage réglable de 4 à 8, 12 et 16 kHz, une fréquence de sortie maximale de 599 Hz, une protection contre les surcharges de 150 pourcent du courant nominal, une entrée séparée DC 24 V pour le paramétrage et le diagnostic hors tension, ainsi qu'une entrée TF/TH pour la protection thermique du moteur par thermistance PTC. Puissance dissipée d'environ 400 W, débit d'air de refroidissement de 80 m3/h, indice de protection IP20, taille 2, masse d'environ 6,6 kg. Ce module de puissance fait partie de la gamme MOVIDRIVE B et se complète d'une tête de commande MDV60A, MDF60A ou MCH4_A pour former un variateur complet. Applications typiques en automatisation et manutention : convoyeurs et chariots sur rail, robots de manutention multi-axes, tables tournantes et indexeurs de précision, machines de l'industrie du bois, agitateurs et mélangeurs agroalimentaires, machines de conditionnement, tours industriels, scies volantes et systèmes de levage. Composant d'électronique industrielle fabriqué en Allemagne, ce module de puissance constitue une solution de rechange fiable pour la maintenance, la réparation et le remplacement de variateurs SEW-EURODRIVE, notamment lorsque la référence est en fin de vie ou indisponible. Installation, câblage et mise en service réservés à un personnel qualifié, dans le respect des consignes de sécurité électrique, des normes CEM et de la réglementation en vigueur.
