NDCU-21C

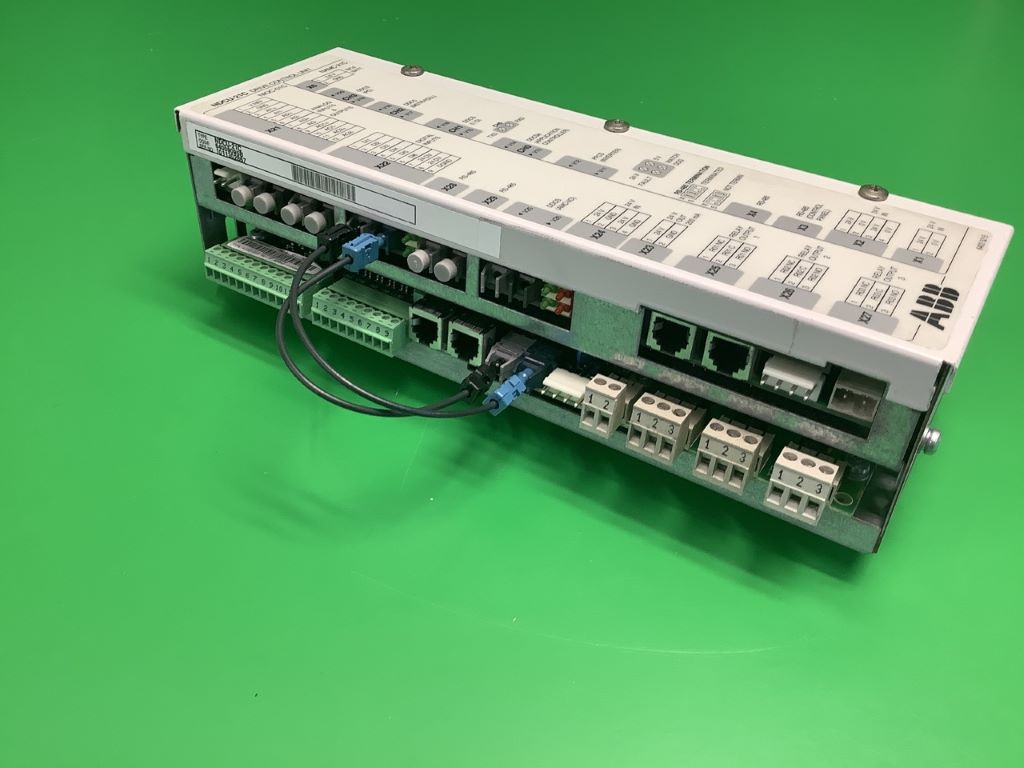

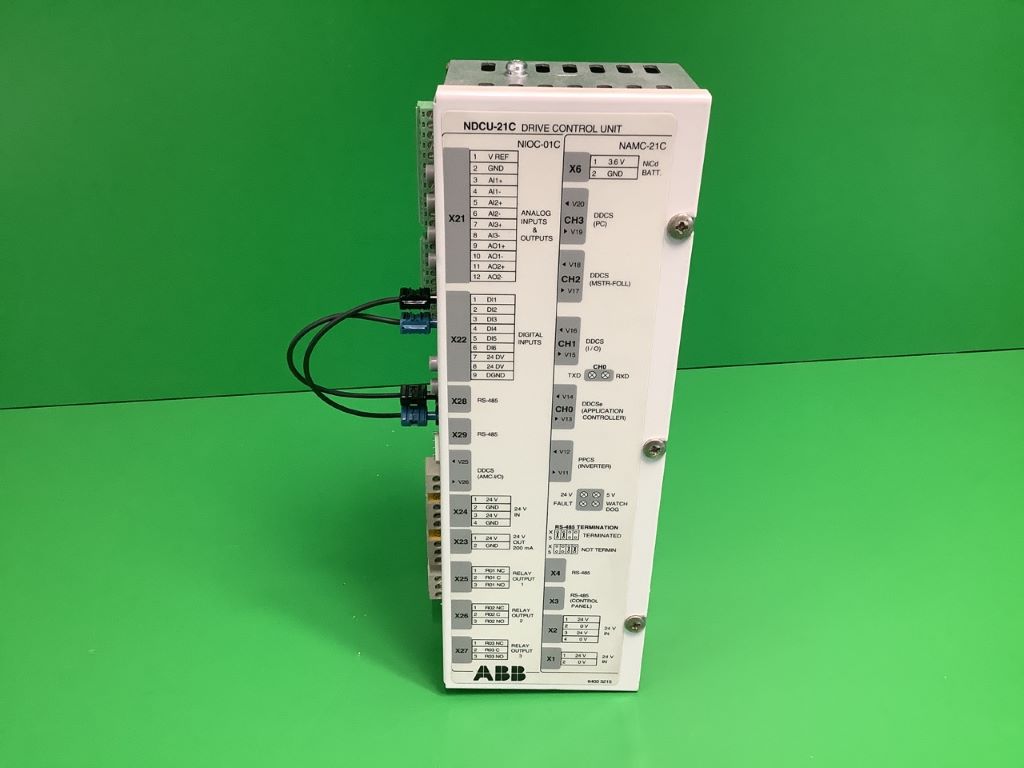

L'unité de commande NDCU-21C, également référencée NDCU21C, est le coeur de contrôle des variateurs de fréquence ABB des séries ACS 600 et ACS 6x7, intégrées aux architectures MultiDrive modulaires. Ce module Drive Control Unit ne délivre pas directement la puissance au moteur : il constitue le point central de traitement des consignes, d'acquisition des retours terrain, de calcul des boucles de régulation et de génération des signaux de commande vers les modules de puissance. Le NDCU-21C regroupe dans un boîtier métallique blindé deux cartes électroniques solidaires, la carte NAMC-21 dédiée au contrôle application et moteur, et la carte NIOC-01 assurant la collecte et l'émission des entrées-sorties, reliées par un bus interne. Le module propose des entrées analogiques programmables en courant 0/4-20 mA et en tension -10 V / 0 / +10 V, isolées galvaniquement, des entrées numériques 24 V DC pour les ordres de marche, arrêt, sens de rotation, réarmement défaut et sélection de mode, ainsi que des sorties relais pour la commande de contacteurs, voyants et dispositifs d'alarme. La communication repose sur une interface RS-485 en protocole DDCS et sur des liaisons fibre optique permettant un échange de données rapide et une synchronisation entre variateurs en parallèle. Alimenté en 24 V DC, l'unité intègre une identification électrique automatique au démarrage et se prête au remplacement à chaud dans le rack d'entrées-sorties ACS 600. Applications typiques : ventilateurs et pompes dans l'industrie électrique, compresseurs et mélangeurs en pétrochimie, convoyeurs, treuils et machines de production. Avant toute substitution, vérifiez le code type complet, l'indice matériel, la compatibilité logicielle, la configuration des connecteurs et la sauvegarde des paramètres du variateur. Cette pièce de rechange d'automatisation industrielle est destinée aux services de maintenance, aux techniciens et aux ingénieurs souhaitant réduire les temps d'arrêt et restaurer rapidement leurs entraînements de vitesse variable.
