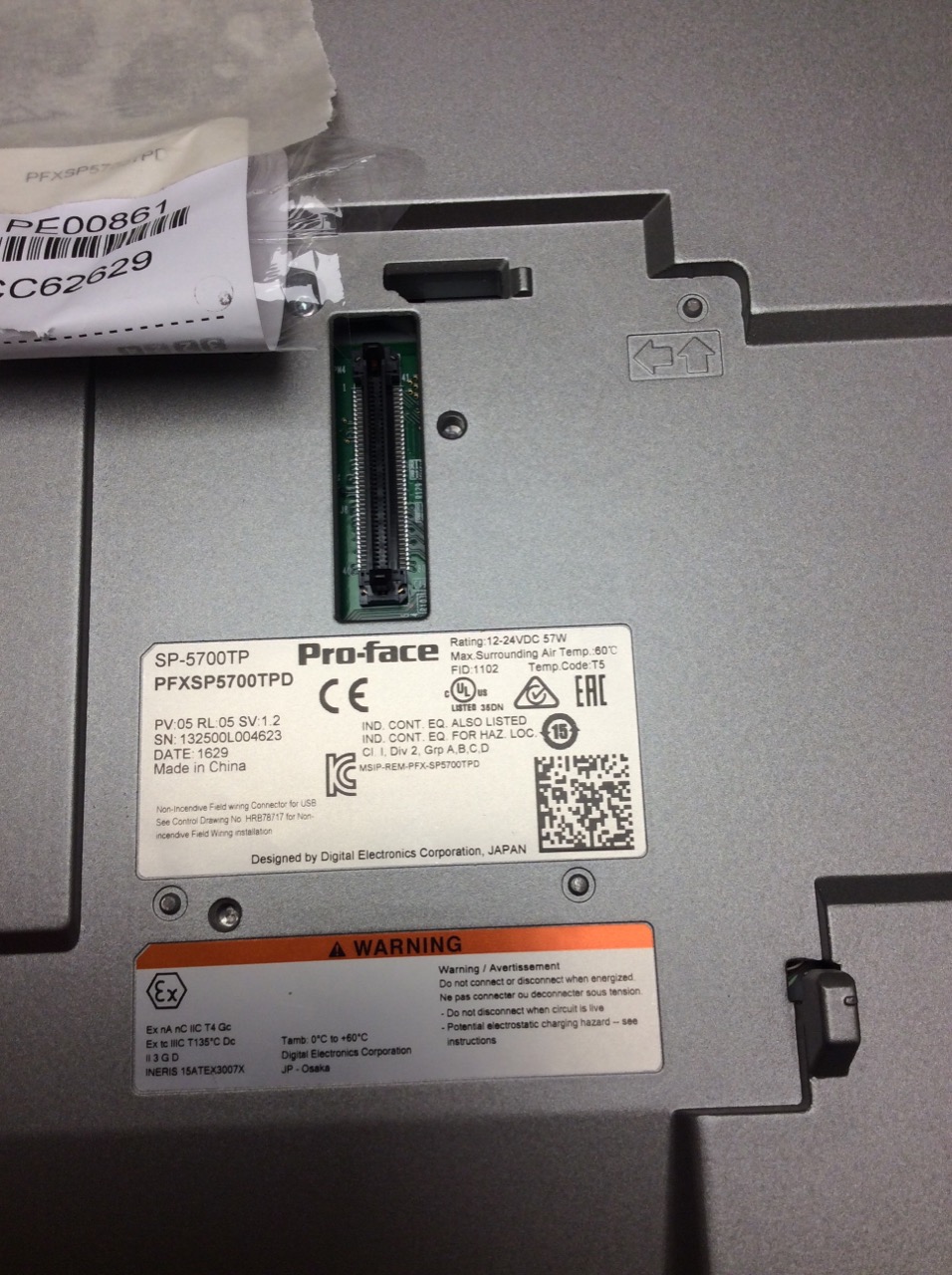

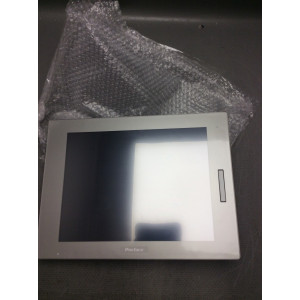

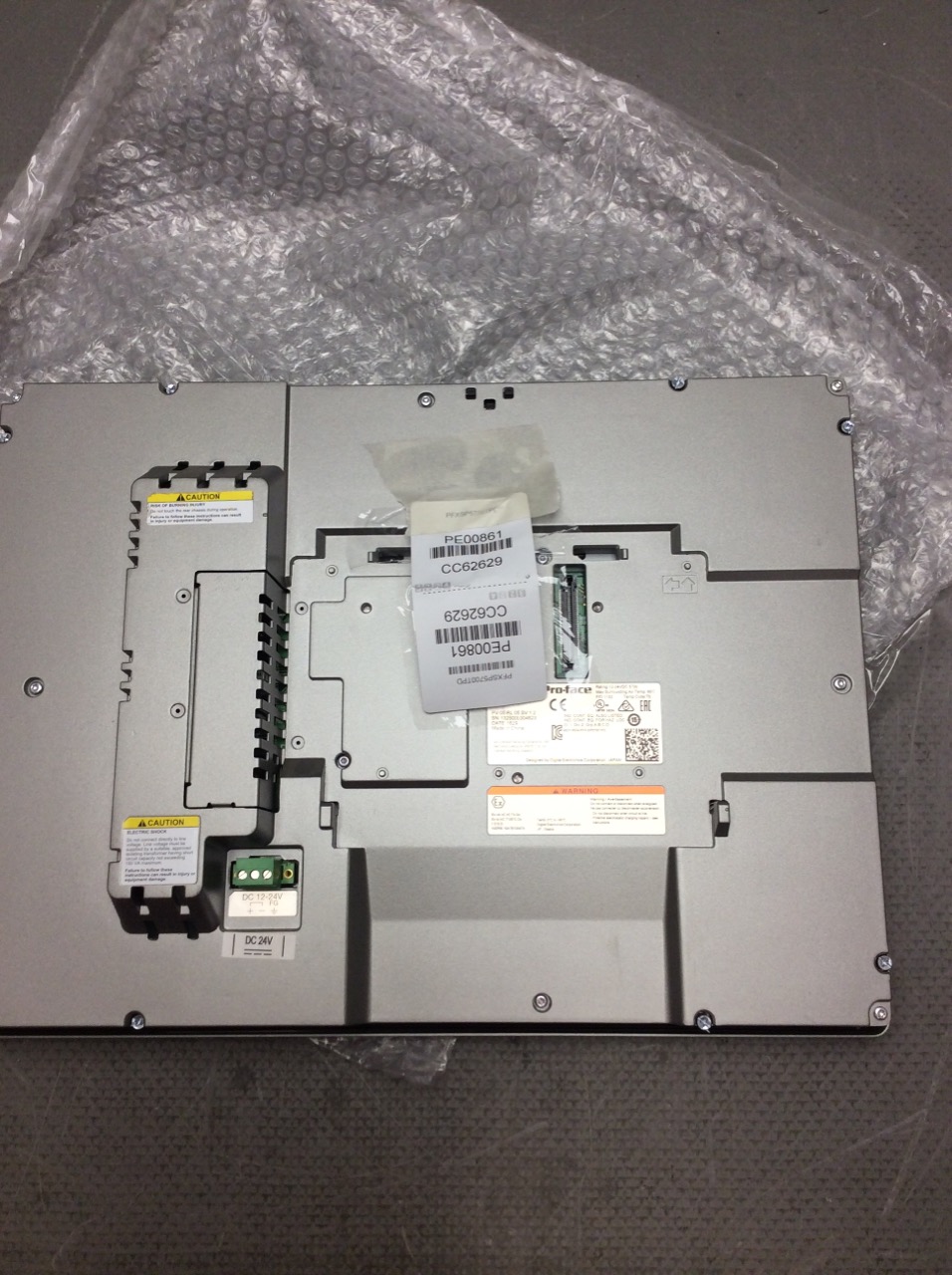

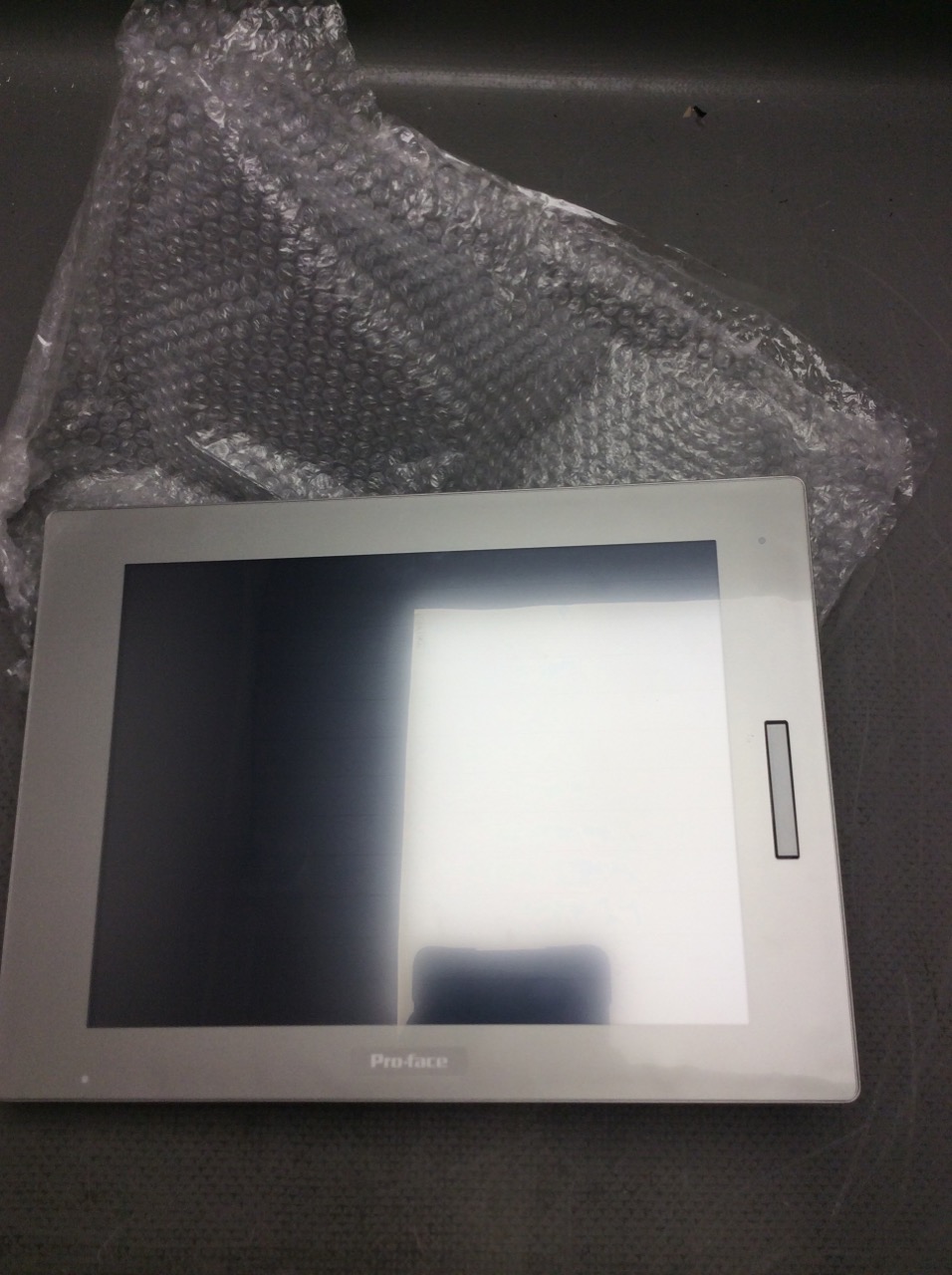

PFXSP5700TPD

Le PFXSP5700TPD, également référencé SP-5700TP, est un module d'affichage interface homme-machine (HMI) 15 pouces de la série Pro-face SP5000 Series, conçu par Schneider Electric pour les environnements industriels exigeants. Cet écran tactile TFT couleur offre une résolution XGA de 1024 x 768 pixels sur une zone d'affichage effective de 304,1 x 228,1 mm et restitue 16 millions de couleurs pour une lisibilité optimale des synoptiques et des données de process. La dalle bénéficie d'un rétroéclairage LED blanc d'une durée de vie de 50 000 heures ou plus, d'un contrôle de luminosité réglable de 0 à 100 par écran tactile ou logiciel et d'un capteur de luminosité ambiante avec mise à l'échelle automatique de l'affichage. Le panneau tactile résistif à film analogique multi-touch assure une durabilité mécanique d'un million d'opérations à vide, adaptée aux cadences de production intensive. Côté électrique, le module fonctionne sous une tension nominale de 12 à 24 Vdc (limites 10,8 à 28,8 Vdc) avec une consommation maximale de 57 W avec module boîtier et une circulation d'air passive pour le refroidissement. Deux ports USB sont disponibles en façade : un USB 2.0 Type A et un USB mini-B, facilitant le transfert de projets et la connexion de périphériques. Le montage est encastré, avec des dimensions de 397 x 296 x 67 mm et une découpe de porte de 383,5 x 282,5 mm. L'indice de protection IP65, IP66, IP67 et NEMA 4X garantit la résistance à la poussière et aux projections d'eau sur la face avant. Le module est conforme aux normes IEC 61131-2, IEC/EN 61000-4-2, CE, ATEX, RoHS, UL 508/c-UL, CSA C22.2 N°142, KC, EAC et aux certifications marines ABS, BV, CCS, DNV, GL, LR, RINA et NK. La plage de température de fonctionnement s'étend de 0 à 60 °C et le stockage de -20 à 60 °C pour une humidité relative de 10 à 90 % sans condensation. Modulaire, cet afficheur se combine aux modules boîtier (box modules) SP5B10, SP5B40 et SP5B41 afin de composer une solution HMI haut de gamme évolutive, avec développement d'application via le logiciel GP-Pro EX. Le PFXSP5700TPD est la référence idéale pour le remplacement ou la mise à niveau d'un poste opérateur, la maintenance de pièces de rechange et l'intégration dans les armoires électriques de machines de production, de lignes automatisées et de systèmes de contrôle industriel.
