RDC0-03

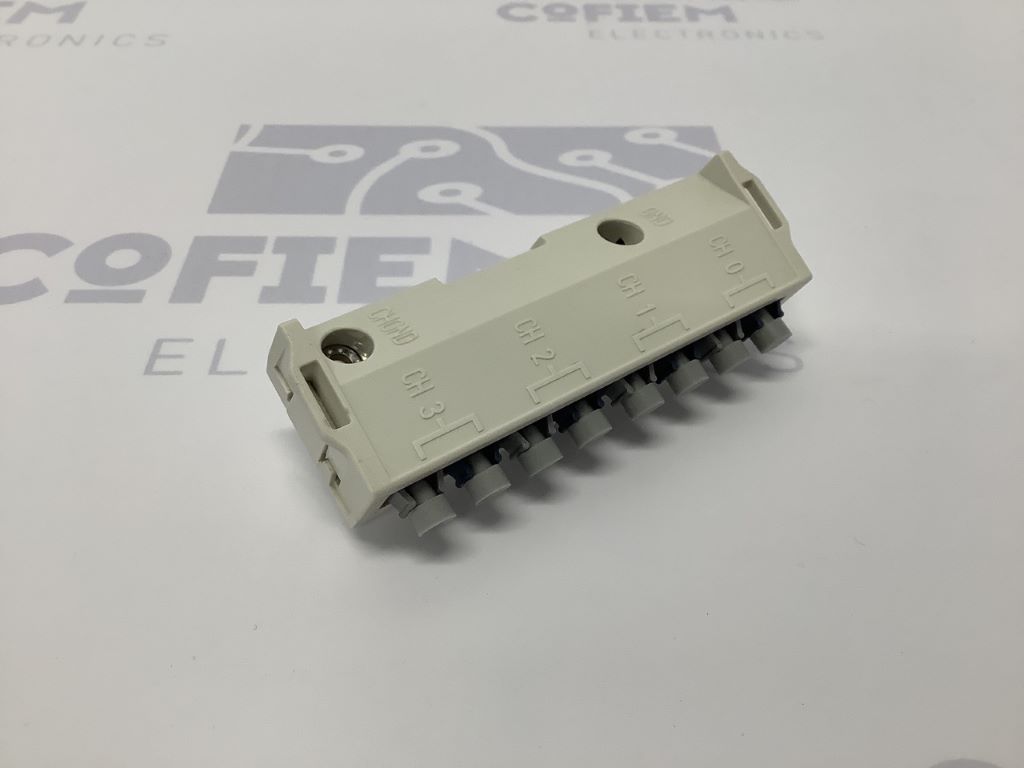

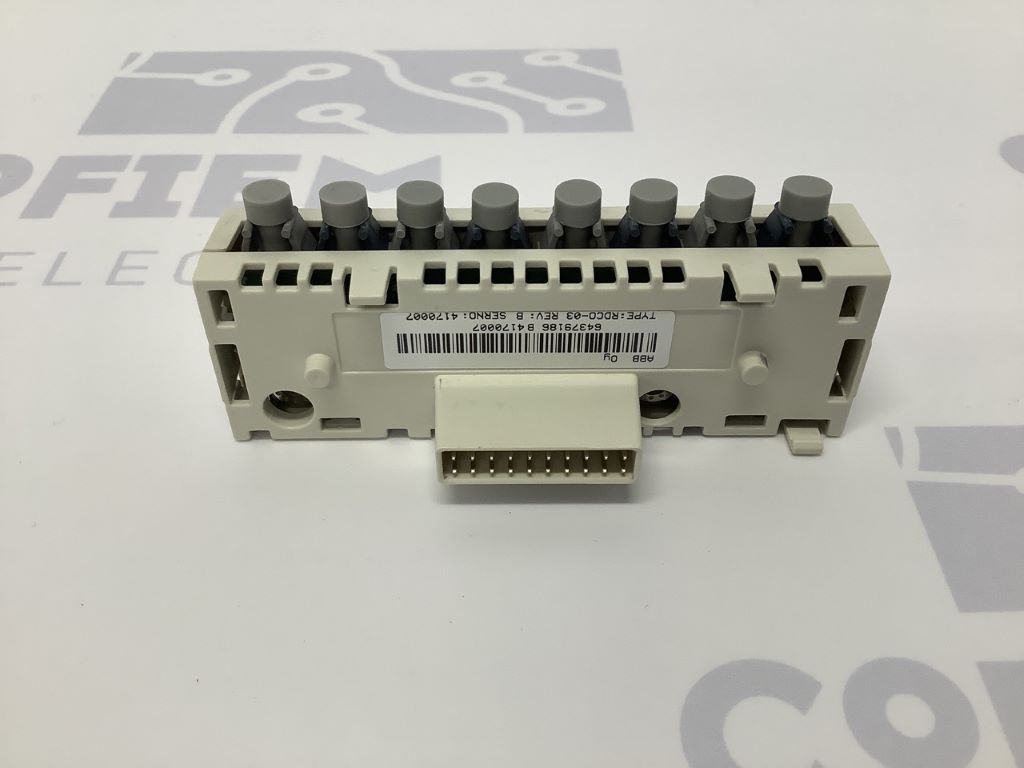

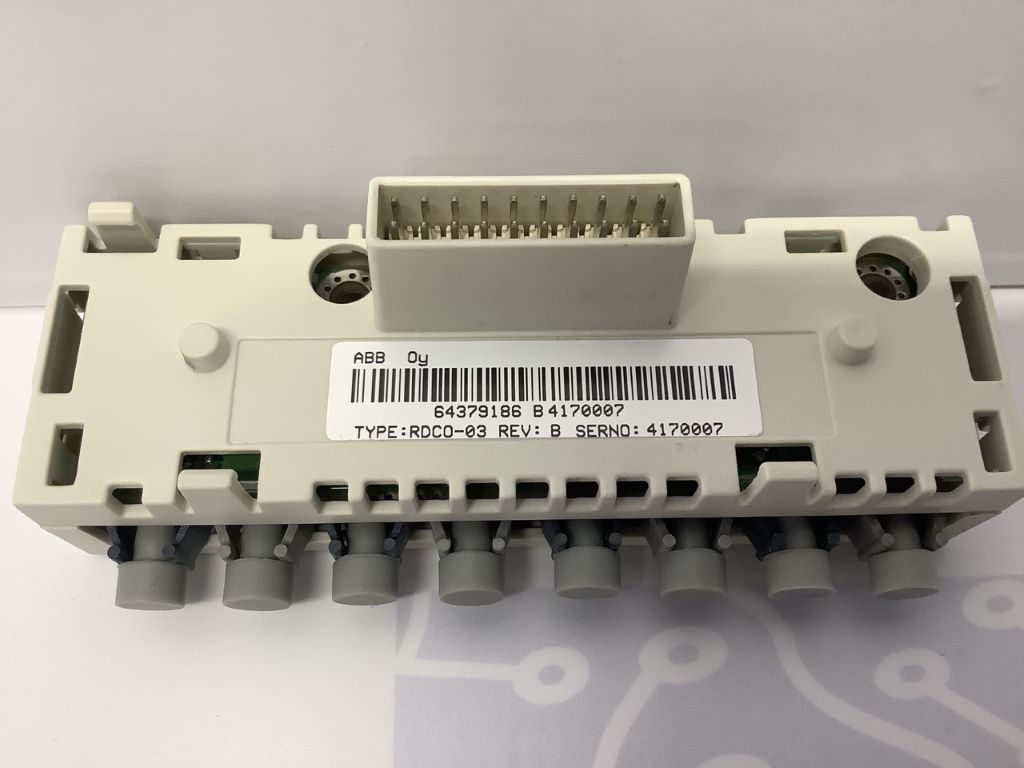

Le module ABB RDCO-03, également commercialisé sous la référence RDC003 ou RDC0-03, est une carte d'extension de communication DDCS (Distributed Drives Communication System) destinée aux variateurs de fréquence de la gamme ABB ACS800, aux cartes de contrôle moteur et E-S RMIO, aux unités de contrôle RDCU et aux unités BCU. Cette carte enfichable se monte directement sur le connecteur 20 broches repéré DDCS du châssis de commande et assure une transmission de données par fibre optique totalement immunisée contre les perturbations électromagnétiques, les surtensions et les boucles de masse présentes dans les armoires de puissance. Le module met à disposition quatre paires émetteur-récepteur optiques Agilent Versatile Link, les canaux CH0, CH1, CH2 et CH3, avec des composants optiques 5 MBd et une vitesse de communication sélectionnable par logiciel de 1, 2 ou 4 Mbit/s. L'affectation habituelle des canaux est la suivante: CH0 pour le système d'override et les adaptateurs de bus de terrain, CH1 pour les options d'entrées-sorties et l'unité d'alimentation, CH2 pour la liaison maître-esclave master follower et CH3 pour l'outil PC DriveWindow sous ACS800. Grâce à cette architecture, le RDCO-03 permet de synchroniser le couple ou la vitesse de plusieurs variateurs en ligne de production, de raccorder le variateur à un automate AC 800M ou AC 80 via ModuleBus optique, d'intégrer des modules bus de terrain de la série R comme RPBA-01, RETA-01 ou CI810A et de réaliser la mise en service et le diagnostic depuis un poste PC. Caractéristiques techniques principales: alimentation +5 Vcc plus ou moins 10 pour cent fournie par l'unité de commande du variateur, consommation maximale 200 mA, degré de protection IP20, immunité électromagnétique conforme aux normes IEC 1000-4-2, IEC 1000-4-3, IEC 1000-4-4 et IEC 1000-4-6, émissions selon EN 50081-2 et CISPR 11, câbles fibre optique plastique POF ou fibre à cœur de silice HCS. La version à circuit imprimé verni est désignée RDCO-03C et convient aux environnements sévères, atmosphères humides ou chargées en poussières conductrices. Lors du remplacement, il est impératif d'utiliser des composants optiques de même type aux deux extrémités de la liaison, de respecter le rayon de courbure minimal des fibres, de conserver les capuchons de protection sur les ports non utilisés et de vérifier l'alignement du connecteur avant enfichage sous risque de pliage des broches. Pièce de rechange d'automatisation industrielle contrôlée et testée, expédiée avec garantie et documentation technique pour les services de maintenance, les intégrateurs et les bureaux d'études en électronique industrielle.
