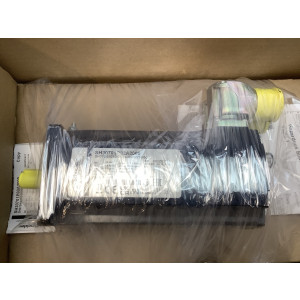

SH30701P02A2000

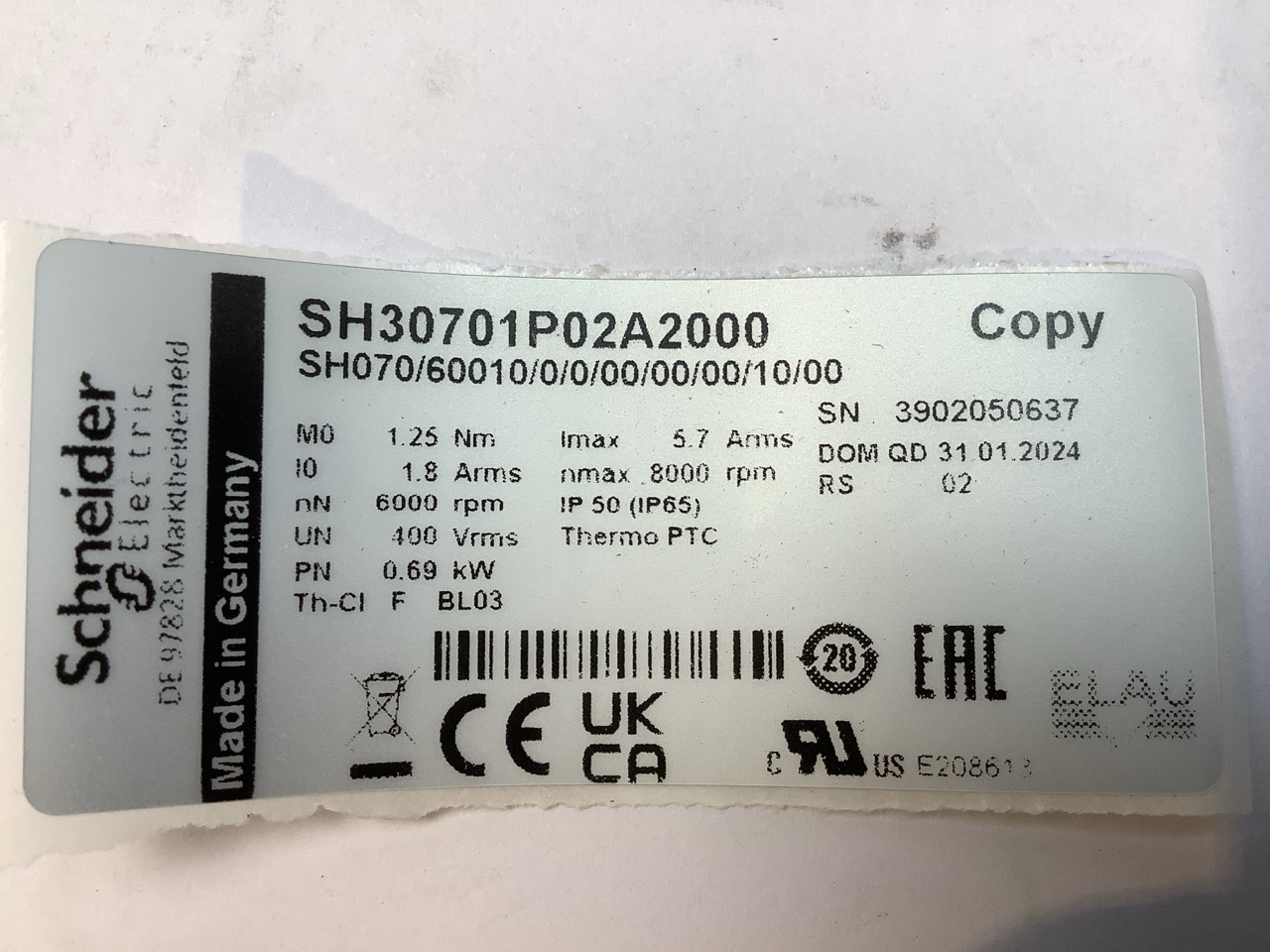

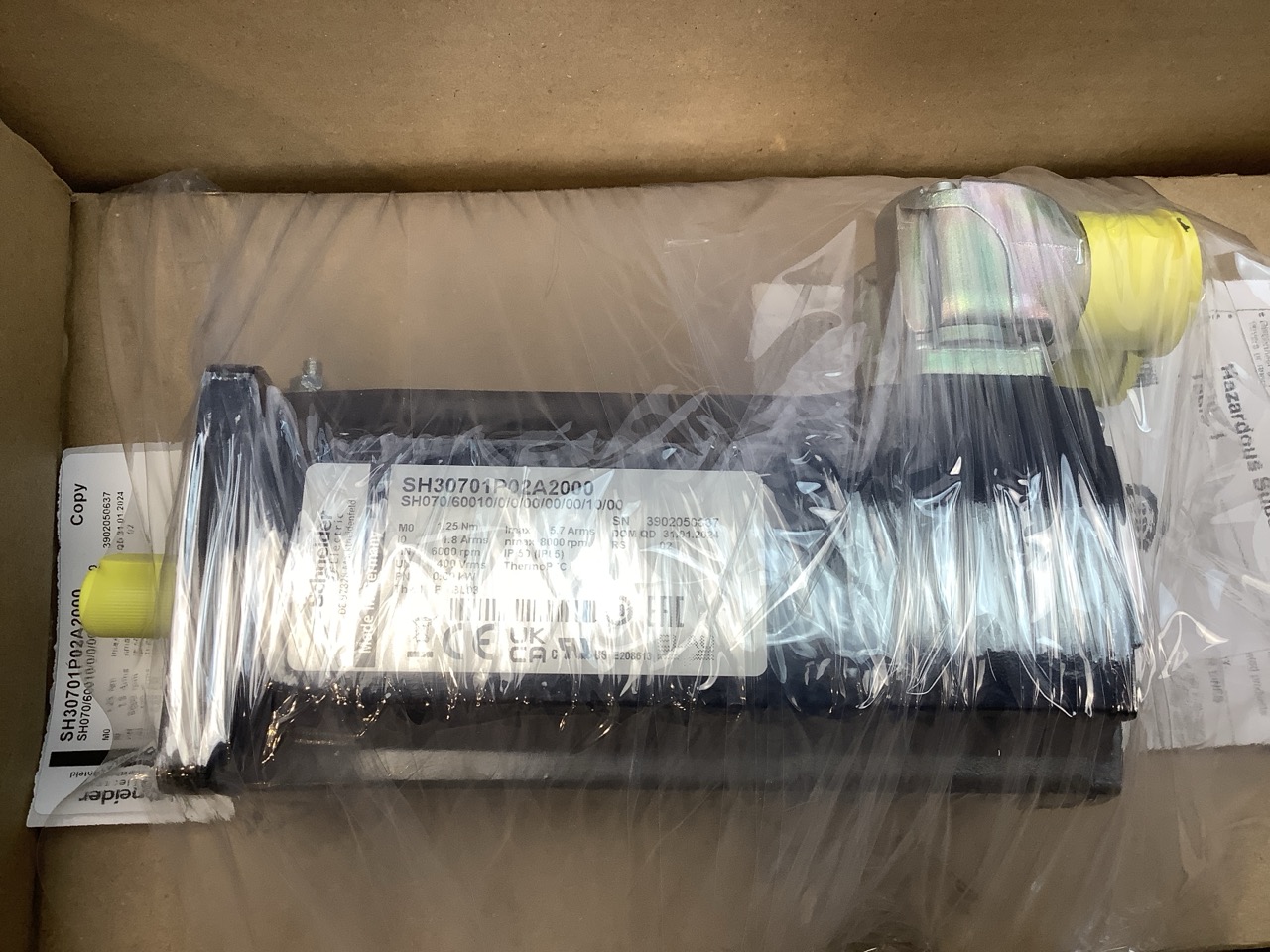

Le servomoteur Schneider Electric Lexium SH3 référence SH30701P02A2000 est un moteur synchrone AC triphasé conçu pour les applications de mouvement dynamiques en automatisation industrielle. Ce servomoteur 3 pôles délivre une vitesse mécanique maximale de 8 000 tr/min et un couple d'arrêt continu de 1,25 Nm, avec un couple de pointe de 3,5 Nm et une puissance continue de 690 W sous une tension nominale de 115 à 480 V triphasé. Son rotor à faible inertie de 0,25 kg.cm2 assure une excellente capacité d'accélération et une grande réactivité. Le moteur intègre un encodeur absolu multitour SinCos Hiperface de 128 périodes, garantissant une précision de positionnement élevée sans référence initiale ni homing. Ce modèle est livré sans frein de maintien, avec un arbre lisse de diamètre 11 mm et de longueur 23 mm sans clavette, et un raccordement électrique par connecteurs coudés à 90 degrés orientables. La protection est de type IP54 au niveau de la bague d'arbre sans joint et IP65 pour le corps du moteur selon IEC 60034-5, avec un refroidissement par convection naturelle. Caractéristiques mécaniques et électriques : bride moteur 70 mm, culasse centrée de 60 mm de diamètre sur 2,5 mm de profondeur, 4 trous de fixation de 5,5 mm sur un cercle de 82 mm, longueur totale 154 mm, poids 2,1 kg, courant d'arrêt continu 1,8 A, courant maximal efficace 5,7 A, constante de couple 0,69 Nm/A à 120 degrés Celsius, constante de fém 46 V/ktr/min à 20 degrés Celsius, résistance statorique 10,4 Ohm, inductance statorique 21,3 mH, force radiale maximale 660 N à 1 000 tr/min et force axiale maximale 80 N. Compatible avec la gamme PacDrive 3 et les variateurs Lexium 52 et Lexium 62, ce servomoteur constitue une pièce de rechange fiable pour les installations d'automatisation, de robotique, d'emballage et de machines de production. Certifications CE, UKCA, UL et UR. Disponible en stock chez votre fournisseur de composants d'électronique industrielle et de pièces de rechange pour l'automatisation.
