SH31002P11A2000

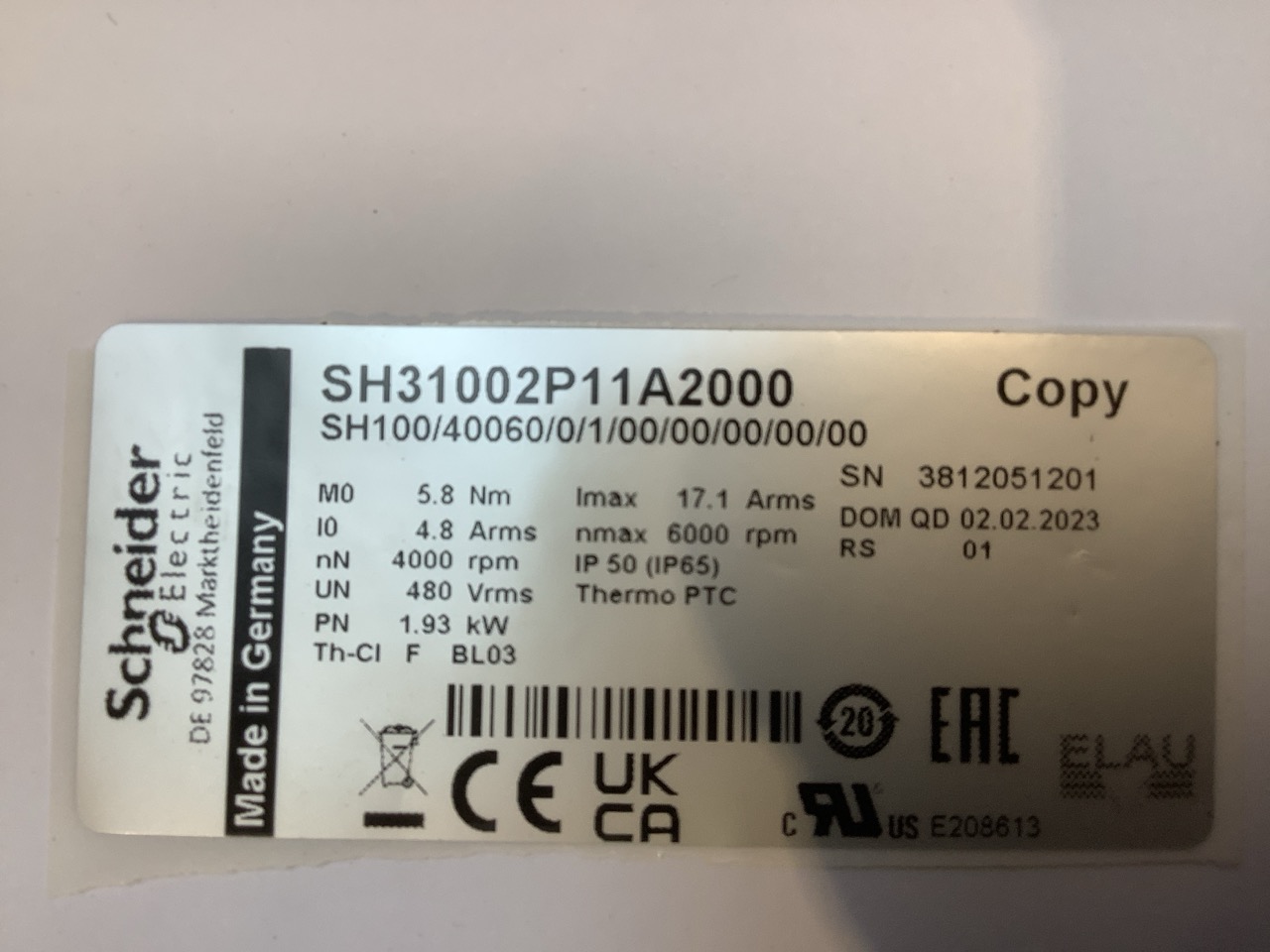

Le moteur servomoteur Schneider Electric SH31002P11A2000 est un servomoteur synchrone AC 4 poles de la gamme SH3 / Lexium 52, specialement concu pour les systemes de controle de mouvement PacDrive 3. Cette reference croisee ELAU SH100/40060/0/1/00/00/00/00/00 delivre un couple continu au blocage de 5,8 Nm et un couple de pointe de 18,3 Nm, avec une puissance continue de 1900 W et un courant continu au blocage de 4,8 A RMS, pour un courant maximal de 17,1 A RMS. La tension d alimentation nominale s etend de 115 a 480 V triphase avec des vitesses nominales de 1000 tr/min sous 115 V, 2000 tr/min sous 230 V, 4000 tr/min sous 400 V et 4800 tr/min sous 480 V, pour une vitesse mecanique maximale de 6000 tr/min. Ce moteur servo haute dynamique est particulierement adapte aux cycles rapides de positionnement et d indexation. Caracteristiques mecaniques et electriques : bride normalisee internationale de 100 mm, arbre clavete de 19 mm de diametre sur 40 mm de longueur avec clavette parallele de 6 mm, longueur totale 204,5 mm, collet de centrage de 95 mm de diametre sur 3,5 mm de profondeur, 4 trous de fixation sur un diametre de 115 mm et poids net de 5,8 kg. Le refroidissement par convection naturelle sans ventilateur, la faible inertie rotorique de 2,31 kg.cm2 et le faible couple de detentement assurent une regulation de vitesse precise et une excellente reponse dynamique. Le retour de position est assure par un codeur absolu monotour SinCos Hiperface de 128 periodes par tour, permettant un positionnement sans recalage d origine a la mise sous tension. Constante de couple 1,21 Nm/A a 120 C, constante de force electromotrice 77 V/ktr/min a 20 C, resistance statorique 2,4 Ohm, inductance statorique 19,5 mH, force radiale maximale 990 N et force axiale maximale 160 N. Le raccordement electrique s effectue par connecteurs coudes orientables facilitant l integration en armoire, sans frein de maintien. Indice de protection IP54 sur l arbre sans joint tournant et IP65 sur le moteur et le palier d arbre selon EN/IEC 60034-5. Produit Green Premium, fabrication Allemagne, conforme RoHS et sans mercure. Ce servomoteur industriel de rechange convient aux axes d automatisation industrielle, machines d emballage et de conditionnement, robotique, machines d assemblage, imprimerie et machines-outils CNC sur architecture PacDrive 3 et variateurs Lexium. Verifiez la compatibilite du variateur, le type de codeur, la configuration d arbre et le brochage des connecteurs avant tout remplacement.
