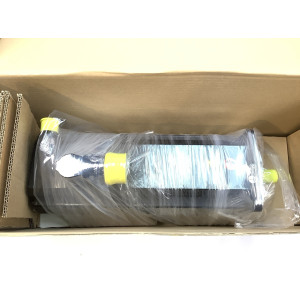

SH31403P02F2000

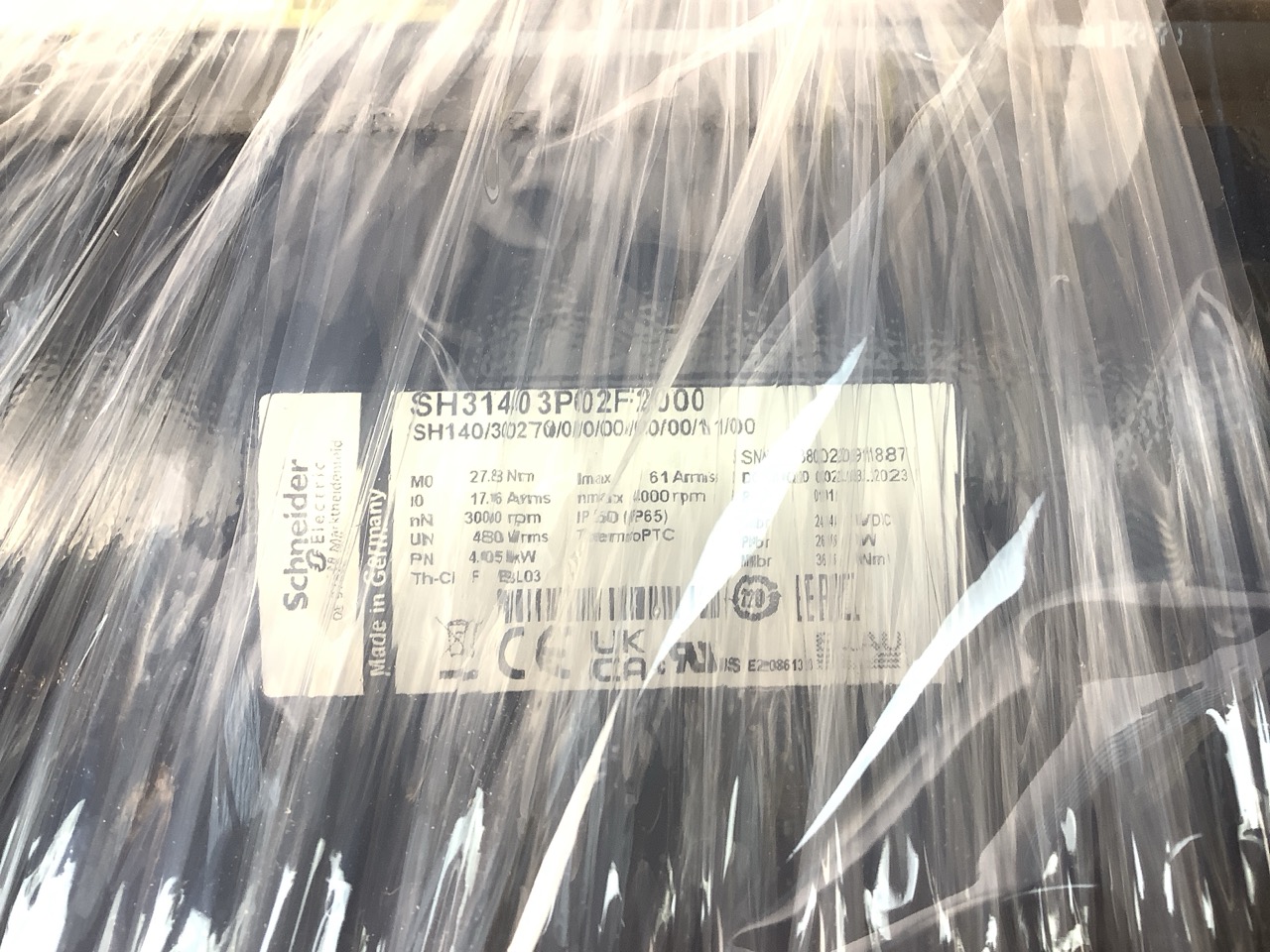

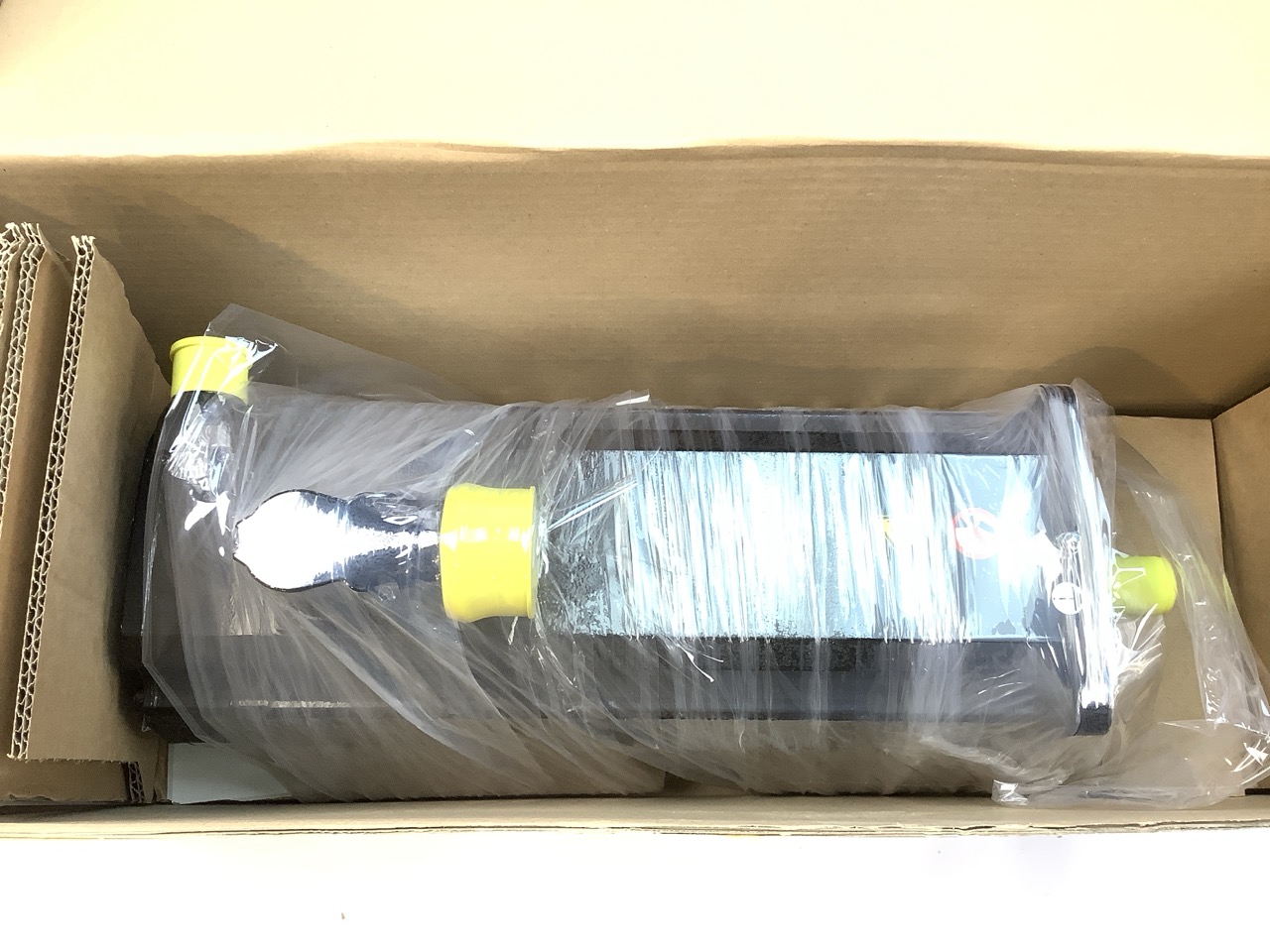

Le servomoteur Schneider Electric SH31403P02F2000 est un servo moteur AC synchrone 5 pôles de la gamme SH3 140, issu de la famille Lexium 52 and Motors et compatible avec les architectures d'automatisation PacDrive 3. Ce moteur industriel délivre un couple continu à l'arrêt de 27,8 Nm et une puissance continue de 4100 W pour une vitesse mécanique maximale de 4000 tr/min. Alimenté en 115 à 480 V triphasé, il fournit une puissance nominale de sortie de 4050 W à 400 V triphasé, avec une vitesse nominale de 3000 tr/min et un couple nominal de 12,9 Nm à 400 V. Le courant continu à l'arrêt est de 17,6 A, le courant maximal Irms atteint 61 A et le couple crête à l'arrêt grimpe à 90,2 Nm, garantissant une forte dynamique et une excellente surcharge pour les axes d'entraînement exigeants. Le retour de position est assuré par un codeur absolu multitours SinCos Hiperface avec une résolution de retour vitesse de 128 périodes, offrant un asservissement précis et un positionnement fiable sans recalage après mise sous tension. Le frein de maintien intégré développe un couple statique de 36 Nm pour sécuriser l'axe à l'arrêt et en cas de coupure d'alimentation. L'arbre lisse d'un diamètre de 24 mm et d'une longueur de 50 mm simplifie l'accouplement, tandis que le connecteur à angle droit rotatif facilite le raccordement électrique et optimise l'encombrement en armoire. La bride 140 mm conforme à la norme internationale avec 4 trous de fixation et un centrage de 130 mm permet une installation rapide et un remplacement direct sur machines existantes. Le refroidissement par convection naturelle, la faible inertie du rotor de 23,44 kg.cm2, la constante de couple de 1,58 N.m/A à 120 degrés, la constante de fem de 105 V/ktr/min à 20 degrés, une résistance stator de 0,4 Ohm et une inductance stator de 7,72 mH optimisent le rendement et la réactivité de l'entraînement. La protection IP54 au niveau de la douille d'arbre et IP65 pour le moteur et la douille d'arbre selon IEC 60034-5 le rend adapté aux environnements industriels exigeants. Pesant 23,1 kg pour une longueur de 365,5 mm, ce servo moteur est idéal comme pièce de rechange et composant de maintenance pour lignes de production, machines d'emballage, robotique, manutention et systèmes d'assemblage nécessitant fiabilité, précision et dynamique.
