140DDO35301
Schneider Electric
Modicon Quantum
Module de sorties discrètes Modicon Quantum 140DDO35301 Schneider Electric 32 sorties 24 V DC logique positive
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

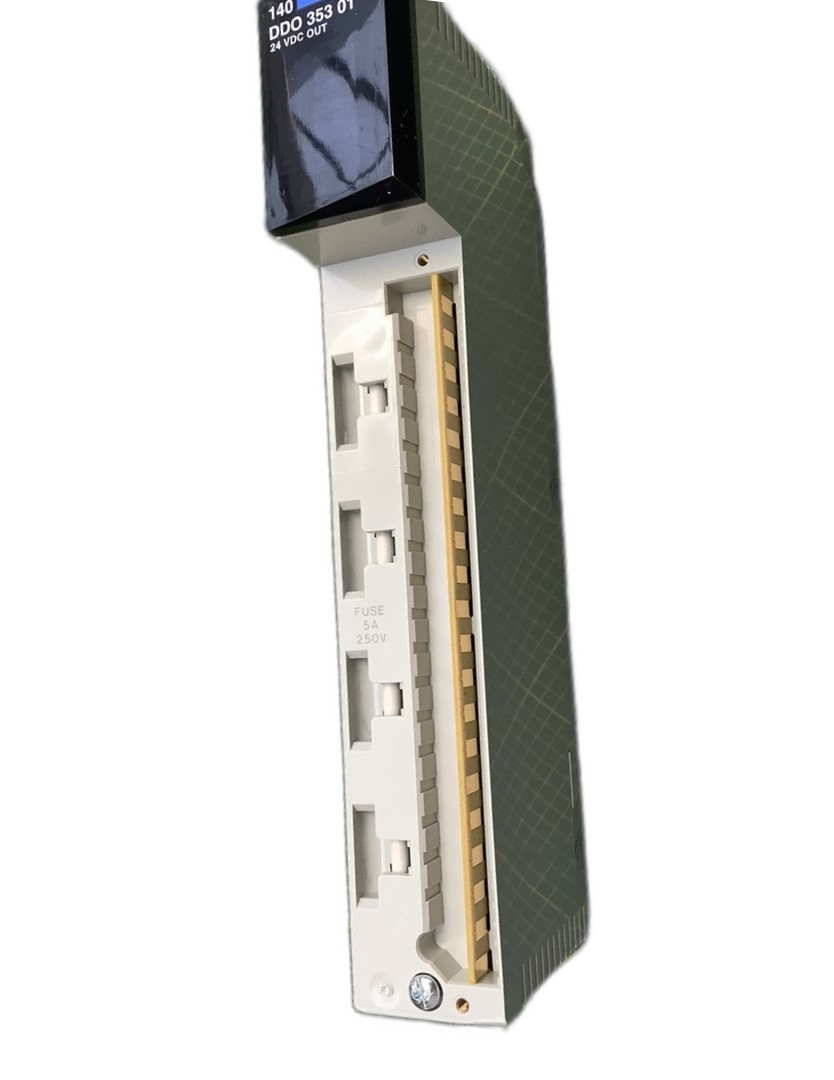

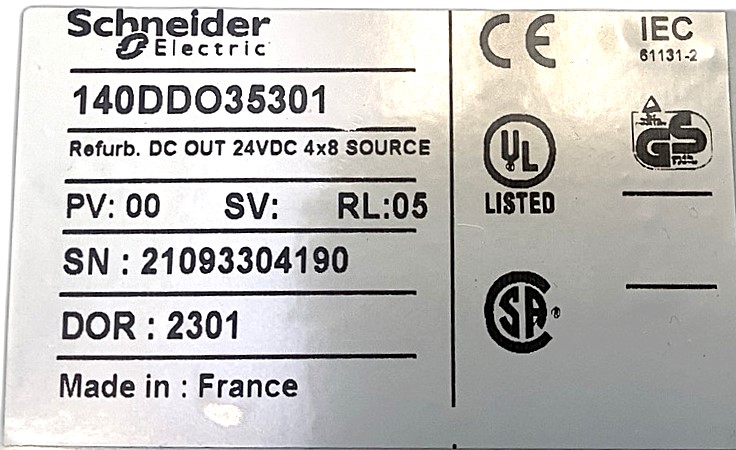

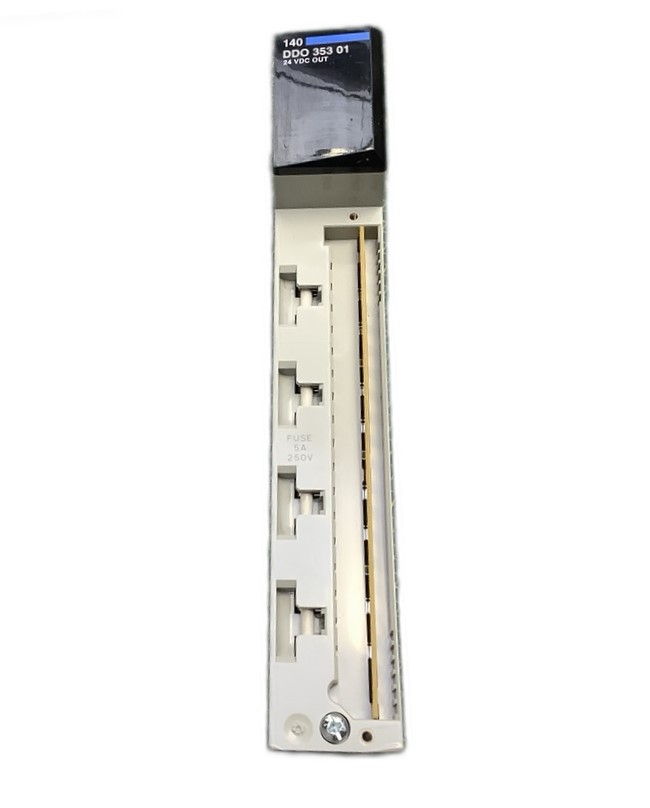

Module de sorties discrètes Modicon Quantum 140DDO35301 Schneider Electric 32 sorties 24 V DC logique positive
Module de sorties discrètes Schneider Electric Modicon Quantum 140DDO35301, 32 sorties transistor 24 V DC, logique positive source, 4 groupes de 8 canaux. Pièce de rechange d'automatisme industriel fiable pour armoires de commande, pilotage de relais, vannes et contacteurs sur plateforme Modicon Quantum.
Le module de sorties discrètes Schneider Electric 140DDO35301 fait partie de la plateforme d'automatisation Modicon Quantum. Il offre 32 sorties discrètes transistor en logique positive source, organisées en 4 groupes de 8 canaux avec adressage sur 2 mots. Sa tension de sortie nominale est de 24 V DC avec une plage de fonctionnement de 19,2 à 30 V DC et une tension maximale admissible de 50 V en impulsion décroissante d'une seconde. Le module supporte un courant de charge maximal de 16 A par module et 4 A par groupe, avec un courant de surtension de 2 A, une chute de tension inférieure à 0,4 V sous 0,5 A et un courant de fuite inférieur à 1 mA sous 24 V. Les temps de réponse sont inférieurs à 0,1 ms en passage de l'état 1 à 0 et inférieurs à 1 ms en passage de 0 à 1. La protection interne est assurée par un fusible de 3 A par point et de 5 A par groupe, avec signalisation de défaut par fusible fondu ou perte d'alimentation de terrain. L'isolation atteint 1780 Vrms DC entre canaux et bus et 500 Vrms DC entre groupes, pour une dissipation de 5 W et une consommation bus de 330 mA. Le module est doté de 32 LEDs vertes de statut, d'une LED verte Active et d'une LED rouge de défaut. Il fonctionne de 0 à 60 °C, est conforme aux normes UL 508 et CSA C22.2 No 142, certifié CE, GOST, RMRS et FM Class 1 Division 2, et se programme avec Unity Pro. Ce composant d'automatisme est idéal pour piloter des actionneurs industriels tels que relais, vannes, contacteurs et électrovannes dans les systèmes de contrôle-commande et les processus d'automatisation.
