1756-EN2TR

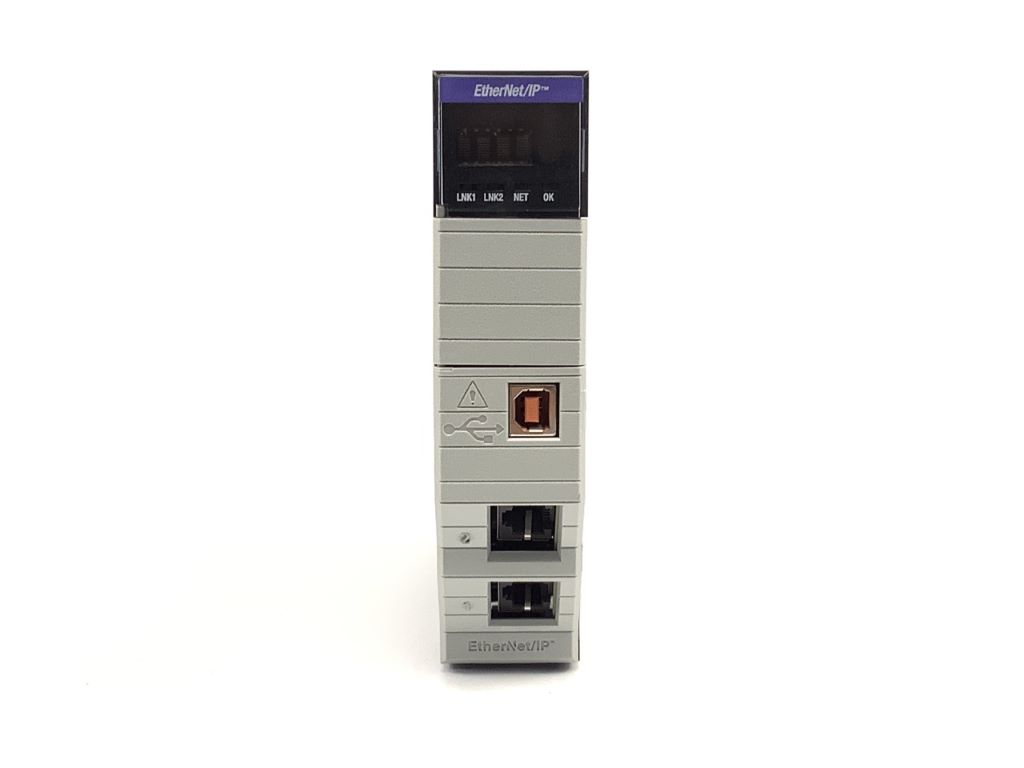

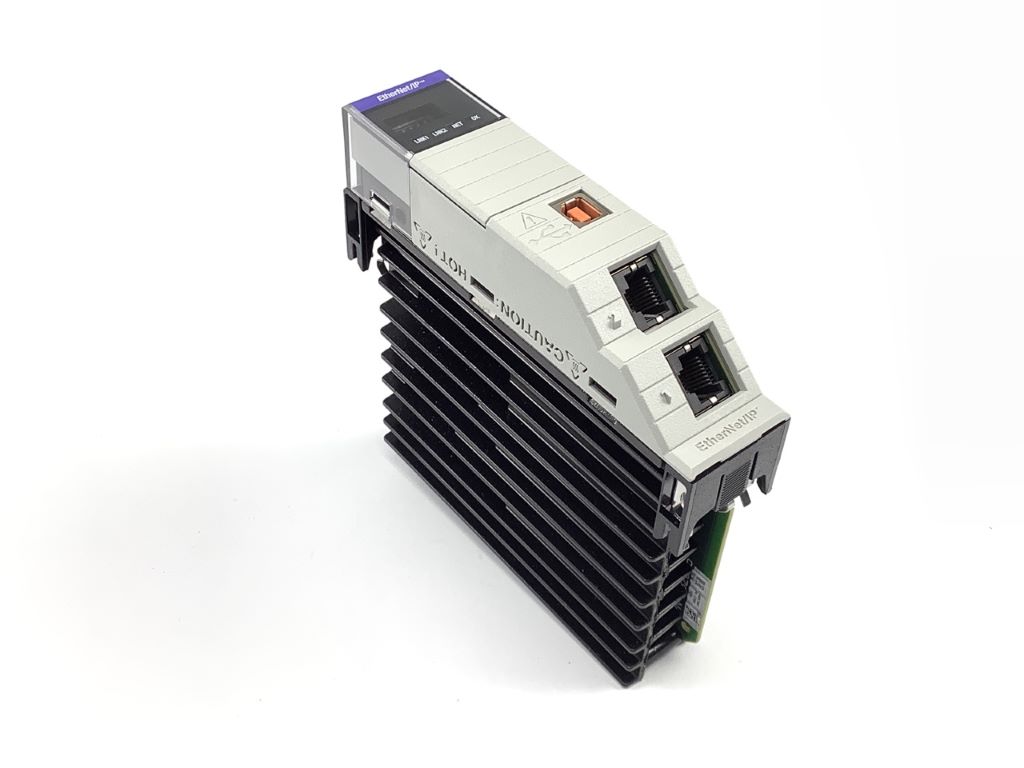

Le 1756-EN2TR est un module de communication EtherNet/IP Allen-Bradley de la gamme ControlLogix, conçu pour les architectures d'automatisation industrielle exigeantes. Ce module de pont EtherNet/IP intègre un switch embarqué à deux ports RJ45 cuivre 10/100 Mbps, ce qui permet de câbler les équipements en topologie linéaire ou en anneau à tolérance de panne DLR (Device Level Ring) sans switch externe, et de réduire ainsi le nombre de composants et le coût de câblage du réseau. Il prend en charge jusqu'à 128 connexions TCP et 256 connexions CIP, avec des débits pouvant atteindre 25000 paquets par seconde pour les E/S et 2000 paquets pour la messagerie HMI, ainsi que 128 messages CIP non connectés côté backplane et 128 côté Ethernet. Le module assure le pontage, la messagerie, le contrôle temps réel des E/S et le verrouillage peer-to-peer, avec prise en charge de l'extension d'axes de mouvement jusqu'à 8 axes et de la redondance dans les châssis ControlLogix. Cette interface réseau est donc adaptée à la connexion de contrôleurs ControlLogix à des variateurs, modules E/S distribuées, automates PLC-5, SLC 500 et MicroLogix, interfaces homme-machine HMI, serveurs et systèmes SCADA. La mise en service est simplifiée par un port USB dédié, des commutateurs rotatifs d'adressage IP, la clé électronique et le fichier EDS, pour une intégration rapide dans les outils de configuration du réseau. Caractéristiques électriques : consommation 1 A sous 5,1 V DC et 3 mA sous 24 V DC, dissipation de puissance 5,1 W, dissipation thermique 17,4 BTU/h, isolation 30 V continu testée à 980 V AC pendant 60 secondes. Environnement : fonctionnement de 0 à 60 °C, stockage de -40 à 85 °C, humidité relative de 5 à 95 % sans condensation, résistance aux chocs de 30 G et aux vibrations de 2 G de 10 à 500 Hz, émissions CISPR 11 classe A, montage sur châssis ControlLogix, largeur d'un emplacement, indice de protection ATEX T4. Pièce de rechange électronique industrielle disponible pour la maintenance, le remplacement et le rétrofit des installations d'automatisation, avec traçabilité et conformité ODVA pour les réseaux EtherNet/IP et TCP/IP.
