1756-EN2TR/C

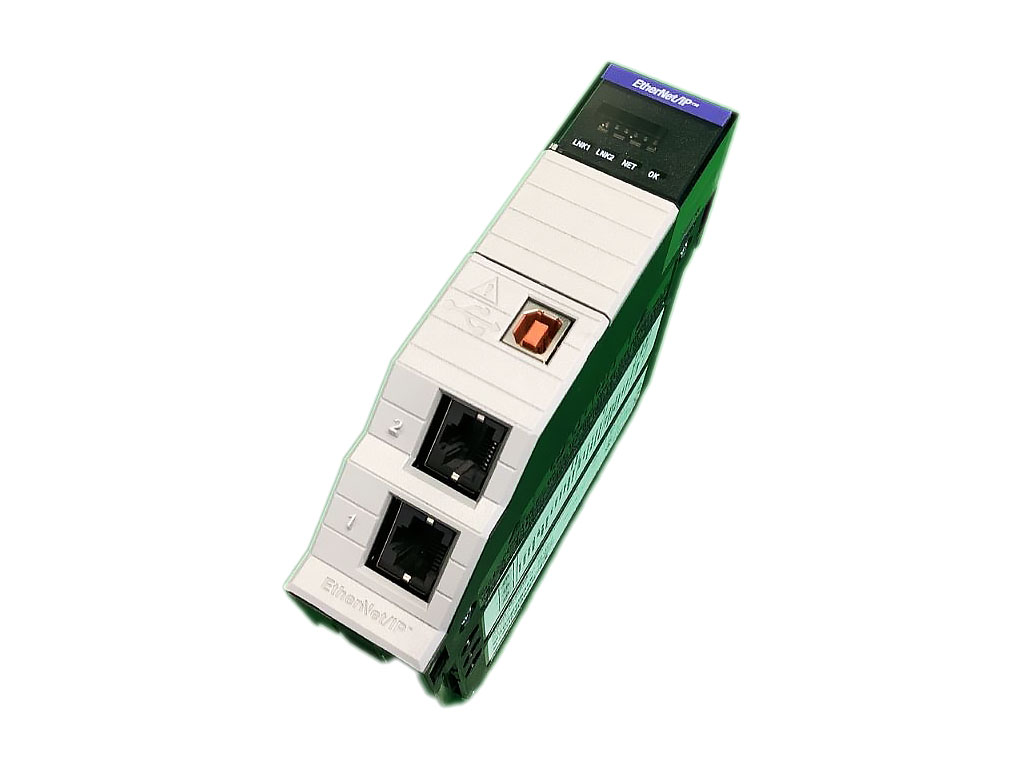

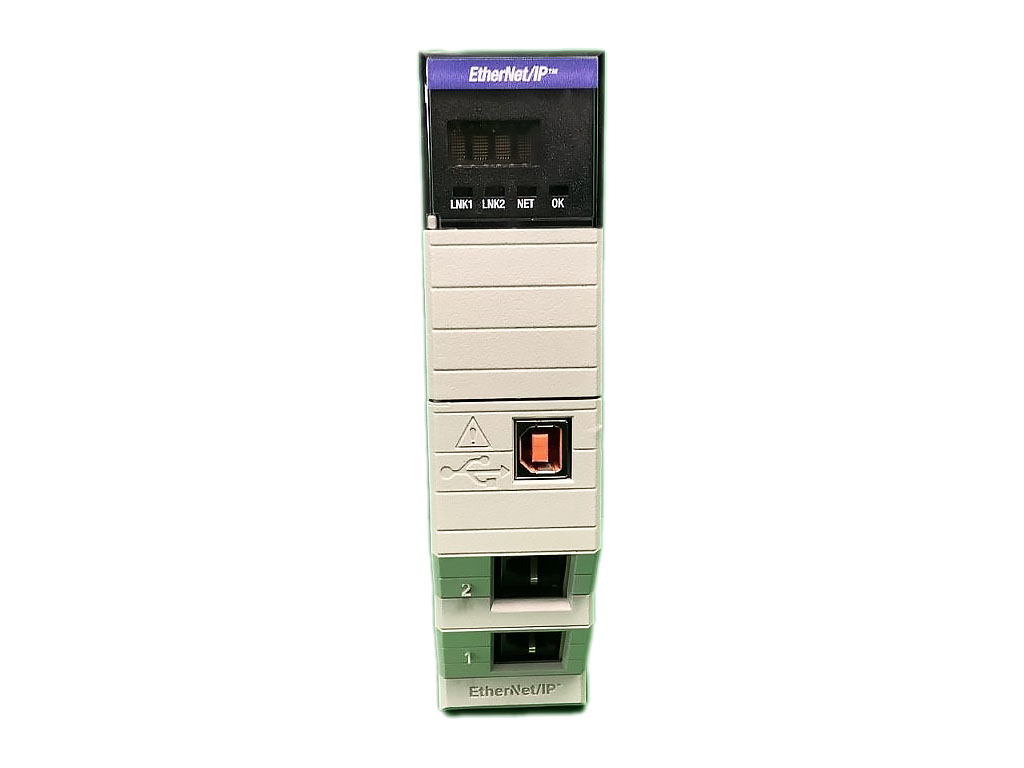

Le 1756-EN2TR série C de Rockwell Automation Allen-Bradley est un module de communication EtherNet/IP haute capacité conçu pour les automates programmables ControlLogix. Monté sur châssis 1756 dans n'importe quel emplacement, il assure le pontage entre réseaux, la messagerie CIP, la commande temps réel des E/S et l'interverrouillage pair à pair sur EtherNet/IP. Ce module deux ports constitue une solution fiable pour l'automatisation industrielle, la supervision SCADA, les interfaces homme-machine et l'échange de données avec les variateurs et les E/S distribuées. Connectique et mise en service : deux ports cuivre RJ45 10/100 Mbps conformes 802.3, compatibles paire torsadée blindée ou non blindée de catégorie 5, avec auto-négociation et duplex intégral ou semi-duplex. Le commutateur interne évite l'ajout de switch externe pour les topologies linéaires et en anneau. Un port USB pleine vitesse permet la configuration et l'accès au système de contrôle, tandis que les commutateurs rotatifs en façade simplifient l'adressage IP et réduisent le temps de mise en service. Fonctions réseau : prise en charge de la redondance, des topologies DLR (Device Level Ring) à faible latence, de la synchronisation d'horloge CIP Sync, du serveur web embarqué, du mode protégé explicite et de la clé électronique. Capacités de connexion : 256 connexions CIP, 128 connexions TCP et 128 plus 128 messages CIP non connectés (backplane plus Ethernet), avec un débit de traitement adapté aux échanges d'E/S rapides et au contrôle d'axes en mouvement. Caractéristiques techniques : 2 canaux, consommation 1 A à 5,1 V DC et 3 mA à 24 V DC, dissipation thermique 5,1 W soit 17,4 BTU/h, isolation 30 V continu testée à 980 V AC pendant 60 s, largeur de slot 1, température de fonctionnement 0 à 60 degrés Celsius, stockage de moins 40 à 85 degrés Celsius, humidité relative 5 à 95 pour cent sans condensation, tenue aux chocs 30 G, vibrations 2 G de 10 à 500 Hz, immunité CEM renforcée selon CISPR 11 classe A. Certifications et environnements : UL, CSA, CE, RCM, ATEX et IECEx, avec code de température T4 et T4A, boîtier open-style adapté aux environnements industriels exigeants, y compris les applications marines et offshore sous variante traitée. Référence de rechange pour le maintien en condition opérationnelle des installations : 1756-EN2TR série C, également compatible avec les architectures ControlLogix et GuardLogix. Module de communication, composant électronique industriel et pièce de rechange d'automatisme disponible chez votre fournisseur B2B de matériel d'automatisation et de réseau d'usine.
