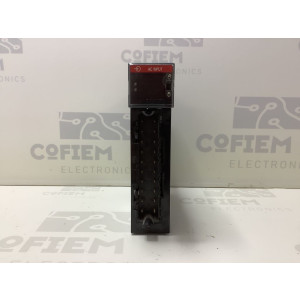

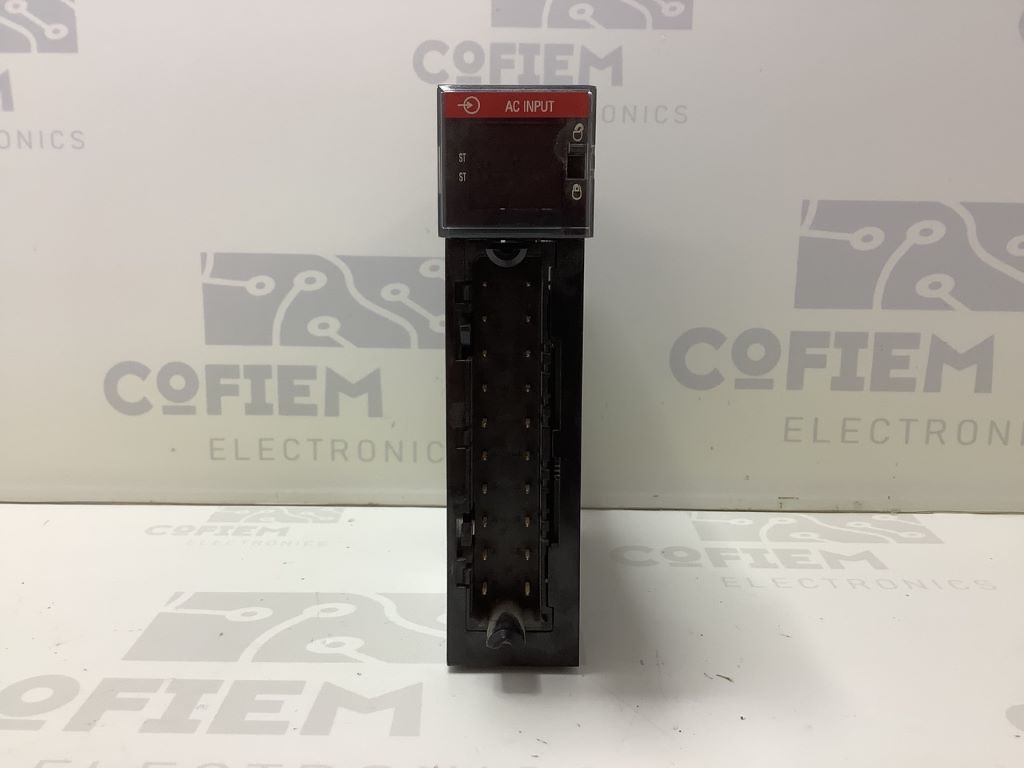

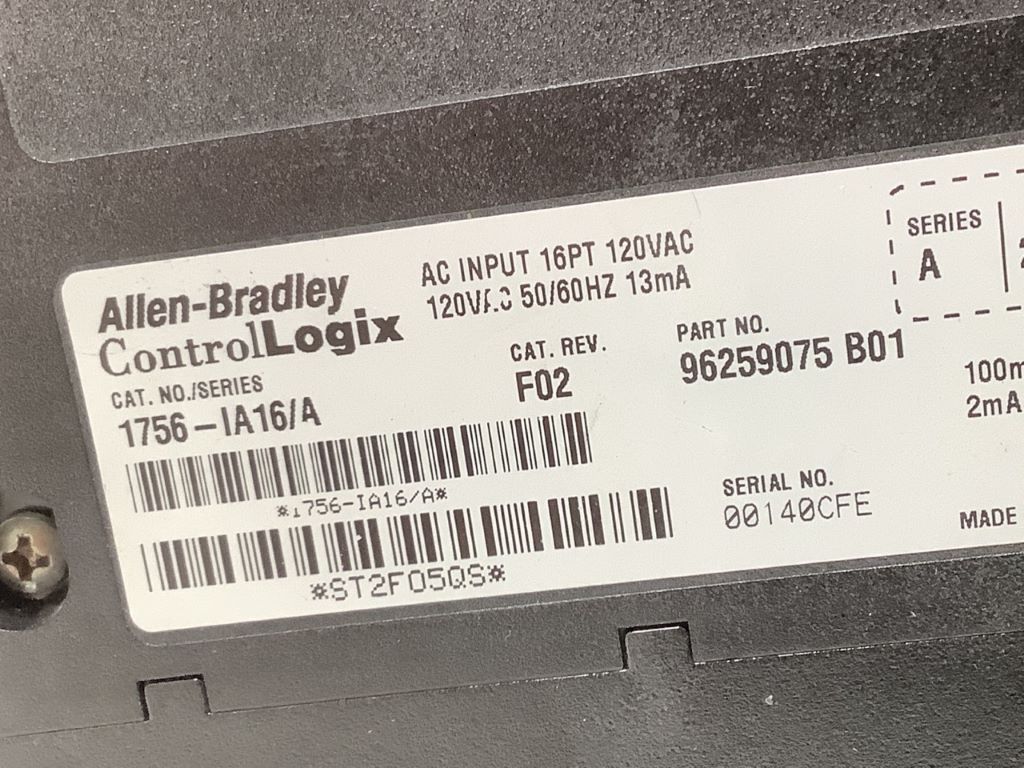

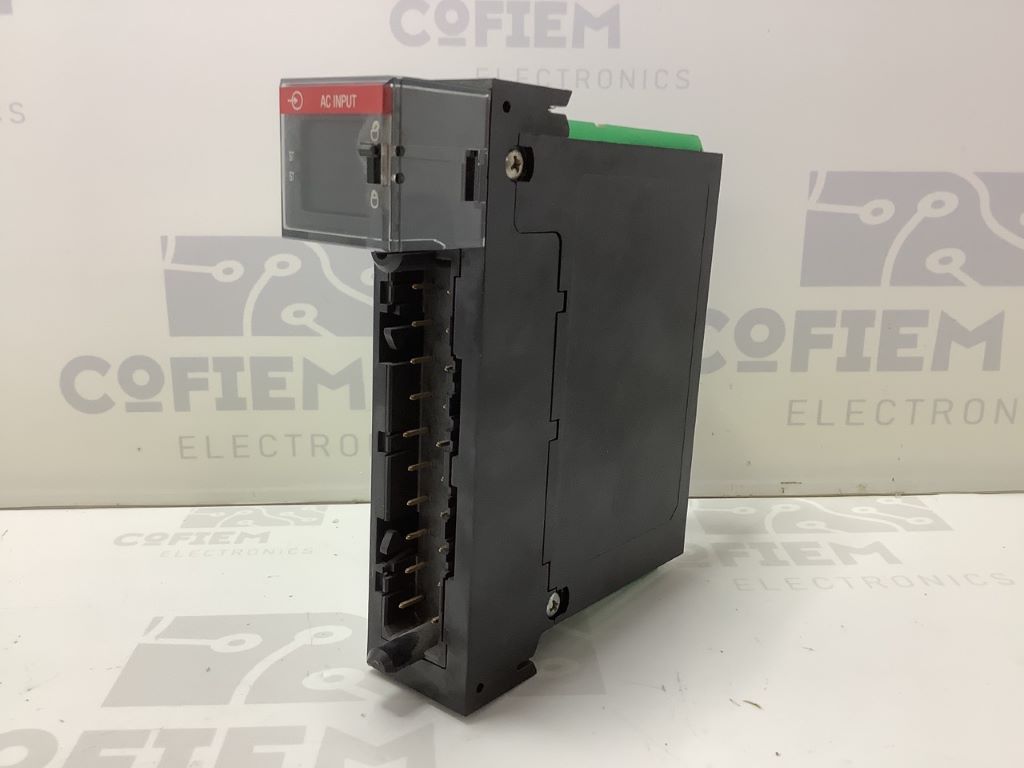

1756-IA16

Le 1756-IA16 est un module d'entrées numériques AC du programme ControlLogix d'Allen-Bradley (Rockwell Automation), conçu pour acquérir les signaux tout ou rien issus de boutons-poussoirs, contacteurs auxiliaires, interrupteurs de position, capteurs de niveau, détecteurs de proximité et autres organes de signalisation discrète en 120 VAC. Ce module d'entrée TOR 16 voies est organisé en 2 groupes de 8 entrées, avec une isolation continue de 125 V entre les groupes, le fond de panier et les entrées. Plage de tension de service 74 à 132 VAC à 47-63 Hz, tension nominale 120 VAC. Courant d'entrée 2 mA, courant à l'état passant 5 mA minimum à 79 VAC et 13 mA maximum à 132 VAC, courant d'appel 250 mA crête, courant à l'état bloqué 2,5 mA maximum et tension hors état 20 V maximum. Impédance d'entrée 10,15 kOhms maximum à 132 VAC 60 Hz. Temps de filtrage des entrées sélectionnables par logiciel : 1 ms ou 2 ms sur transition OFF vers ON et 9 ms ou 18 ms sur transition ON vers OFF, avec temporisation matérielle 10 ms maximum et 8 ms maximum. Consommation fond de panier 100 mA à 5,1 V et 2 mA à 24 V, puissance fond de panier totale 0,58 W, dissipation thermique 5,8 W à 60 degrés Celsius et 18,41 BTU/h. Temps de cycle de mise à jour de 200 microsecondes à 750 ms, horodatage et changement d'état configurables par logiciel avec une précision de plus ou moins 200 microsecondes. Indicateurs LED d'état par voie, d'état de communication et de santé du module. Montage sur châssis ControlLogix, largeur 38,1 mm (1 emplacement), hauteur 300 mm, profondeur 111,25 mm, poids approximatif 0,35 à 0,49 kg. Bornier amovible 20 broches compatible 1756-TBNH (vis) et 1756-TBSH (ressort), verrouillage mécanique définissable par l'utilisateur et verrouillage électronique configurable par logiciel. Compatible avec tout châssis ControlLogix, en châssis local ou distant via ControlNet et EtherNet/IP. Module de rechange idéal pour la maintenance, le dépannage et le rétrofit d'automates ControlLogix en industrie, agroalimentaire, traitement d'eau, énergie, pétrochimie et fabrication. Pièce d'origine Allen-Bradley disponible en stock, expédition rapide, solution de rechange pour systèmes d'automatisation industrielle et composants de contrôle.
