1756-OB16I
Allen Bradley
CONTROLLOGIX
Module de sortie TOR DC isolé Allen-Bradley 1756-OB16I ControlLogix 16 voies 12/24 VDC à sink/source
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

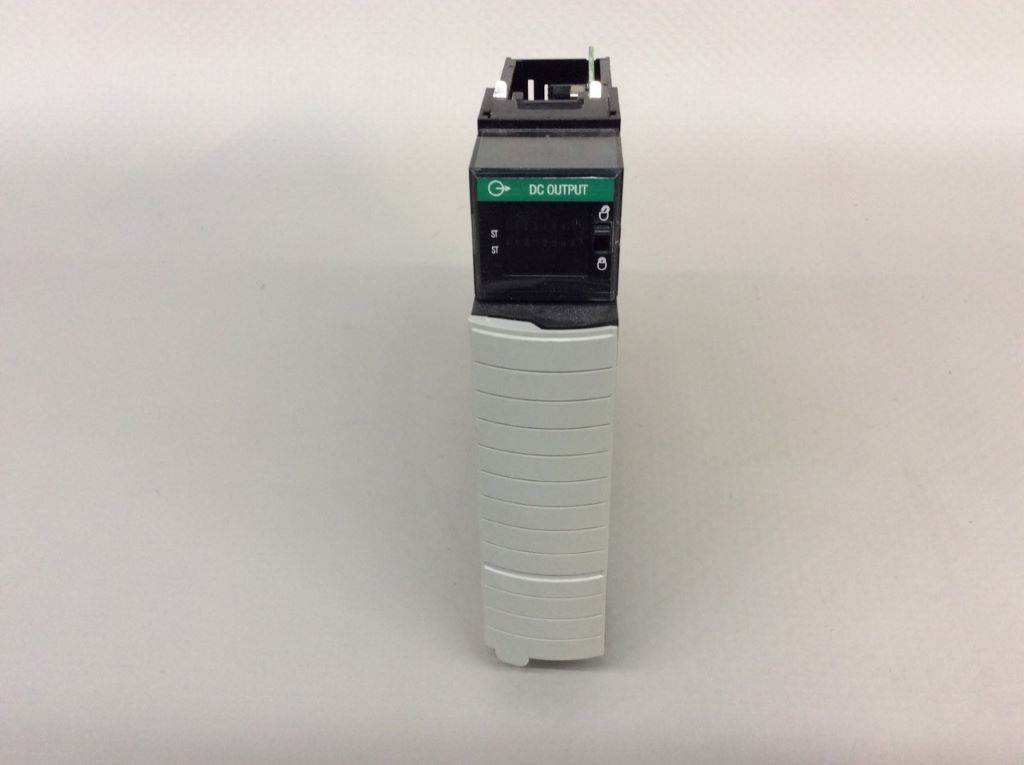

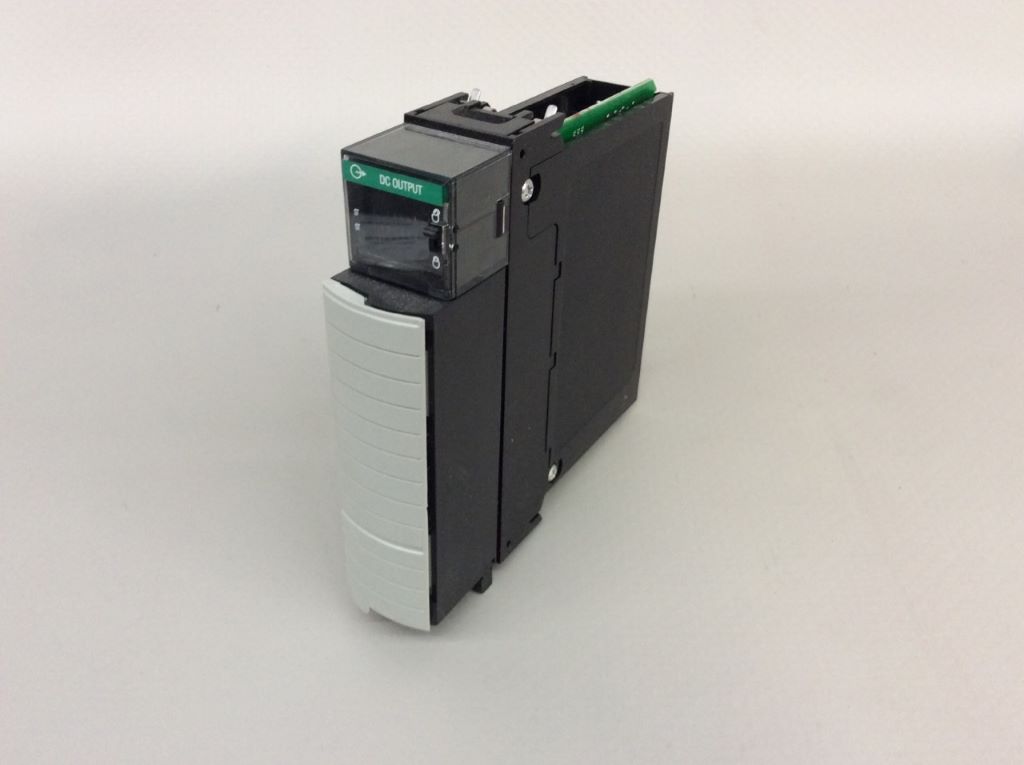

Module de sortie TOR DC isolé Allen-Bradley 1756-OB16I ControlLogix 16 voies 12/24 VDC à sink/source
Module de sortie numérique DC Allen-Bradley 1756-OB16I ControlLogix avec 16 sorties TOR individuellement isolées, tension 12/24 VDC en configuration sink ou source et plage de fonctionnement 10-30 VDC. Pièce de rechange industrielle idéale pour armoires d'automatisation, relayage et commande d'actionneurs.
Le 1756-OB16I est un module de sortie TOR DC de la famille Allen-Bradley ControlLogix, conçu pour s'installer directement dans un châssis ControlLogix local ou distant (ControlNet, EtherNet/IP) sur une seule voie. Il dispose de 16 sorties numériques individuellement isolées à transistor, configurable en mode sink ou source, avec une tension nominale de 12/24 VDC et une plage de fonctionnement de 10 à 30 VDC. Chaque point est isolé électriquement, ce qui permet de raccorder différentes sources de tension sur un même module sans interférence, une configuration adaptée aux systèmes d'alimentation répartis et aux armoires de relayage. Les caractéristiques techniques incluent un courant par point de 2 A à 30 °C (1 A à 60 °C en déclassement linéaire), un courant par module de 8 A à 30 °C (4 A à 60 °C), un courant d'appel de 4 A pendant 10 ms répétable toutes les 2 secondes, un temps de réponse de 1 ms maximum (OFF vers ON) et 2 ms maximum (ON vers OFF), ainsi qu'une dissipation de puissance de 3,6 W à 60 °C. Le courant backplane est de 350 mA à 5,1 V et 3 mA à 24 V, pour une puissance backplane totale de 1,8 W. L'isolation entre sorties est de 250 V continu et la tension d'isolation sorties/backplane de 250 V. Le module présente 16 voyants LED d'état de sortie et de communication, et prend en charge une position d'état de sécurité configurable par point (Hold Last State, On ou Off) lors du passage en mode Programme ou en défaut contrôleur. Les blocs de raccordement amovibles compatibles sont les 1756-TBCH et 1756-TBS6H (vendus séparément). Ce module sert à piloter relais, voyants, avertisseurs, sirènes, solénoïdes et autres charges DC en environnement industriel. Référence également recherchée sous les variantes 1756-OB16I/A, 1756OB16I, 17560B16I et L756-OB16I. Pièce de rechange pour maintenance d'automatisme, disponible avec garantie et expédition rapide.
