6ES5441-7LA11

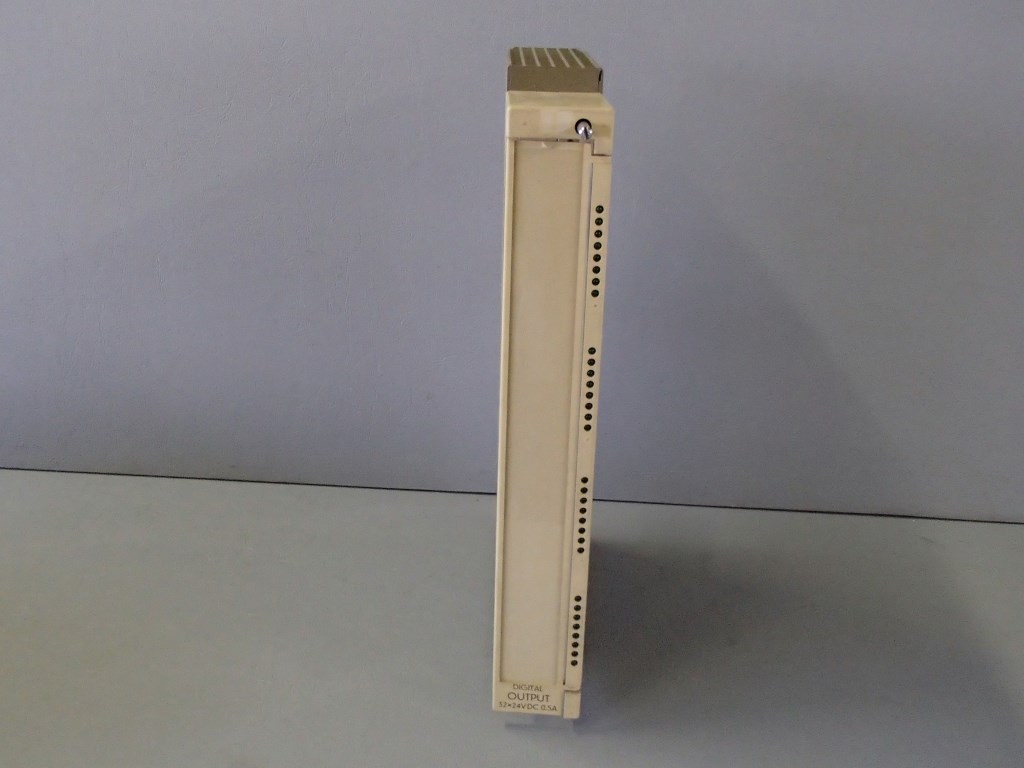

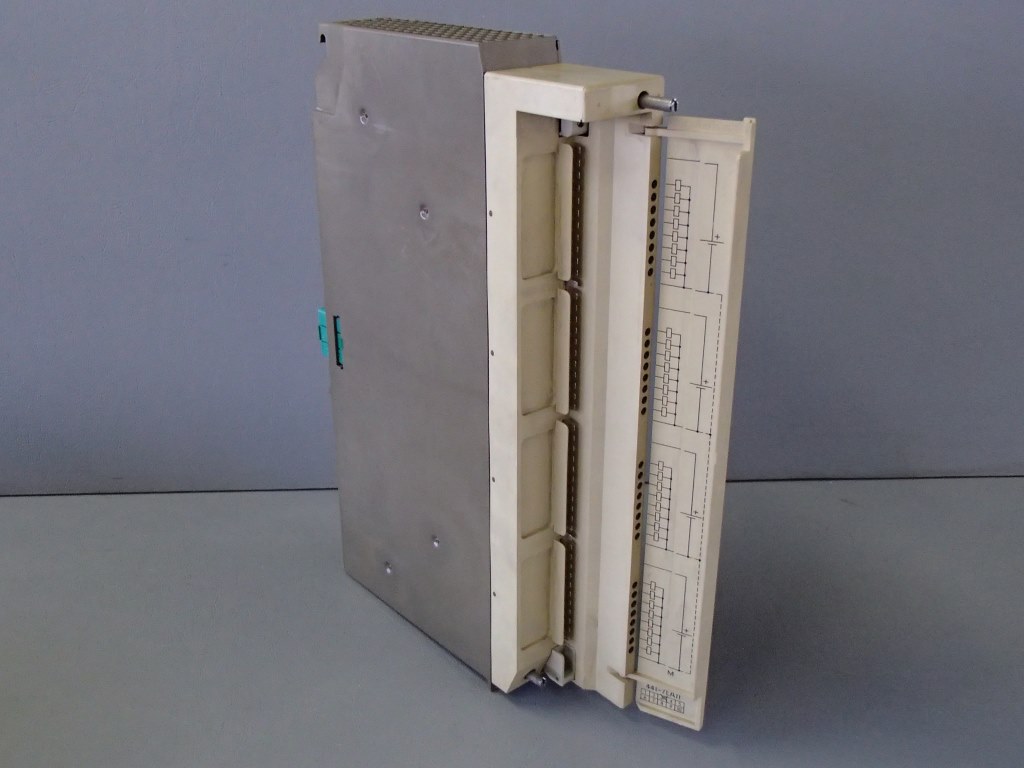

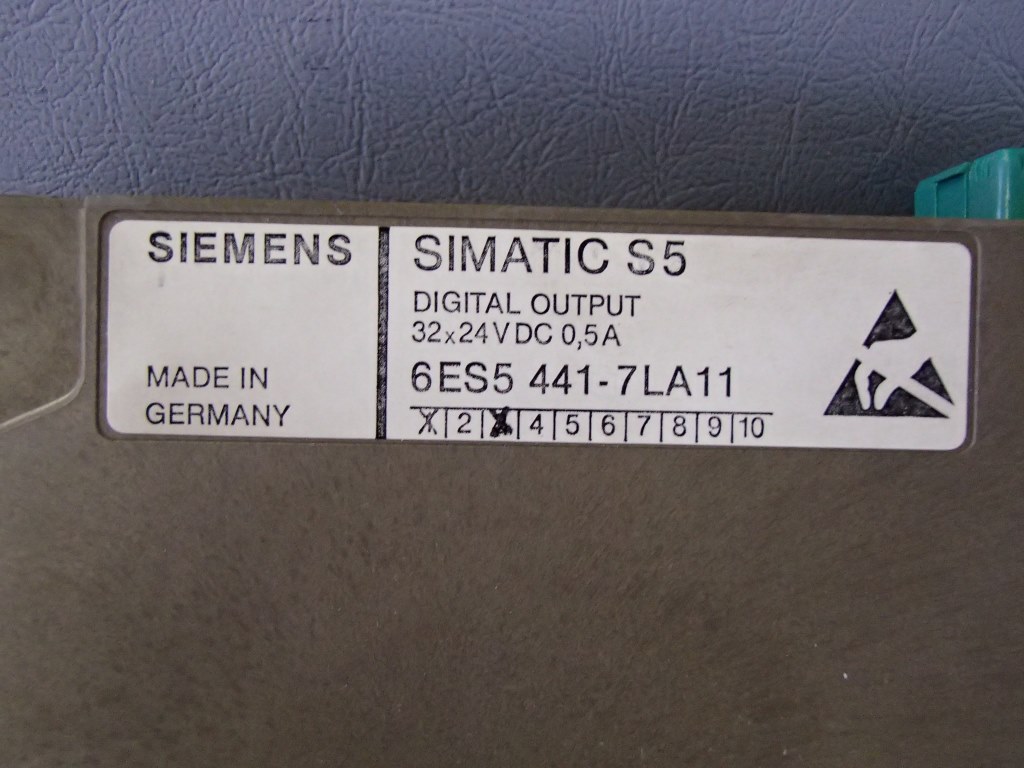

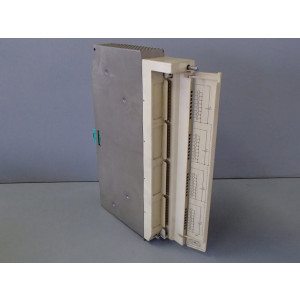

Le 6ES5441-7LA11 est un module de sortie tout ou rien de la famille Siemens SIMATIC S5, module 441, destiné au châssis central et aux châssis d'extension des automates S5-115U et S5-155U. Il convertit les niveaux logiques internes du calculateur en signaux binaires 24 V DC directement exploitables par les actionnaires du terrain : électrovannes, contacteurs, relais d'interface, voyants de signalisation, pré-actionneurs et entrées de validation de variateurs de fréquence. Cette référence 6ES5441-7LA11 est une version à 32 sorties non isolées de la masse (potentialgebunden), montée sur un seul emplacement large du rack et organisée en quatre groupes de huit voies partageant un retour commun M. La tension de charge nominale est de 24 V DC avec une plage admissible de 20 à 30 V DC et une tolérance de 35 V pendant 0,5 s ; le courant de sortie est de 0,5 A par voie, la charge de type lampe est limitée à 5 W, le courant résiduel à l'état 0 reste inférieur ou égal à 1 mA et la mise en parallèle de sorties n'est pas autorisée. Le module intègre une protection électronique contre les courts-circuits, une limitation de surtension inductive à environ 15 V et une isolation dimensionnée selon la norme VDE 0160. Les fréquences de commutation atteignent 100 Hz sur charge résistive et 0,5 Hz sur charge inductive, avec des longueurs de ligne admissibles de 1000 m en câblage blindé et 600 m en câblage non blindé. La consommation est d'environ 10 mA sur le bus 5 V interne et de 17 mA par groupe sur L+ à vide, pour une puissance dissipée typique de 20 W. Le module pèse environ 0,7 à 0,87 kg et fonctionne de 0 à 60 degrés Celsius. Les sorties se raccordent par connecteur frontal et sont adressables par le programme utilisateur STEP 5. Référence Siemens officiellement arrêtée depuis 2005 sans successeur direct : le 6ES5441-7LA11 constitue donc la solution de remplacement natif pour éviter une migration complète de plateforme. Ce module d'occasion contrôlé ou reconditionné, testé et garanti, s'adresse aux techniciens de maintenance, aux intégrateurs et aux responsables achats industriels qui doivent sécuriser la disponibilité de pièces de rechange pour les installations de traitement d'eau, de manutention, de dosage, de production de matériaux et d'auxiliaires de centrales électriques encore équipées en SIMATIC S5.
