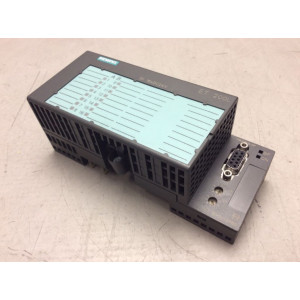

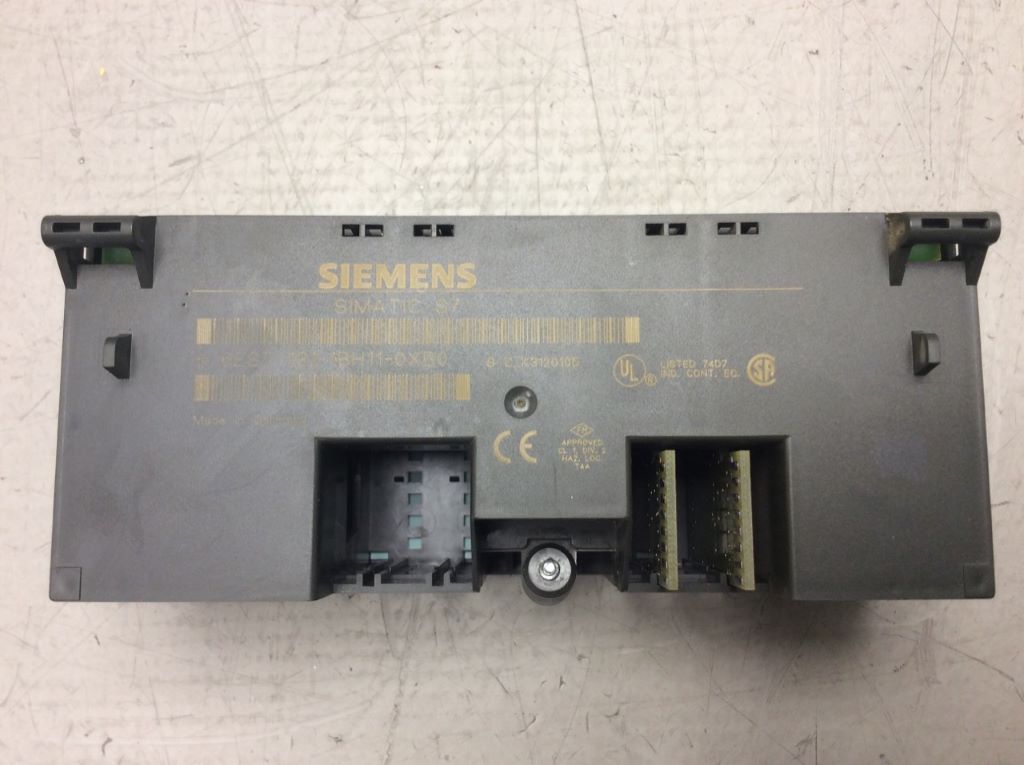

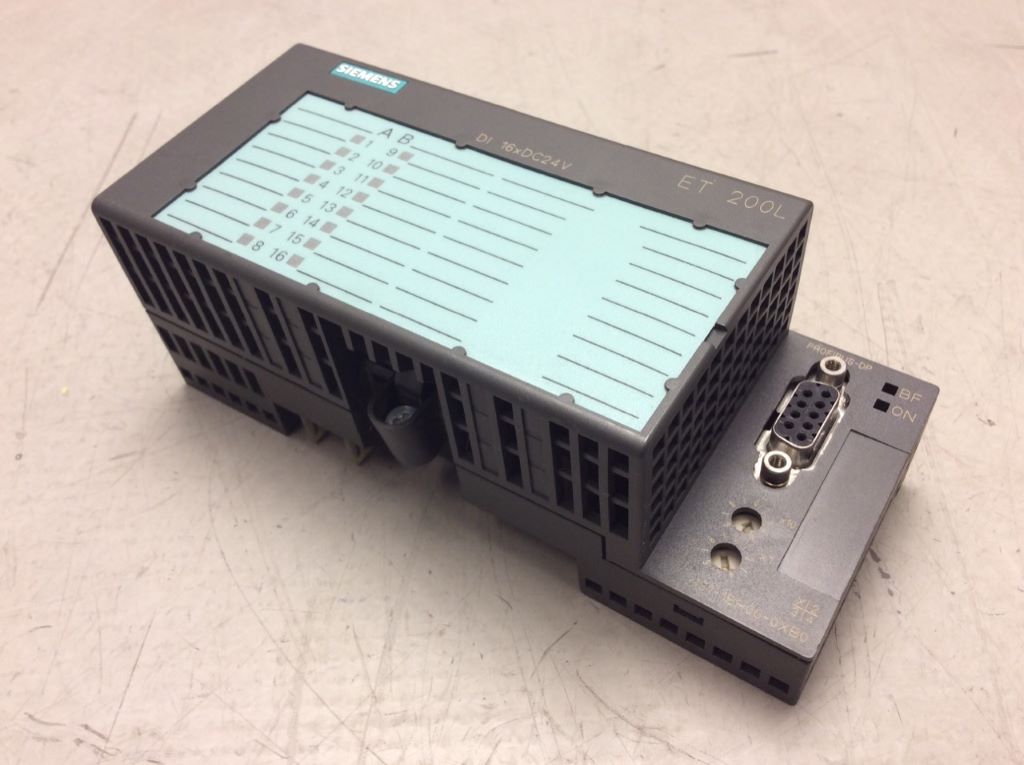

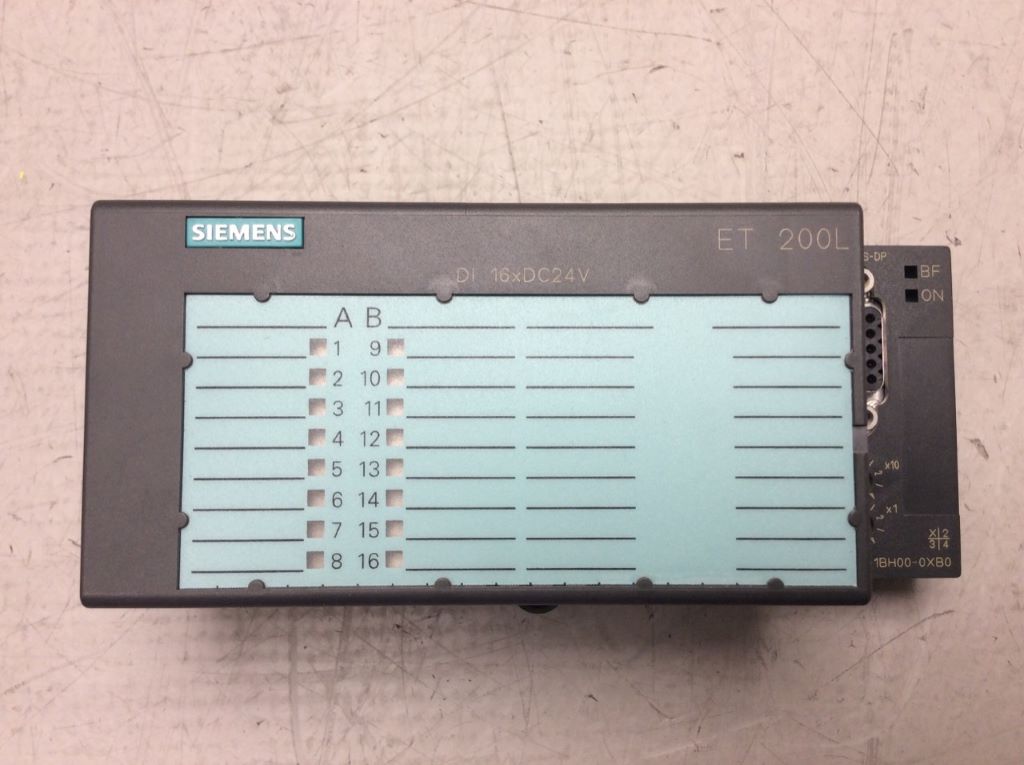

Siemens 6ES7131-1BH11-0XB0 - Bloc électronique SIMATIC DP ET 200L-SC 16 DI 24 V DC
Bloc électronique Siemens 6ES7131-1BH11-0XB0 pour SIMATIC DP ET 200L / ET 200L-SC : 16 entrées digitales 24 V DC en 2 groupes de 8, extensible jusqu'à 16 canaux avec bloc de bornes TB 16SC SMART Connect. Communication PROFIBUS-DP jusqu'à 1,5 Mbaud, aptitude FREEZE, diagnostic par LED. Module d'automatisation disponible comme pièce de rechange pour maintenance et remplacement d'installations existantes.
Le 6ES7131-1BH11-0XB0 est un bloc électronique d'entrées digitales Siemens de la gamme SIMATIC DP ET 200L-SC, conçu pour la périphérie décentralisée sur PROFIBUS-DP. Il regroupe 16 entrées digitales 24 V DC réparties en deux groupes de 8, avec une tension d'entrée nominale de 24 V DC, un seuil de signal 1 de 13 à 30 V et un seuil de signal 0 de -30 à 5 V, pour un courant d'entrée typique de 5 mA. Le temps de filtrage des entrées est de 2,0 à 4,5 ms et la caractéristique d'entrée est conforme à la norme IEC 61131-2 type 1, ce qui autorise le raccordement de contacteurs, interrupteurs de position, détecteurs de proximité et capteurs BERO à deux fils (courant de repos admissible 1,5 mA). Le module est extensible jusqu'à 16 canaux supplémentaires via le bloc de bornes TB 16SC de SMART Connect. Côté bus, il prend en charge les vitesses PROFIBUS-DP de 9,6 à 1500 kbaud, la fonction FREEZE et l'isolation galvanique entre les canaux et le bus, testée à 500 V DC ; la longueur de câble admissible atteint 600 m sans blindage et 1000 m avec blindage. L'alimentation de l'électronique 24 V DC (4L+, 5L+) est protégée contre l'inversion de polarité avec un report de microcoupure de 20 ms minimum, la consommation est de 180 mA maximum et la dissipation thermique typique de 4 W. La signalisation comprend une LED verte par canal, une LED verte ON pour la tension d'alimentation, une LED rouge BF pour la surveillance du bus et une LED rouge SF pour le défaut groupé. Dimensions du module 145 x 60 x 60,5 mm pour environ 130 g, code douanier 85389091, origine Allemagne, EAN 4025515057994. Référence arrêtée par le constructeur et désormais proposée comme pièce de rechange d'automatisation pour la maintenance, le dépannage et le remplacement de stations ET 200L existantes : vérifiez la compatibilité avec votre configuration STEP 7, votre plan de câblage et votre bloc de bornes avant mise en service.
