6ES7322-1EH01-0AA0
Siemens
SIMATIC S7
S7-300
Module de sortie numérique Siemens SIMATIC S7-300 SM 322 6ES7322-1EH01-0AA0 - 16 sorties DO 120 V AC 0,5 A isolation optique
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Module de sortie numérique Siemens SIMATIC S7-300 SM 322 6ES7322-1EH01-0AA0 - 16 sorties DO 120 V AC 0,5 A isolation optique

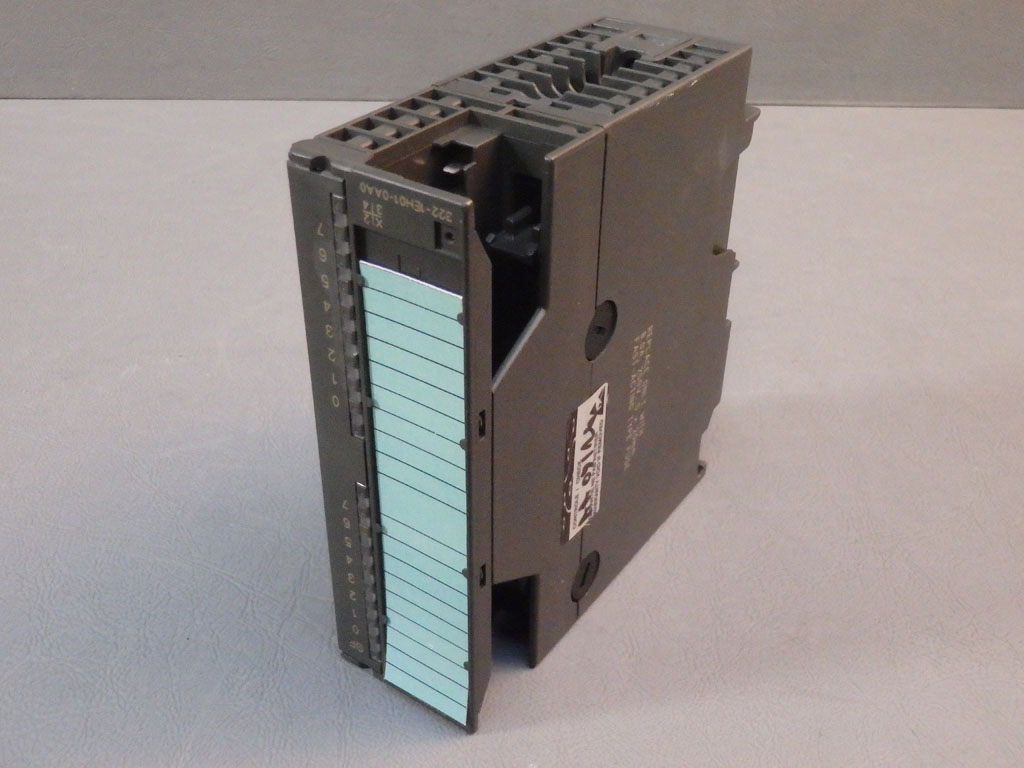

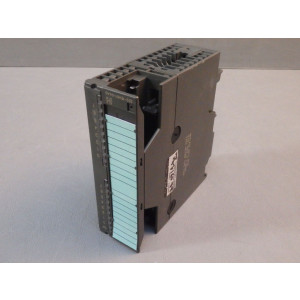

Module de sortie numérique SM 322 pour automate Siemens SIMATIC S7-300, référence 6ES7322-1EH01-0AA0. Il offre 16 sorties numériques (DO) en 120 V AC / 0,5 A par voie, isolées électriquement par groupes de 8 et protégées par isolation optique. Raccordement par connecteur frontal 20 broches, format compact 40 x 125 x 117 mm pour montage en armoire. Idéal pour piloter électrovannes AC, contacteurs, démarreurs et voyants de signalisation en environnement industriel.
Le 6ES7322-1EH01-0AA0 est un module de sortie numérique SM 322 du système d'automatisation Siemens SIMATIC S7-300, conçu pour la commande de charges alternatives dans les installations industrielles. Cette carte d'extension E/S délivre 16 sorties numériques (DO) en 120 V AC avec un courant nominal de 0,5 A par voie et une tension de charge assignée de 120 V AC. Les sorties sont isolées électriquement par groupes de 8 et séparées du bus fond de panier, ce qui limite les perturbations et protège l'automate en cas de défaut sur l'actionneur.

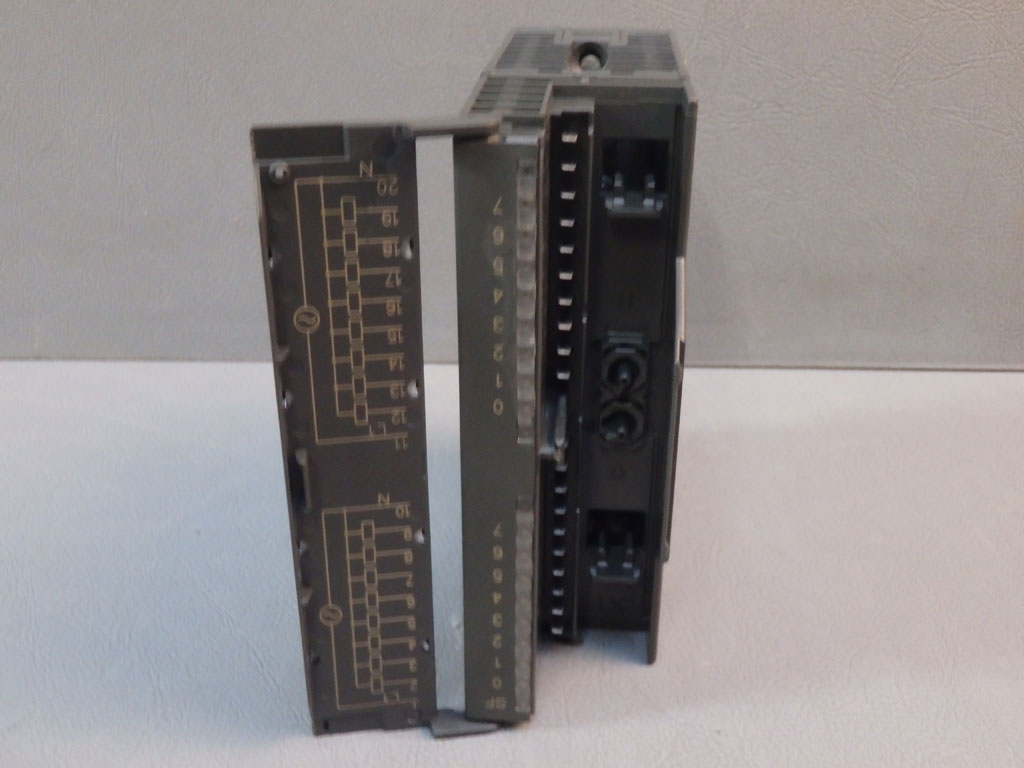

Le module SM 322 16 DO AC 120 V se raccorde au moyen d'un connecteur frontal 20 broches et s'enfiche directement sur le rail profilé du châssis S7-300, aux côtés de la CPU et des autres modules de signaux. Chaque voie dispose d'une LED de signalisation verte pour visualiser l'état de sortie et faciliter le diagnostic lors de la mise en service ou du dépannage. La protection électronique contre les courts-circuits et la limitation de la tension de coupure des charges inductives assurent un fonctionnement fiable avec des électrovannes AC, des contacteurs, des démarreurs de petit moteur et des lampes de signalisation.
Utilisé également sur les configurations ET 200M en périphérie décentralisée, ce module de sortie est une pièce de rechange recherchée pour la maintenance et la réparation des installations équipées de S7-300. Sa fabrication étant arrêtée, la disponibilité se fait principalement via le marché de la pièce de rechange et du matériel reconditionné testé. Caractéristiques techniques principales : 16 sorties DO, 120 V AC, 0,5 A par voie, isolation optique, isolation entre voies par groupes de 8, connecteur frontal 20 broches, dimensions 40 x 125 x 117 mm, poids environ 0,317 kg, indice de protection IP20 pour montage en coffret électrique. Vérifier la compatibilité de la référence et du type de sortie avec votre configuration matérielle STEP 7 avant remplacement.
