6SE6420-2UC21-1BA1

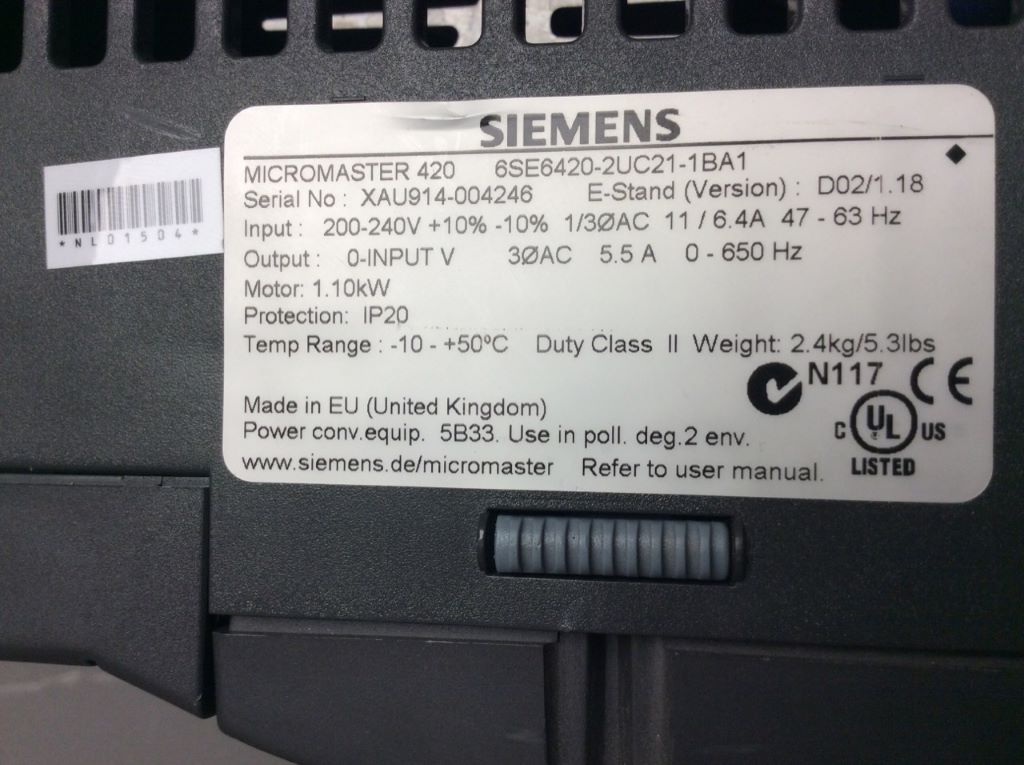

Le variateur de fréquence Siemens MICROMASTER 420 référence 6SE6420-2UC21-1BA1, également écrit 6SE64202UC211BA1, est un convertisseur de fréquence compact et modulaire conçu pour le contrôle de vitesse précis des moteurs asynchrones triphasés en environnement industriel. Ce modèle est alimenté en 1/3 AC 200-240 V (+10/-10%), fréquence réseau 47 à 63 Hz, et délivre une puissance de 1,1 kW soit 1,5 CV en couple constant comme en couple quadratique. Il s agit de la version sans filtre EMC intégré, la variante filtrée portant une autre référence. Le MICROMASTER 420 offre une fréquence de sortie réglable de 0 à 650 Hz, un courant de sortie nominal de 5,5 A et une technologie IGBT de dernière génération garantissant fiabilité, précision de commande, fonctionnement silencieux du moteur et excellente efficacité énergétique de 96 à 97%. La capacité de surcharge atteint 150% du courant nominal pendant 60 secondes toutes les 5 minutes. Les modes de commande pris en charge sont la caractéristique U/f linéaire, la caractéristique U/f parabolique, la caractéristique U/f multipoints programmable et la régulation de courant d excitation FCC, couvrant la majorité des applications standard de variation de vitesse. La communication est assurée par les interfaces RS485 et RS232 avec protocole USS, et peut être étendue avec les modules optionnels PROFIBUS, DeviceNet ou CANopen pour une intégration en réseau d automatisation. La connectique comprend 3 entrées TOR paramétrables isolées galvaniquement, 1 entrée analogique 0-10 V configurable, 1 sortie relais et 1 sortie analogique. Le boîtier de taille de châssis B mesurant 202 x 149 x 172 mm (H x l x P) pour environ 2,9 kg est protégé en IP20 et fonctionne sur une plage de température ambiante de -10 à +50 degrés C, avec une altitude d installation jusqu à 1000 m sans déclassement. La face avant intègre le panneau d affichage d état SDP (Status Display Panel); le BOP (Basic Operator Panel) et l AOP (Advanced Operator Panel) sont disponibles en option. Les fonctions de protection couvrent sous-tension, surtension, surcharge, défauts à la terre, courts-circuits, décrochage et calage moteur, surchauffe moteur et variateur ainsi que verrouillage des paramètres. Ce variateur de rechange est couramment utilisé dans les convoyeurs, pompes, ventilateurs, machines-outils, machines textiles et lignes de production automatisées. Produit adapté aux intégrateurs, techniciens de maintenance et acheteurs professionnels recherchant une pièce détachée d électronique industrielle fiable, certifiée CE et conforme aux directives basse tension, EMC et RoHS, normes UL, cUL et C-tick. Référence MLFB 6SE6420-2UC21-1BA1, EAN 4019169452779, code SH 85044095.
