6SE6420-2UD17-5AA0

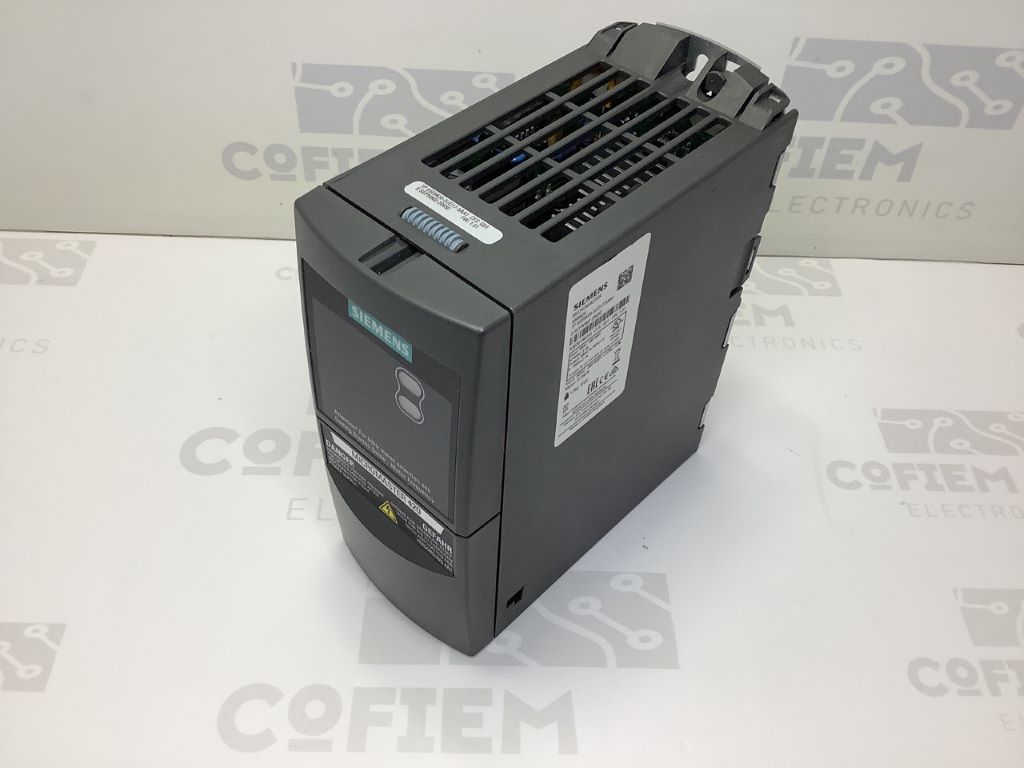

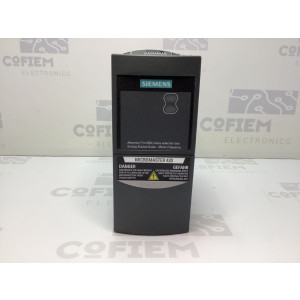

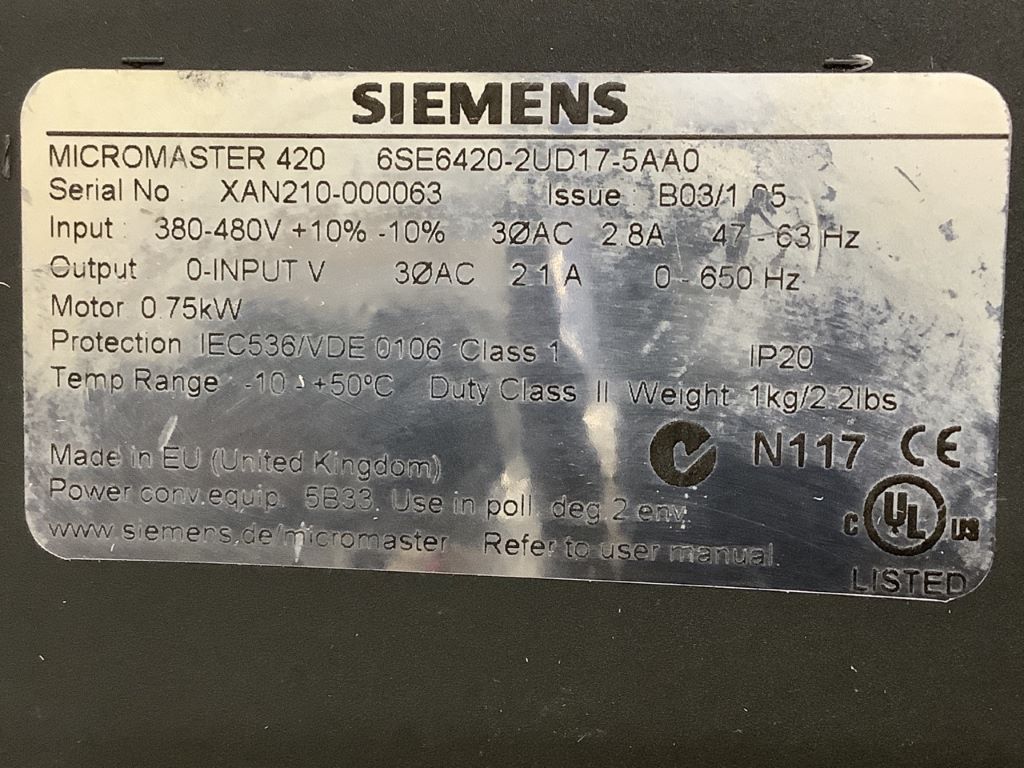

Le 6SE6420-2UD17-5AA0 est un variateur de fréquence Siemens de la gamme MICROMASTER 420, référence MLFB 6SE6420-2UD17-5AA0. Ce convertisseur de fréquence (drive AC, variateur de vitesse) compact est dimensionné pour un moteur asynchrone triphasé de 0,75 kW (1 CV), en couple constant comme en couple quadratique, avec une alimentation réseau triphasée 380 à 480 V AC plus ou moins 10 pour cent, fréquence 47 à 63 Hz, et une fréquence de sortie réglable de 0 à 650 Hz. La version 2UD est livrée sans filtre CEM intégré, non filtrée, les filtres CEM classe A ou classe B selon EN 55011 restant disponibles en accessoire pour l installation. Les modes de commande couvrent la caractéristique U/f linéaire, la caractéristique U/f parabolique, la commande U/f multipoints et la régulation de courant d excitation FCC, avec une fréquence de découpage paramétrable de 2 à 16 kHz par pas de 2 kHz. Le variateur assure une capacité de surcharge de 150 pour cent du courant de sortie assigné pendant 60 secondes sur une période de 5 minutes, adaptée aux démarrages exigeants. Les entrées et sorties comprennent 3 entrées TOR paramétrables isolées galvaniquement, sélectionnables PNP ou NPN, 1 entrée analogique 0-10 V pour consigne ou retour PI, 1 sortie relais 30 V CC 5 A et 1 sortie analogique paramétrable 0-20 mA, plus 7 fréquences fixes et 4 fréquences occultées paramétrables. La communication série s effectue via RS-485, avec option RS-232. Les fonctions de protection intégrées couvrent la sous-tension, la surtension, la surcharge, le défaut à la terre, le court-circuit, le décrochage et calage moteur, la surchauffe moteur et variateur, ainsi que le verrouillage des paramètres. Le boîtier est de type IP20, la température ambiante de service va de moins 10 à plus 50 degrés Celsius, l altitude d installation jusqu à 1000 m sans déclassement, les dimensions sont de 173 x 73 x 149 mm (hauteur x largeur x profondeur) en taille constructive FSA, pour un poids d environ 1,3 kg. Le variateur est conforme aux normes UL, cUL, CE et C-tick, directives basse tension 73/23/CEE et CEM 89/336/CEE. Il est livré sans AOP ni BOP, panneaux de commande Basic Operator Panel et Advanced Operator Panel et modules optionnels PROFIBUS disponibles séparément. Ce variateur MICROMASTER 420 convient au pilotage de moteurs triphasés dans les applications industrielles telles que pompes, ventilateurs, convoyeurs, mélangeurs, compresseurs et lignes de production. Il constitue également une solution de rechange fiable pour remplacer un variateur défaillant ou obsolète d une installation existante, avec une mise en service rapide via les paramètres standard et une intégration aisée dans les armoires électriques grâce à son format compact en taille FSA.
