6SE6420-2UD21-5AA0

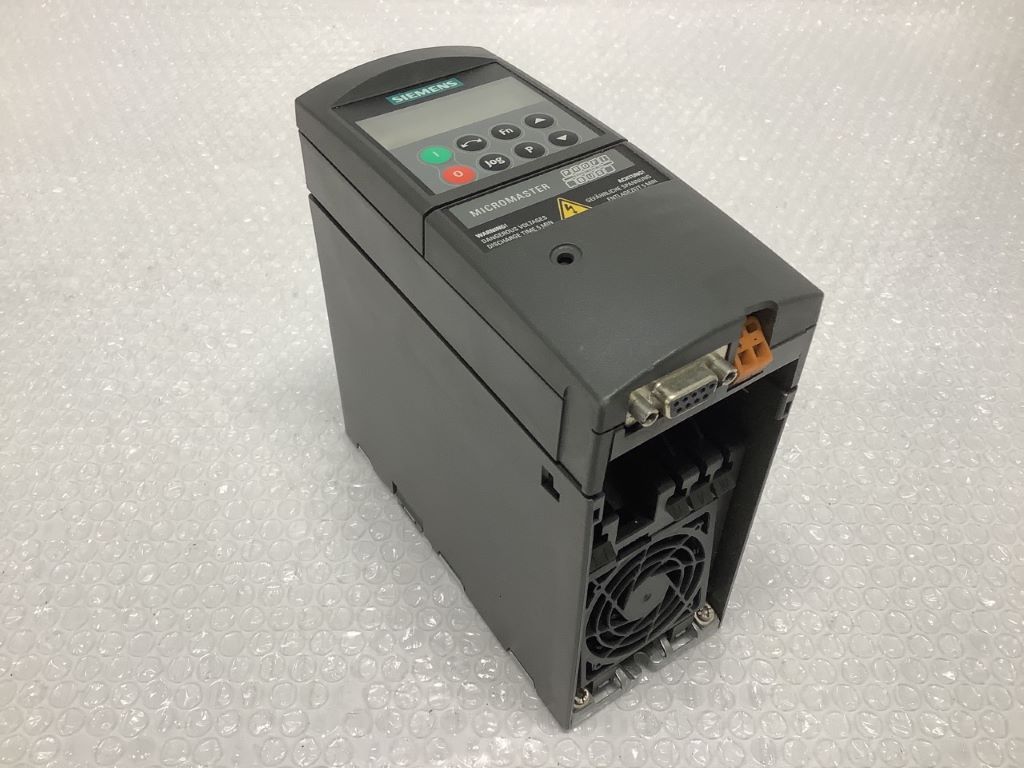

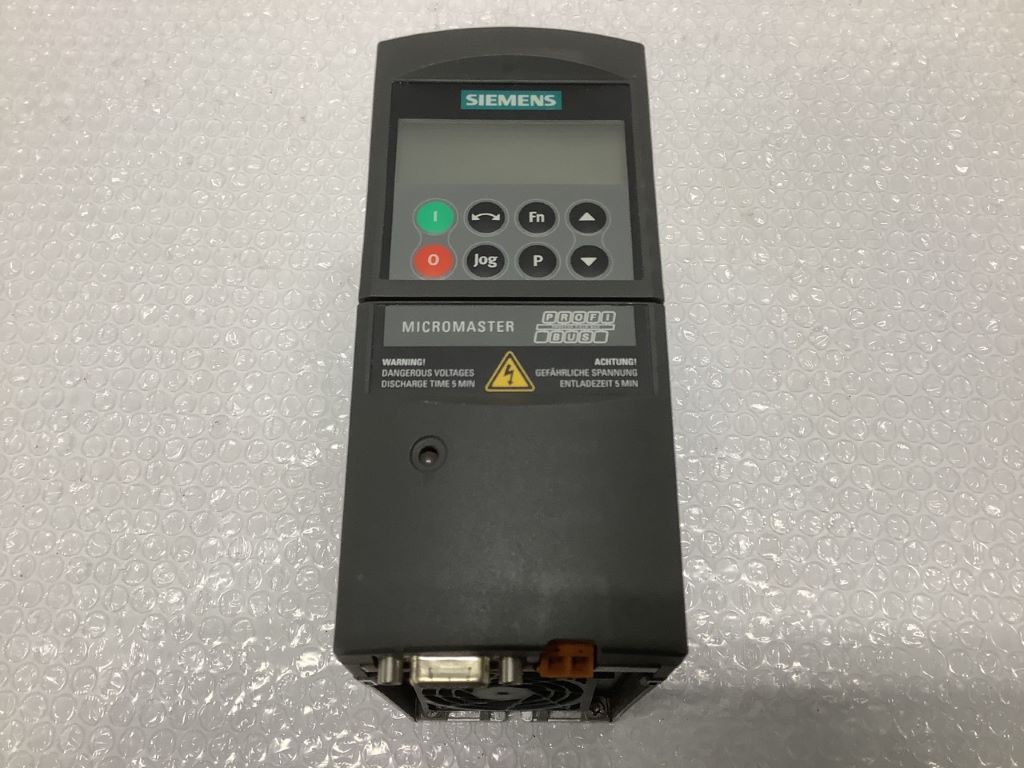

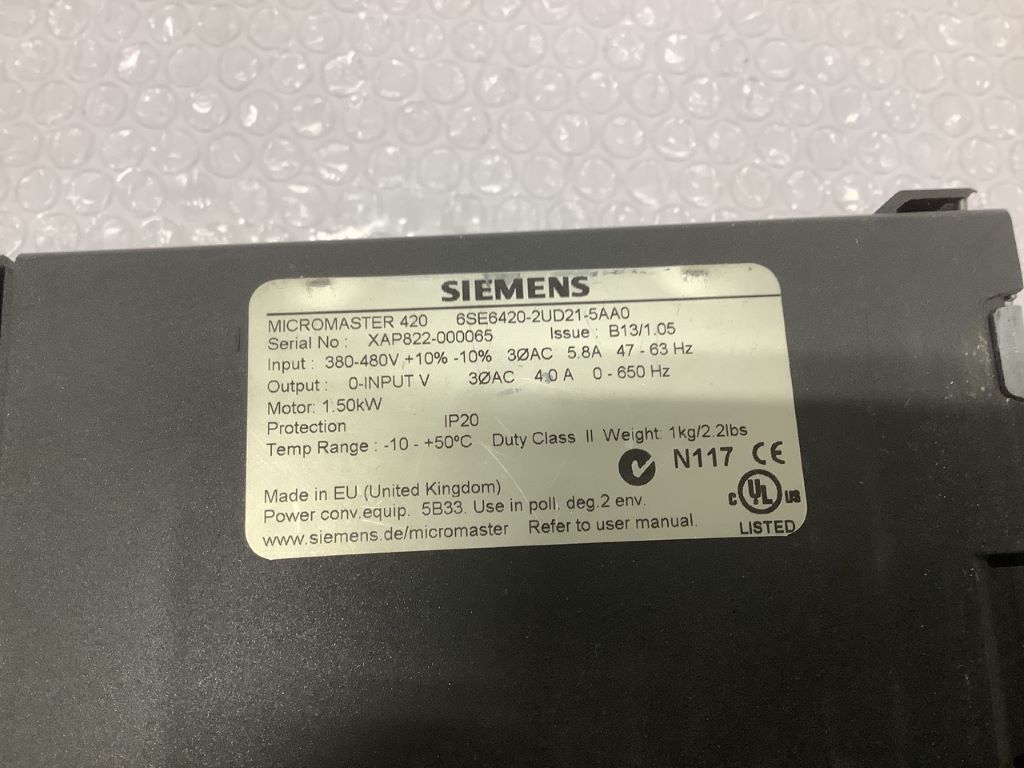

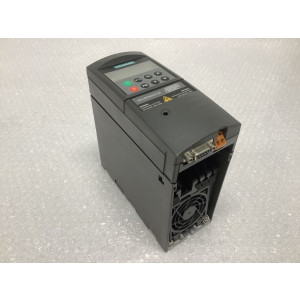

Le variateur de fréquence Siemens MICROMASTER 420 référence 6SE6420-2UD21-5AA0 est un convertisseur de fréquence compact de 1,5 kW conçu pour la variation de vitesse des moteurs asynchrones triphasés dans les applications d automatisation industrielle. Ce modèle non filtré (unfiltered) fonctionne sur un réseau triphasé 3AC 380 à 480 V plus ou moins 10 pour cent, 47 à 63 Hz, avec un courant d entrée de 5,8 A et un courant de sortie assigné de 4 A. Il délivre une plage de fréquence de sortie de 0 à 650 Hz et supporte une surcharge de 150 pour cent du courant de sortie assigné pendant 60 s, avec un couple constant de 1,5 kW et un couple variable de 1,5 kW. Le facteur de puissance est supérieur ou égal à 0,7 et le rendement du variateur atteint 96 à 97 pour cent. Modes de commande disponibles : caractéristique U/f linéaire, U/f linéaire avec régulation de courant d excitation FCC, U/f parabolique et U/f multipoints. La fréquence de découpage est réglable de 2 à 16 kHz par pas de 2 kHz, avec 7 fréquences fixes et 4 plages de fréquences occultables paramétrables. Le variateur dispose de 3 entrées TOR paramétrables à séparation galvanique (PNP/NPN), d une entrée analogique 0-10 V configurable ou utilisable comme 4ème entrée TOR, d une sortie à relais 30 V CC 5 A, d une sortie analogique 0-20 mA et d une interface série RS-485 (RS-232 en option). Le freinage s effectue par injection de courant continu et freinage combiné. Protection IP20, température ambiante de service -10 à plus 50 degrés Celsius, température de stockage -40 à plus 70 degrés Celsius, humidité relative inférieure à 95 pour cent sans condensation, altitude jusqu à 1000 m sans déclassement. Dimensions 173 x 73 x 149 mm (H x L x P), poids environ 1,3 kg. Conforme aux normes UL, cUL, CE et C-tick et au marquage CE selon les directives basse tension et compatibilité électromagnétique. Ce variateur MICROMASTER 420 est la référence idéale comme pièce de rechange pour vos systèmes de contrôle moteur, machines de production, convoyeurs, pompes, ventilateurs et autres équipements d entraînement. Pour le pilotage, le paramétrage ou la mise en service, un panneau opérateur BOP ou AOP est disponible en option. Ce modèle a été remplacé par la version 6SE6420-2UD21-5AA1 mais reste pleinement fonctionnel pour de nombreuses applications et installations existantes.
