6SE6420-2UD27-5CA1

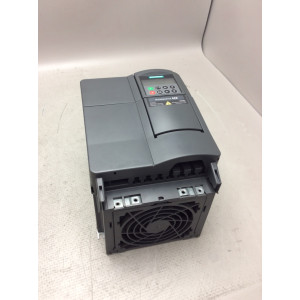

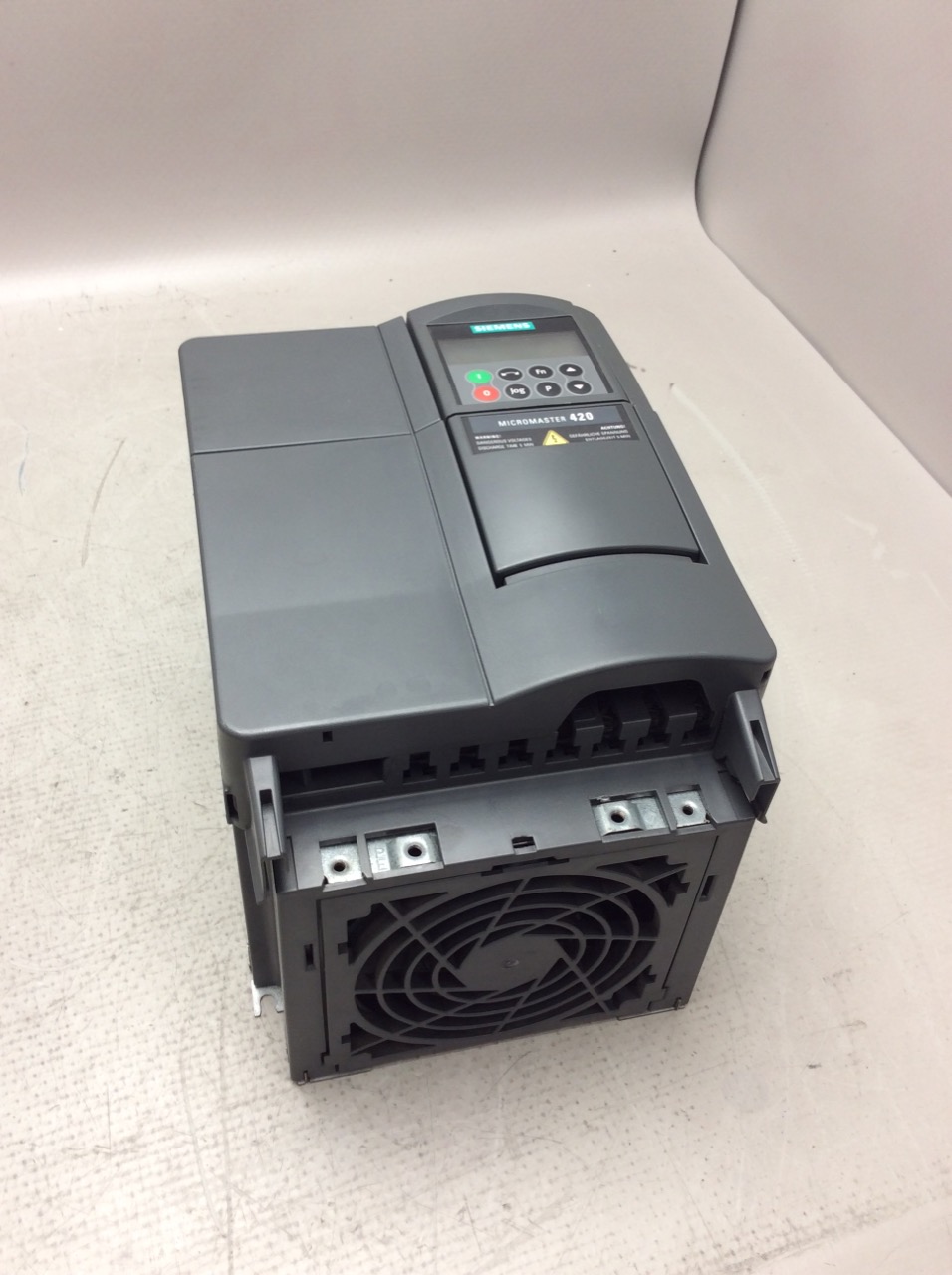

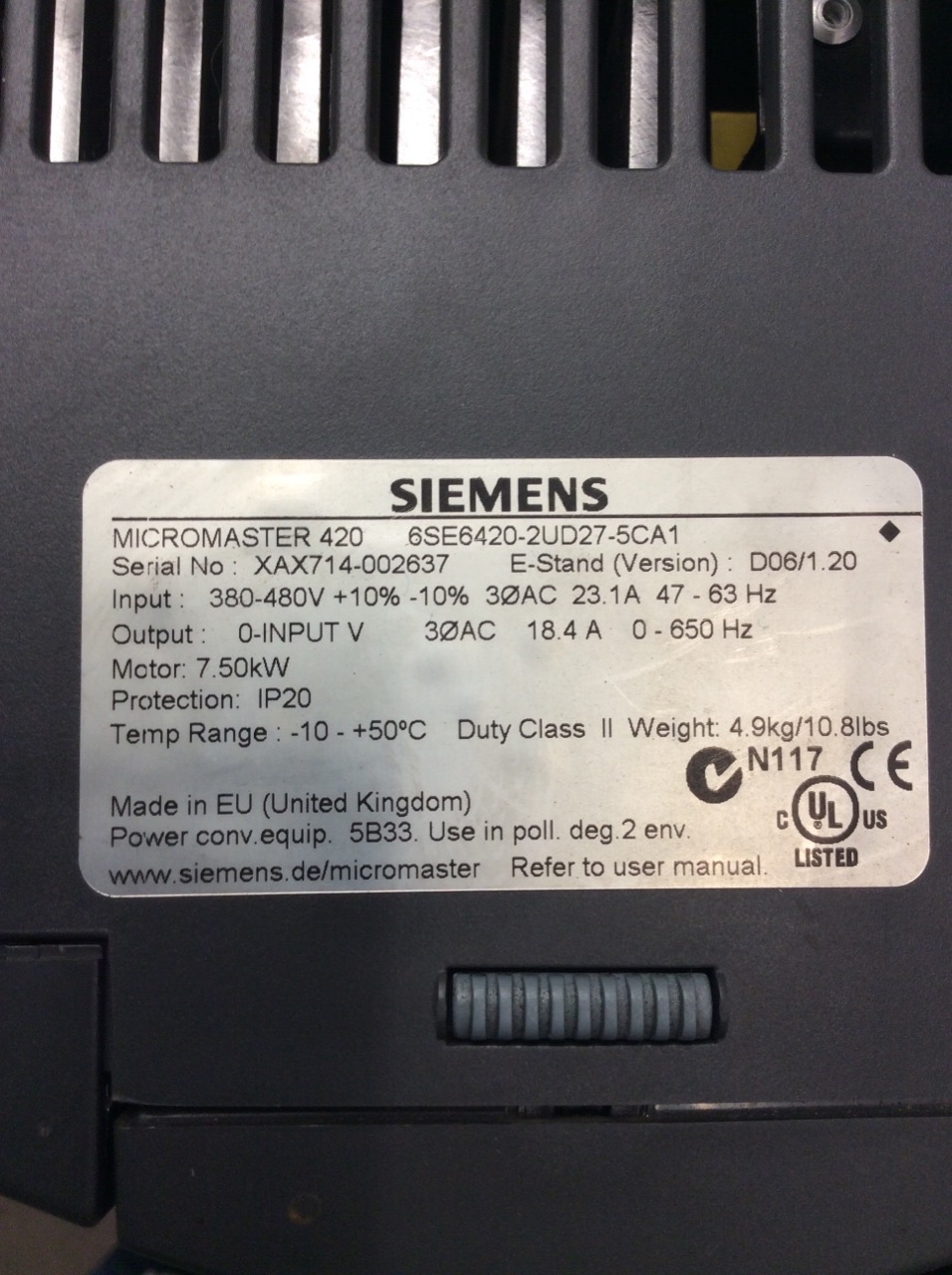

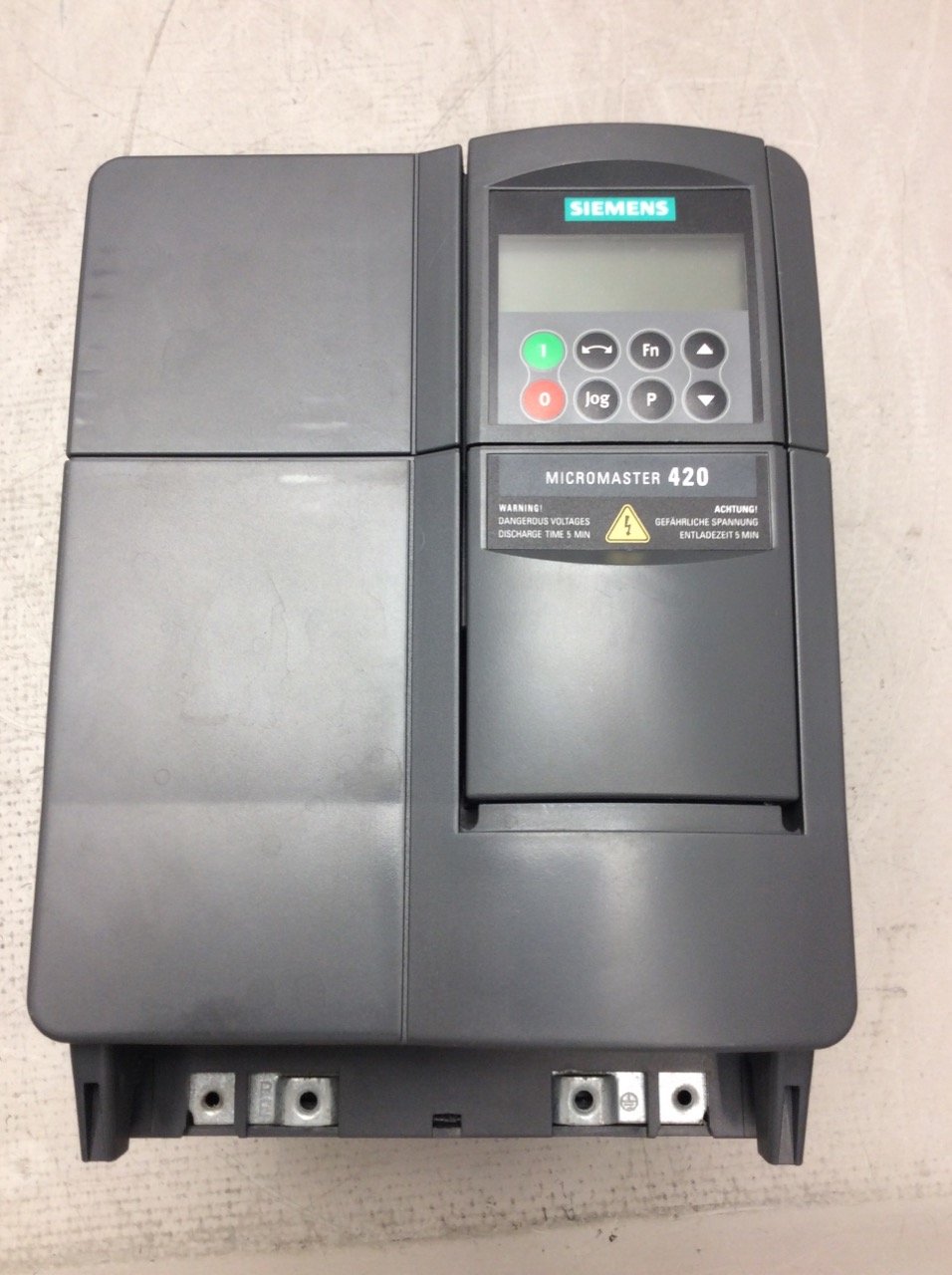

Le variateur de fréquence Siemens MICROMASTER 420 référence 6SE6420-2UD27-5CA1 est un convertisseur de fréquence industriel conçu pour la régulation de vitesse et de couple des moteurs asynchrones triphasés. Ce modèle délivre une puissance nominale de 7,5 kW (10 CV) en couple constant et en couple variable, avec une alimentation secteur triphasée 3AC 380-480 V AC (+10/-10 %), 47-63 Hz, un courant d'entrée nominal de 22 A et un courant de sortie de 19 A. La plage de fréquence de sortie s'étend de 0 à 550 Hz, extensible jusqu'à 650 Hz selon la configuration, avec une capacité de surcharge de 150 % pendant 60 secondes. Cette version CA1 est livrée sans filtre CEM (EMC) intégré, en boîtier IP20 de dimensions 245 x 185 x 195 mm (H x L x P) et d'un poids d'environ 5,5 kg, adaptée au montage mural ou en armoire électrique à une température ambiante de -10 à +50 degrés Celsius. Le drive intègre une commande par microprocesseur à technologie IGBT, une commande scalaire U/f et le contrôle du courant de flux (FCC) pour une excellente réponse dynamique, une limitation rapide de courant (FCL), un freinage par injection de courant continu, des rampes d'accélération et de décélération avec lissage programmable, ainsi qu'un régulateur PI pour la régulation en boucle fermée. L'interface standard comprend une entrée analogique 0-10 V utilisable comme quatrième entrée numérique, trois entrées numériques isolées programmables, une sortie analogique 0-20 mA, une sortie relais programmable et une communication série RS485 (USS). Des accessoires externes comme les pupitres BOP et AOP, le module PROFIBUS et les filtres CEM sont disponibles séparément. Les protections intégrées couvrent la surchauffe, le court-circuit, la surtension, la sous-tension, la surintensité et le défaut de terre. Applications typiques : pompes, ventilateurs, convoyeurs, mélangeurs, extrudeuses, machines d'emballage, industrie textile et agroalimentaire. Ce produit Siemens est en fin de vie (discontinué) ; il est proposé comme pièce de rechange industrielle pour la maintenance et le remplacement d'installations existantes, la référence de remplacement recommandée par Siemens étant le SINAMICS G120C. Vérifiez la compatibilité mécanique et paramétrique avant toute substitution.
