6SE7033-2EG80-Z

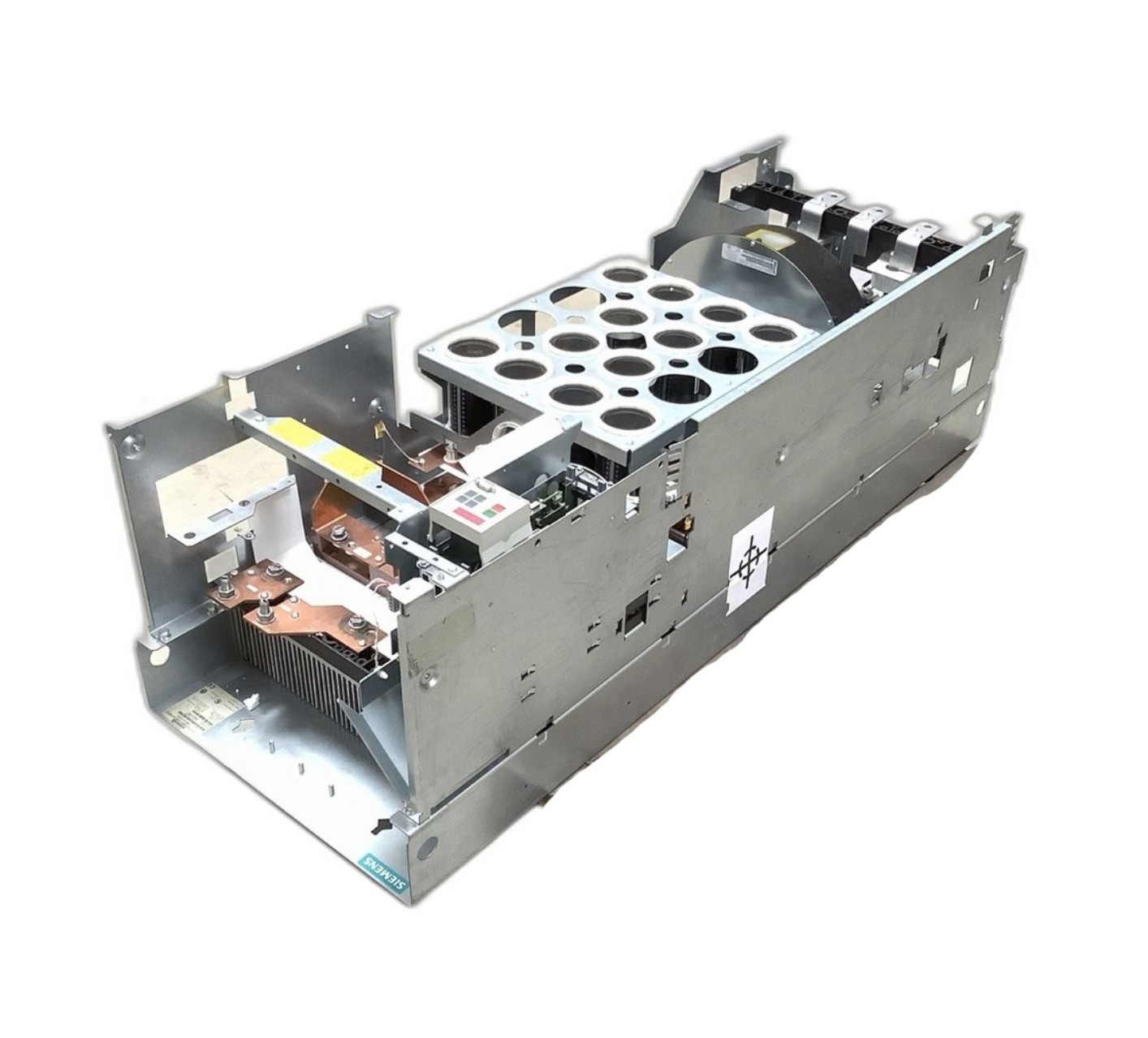

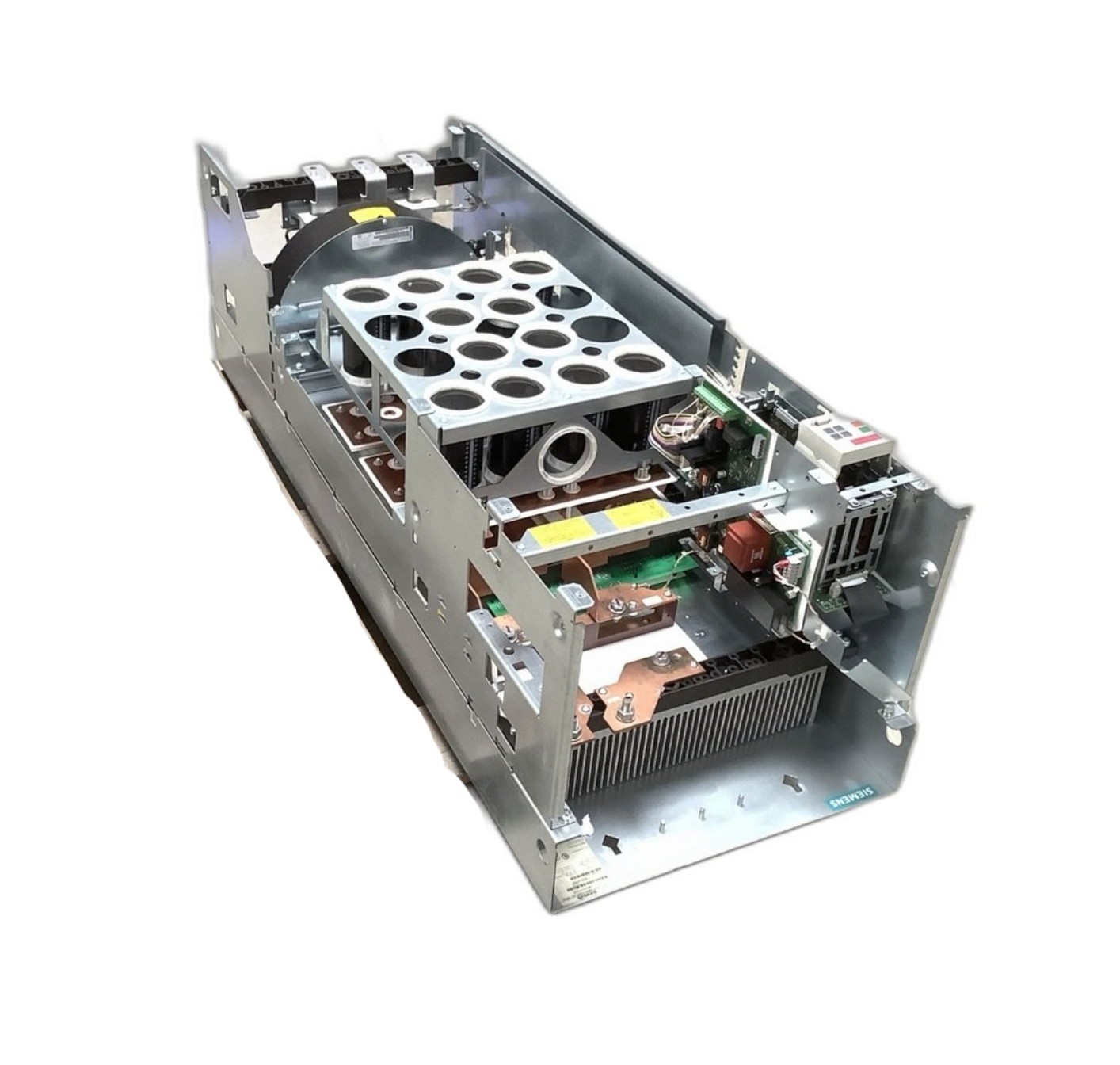

Le 6SE7033-2EG80-Z est une unité AFE d'alimentation et de récupération Siemens SIMOVERT MASTERDRIVES, module de puissance bidirectionnel de référence pour la conversion d'énergie dans les entraînements industriels. Il est conçu pour un réseau triphasé 3 AC 380 V à 460 V (-20 % / +5 %), 50/60 Hz, avec un courant nominal de 315 A, une puissance onduleur nominale de 160 kW et une puissance nominale d'alimentation et de récupération de 214 kW, avec une liaison DC 600 à 740 V. Fonctionnement AFE Active Front End : ce redresseur actif assure une conversion CA-DC bidirectionnelle avec un facteur de puissance réseau cos phi supérieur ou égal à 0,98, un rendement d'environ 0,97 en régime nominal et un cos phi convertisseur inférieur à 0,98. Il renvoie l'énergie de freinage vers le réseau au lieu de la dissiper en chaleur, ce qui réduit la consommation électrique et supprime le besoin de résistance de freinage pour les applications à forte inertie ou à cycles de freinage fréquents. Caractéristiques techniques : refroidissement à air, perte de puissance d'environ 3,47 kW à 2,5 kHz, débit d'air de refroidissement de 0,41 m3/s, niveau de pression acoustique d'environ 82 dB(A), alimentation auxiliaire DC 24 V (20 à 30 V), ventilation AC 230 V et classe de charge II selon EN 60146-1-1. Boîtier IP00 destiné à une installation en armoire électrique, dimensions environ 508 x 1450 x 508 mm et poids approximatif de 155 kg. La référence intègre les indices 5 et 7 correspondant aux configurations MASTERDRIVES Motion Control et Motion Control Performance 2. Applications et maintenance : pièce de rechange et de maintenance pour la réparation, le remplacement ou la remise en état de variateurs de fréquence SIEMENS SIMOVERT MASTERDRIVES en environnement exigeant, notamment lignes de production, machines-outils, laminoirs, convoyeurs, pompes, ventilateurs, centrifugeuses, engins de levage et applications de récupération d'énergie. La fonction Z désigne une version spéciale documentée, livrée avec la documentation technique sur CD. Disponibilité : référence 6SE70332EG80Z ou 6SE7033-2EG80-Z proposée par les distributeurs spécialisés en automatisme, variateurs de vitesse, électronique industrielle et conversion d'énergie, avec stock, contrôle qualité et garantie constructeur ou distributeur. Produit d'origine Siemens fabriqué en Allemagne, statut EOP depuis le 1er octobre 2011, remplacé dans les nouvelles installations par les gammes SINAMICS, mais toujours recherché pour maintenir en service le parc installé. Pour un technicien, un automaticien ou un ingénieur maintenance, cette unité AFE garantit compatibilité directe, intégration sans modification et continuité de production des installations existantes.
