750-304
Wago
Série 750/753 - I/O System
WAGO 750-304 Coupleur de bus de terrain INTERBUS 500 kbaud pour système d'E/S 750
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

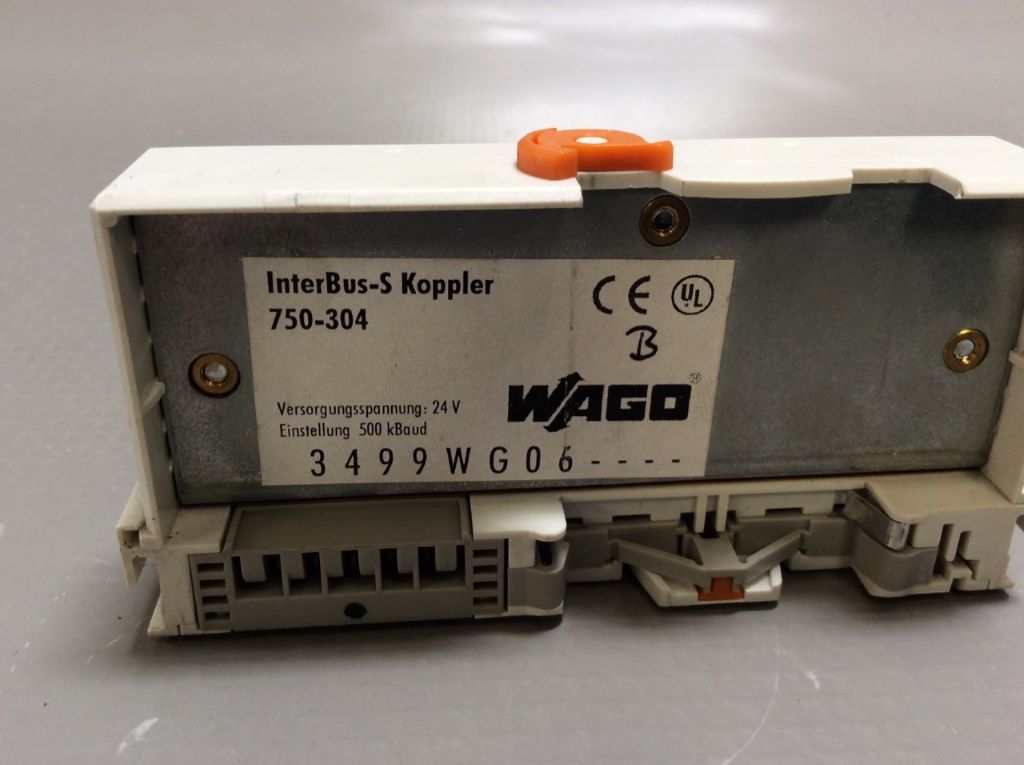

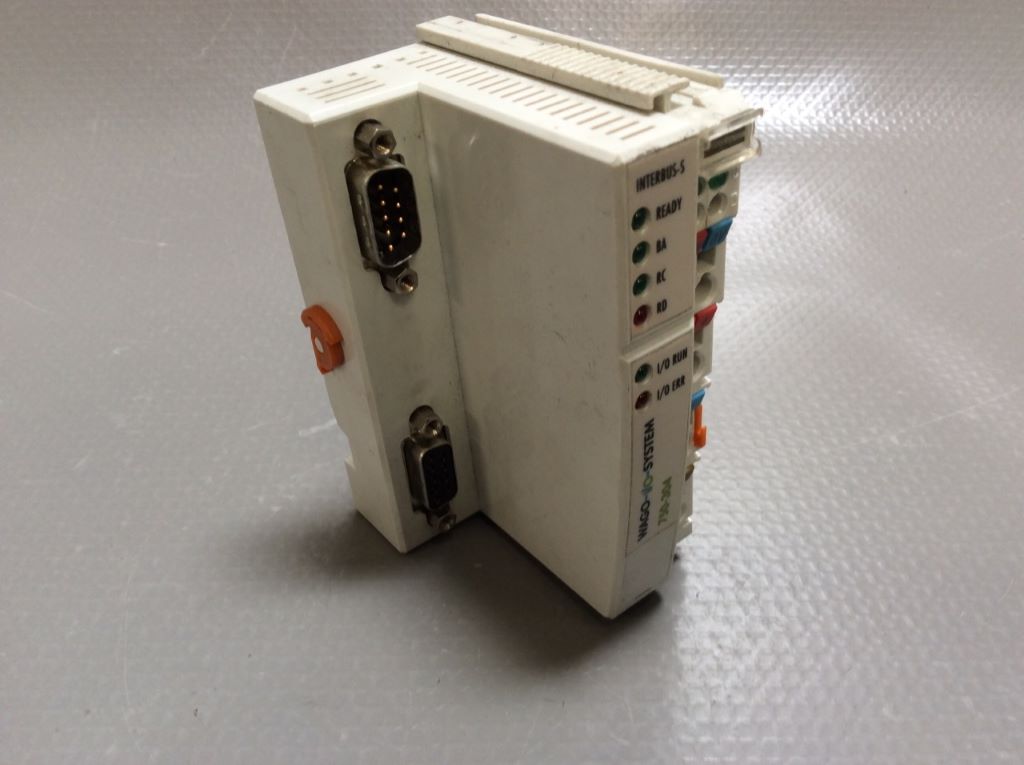

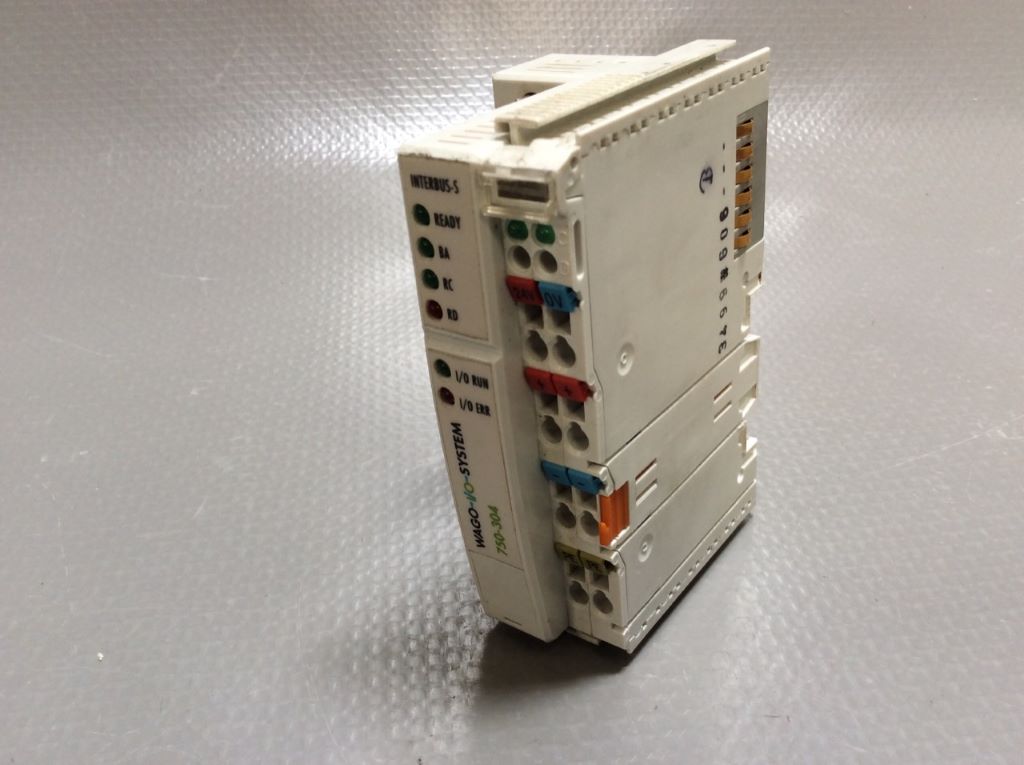

WAGO 750-304 Coupleur de bus de terrain INTERBUS 500 kbaud pour système d'E/S 750
Le WAGO 750-304 est un coupleur de bus de terrain INTERBUS 500 kbaud qui raccorde le système d'E/S WAGO 750 à un réseau INTERBUS en tant qu'esclave. Il détecte automatiquement les modules d'E/S numériques et analogiques, crée une image de processus locale jusqu'à 64 octets en entrée et 64 octets en sortie et gère jusqu'à 64 modules par nœud, soit environ 4096 points d'E/S. Alimentation 24 V DC, montage sur rail DIN 35, IP20, homologué ATEX et UL. Pièce de rechange pour armoires de commande et automatisation décentralisée.
Coupleur de bus de terrain WAGO 750-304 (référence alternative 750304) pour le système d'E/S modulaire WAGO 750 : interface de communication INTERBUS à 500 kbit/s reliant les capteurs et actionnaires terrain au contrôleur d'automatisation. Le coupleur reconnaît automatiquement les modules d'E/S enfichés et génère une image de processus locale mêlant signaux numériques transmis bit par bit et signaux analogiques transmis mot par mot, avec 64 bytes en entrée et 64 bytes en sortie. Capacité de 64 modules par nœud et jusqu'à 256 nœuds de bus de terrain sur un maître, soit environ 4096 points d'E/S. Alimentation système et terrain 24 V DC (-15 % / +20 %), courant absorbé 500 mA à charge nominale, 300 mA sur l'alimentation interne 5 V, courant total 1700 mA pour les modules d'E/S, contacts de puissance 10 A, isolation 500 V système/terrain. Connexion INTERBUS par connecteur D-Sub 9 mâle en entrée et D-Sub 9 femelle en sortie, bornes CAGE CLAMP pour conducteurs 0,08 à 2,5 mm² (AWG 28 à 14), interface de configuration 4 broches. Montage sur rail DIN 35, dimensions 50,5 x 100 x 71,1 mm, poids 187 g, boîtier polycarbonate et polyamide 6.6, indice de protection IP20, température de service 0 à +55 °C, stockage -25 à +85 °C. Conforme EN 50254, INTERBUS CLUB, EN 61000-6-2 et EN 61000-6-4 ; homologations UL 508, UL 121201 Class I Div 2, ATEX et IECEx Ex ec IIC T4 Gc, EAC, KC, INMETRO, CCCEx. Code ETIM EC001603, code douanier 85176200000, EAN 4045454526405, fabriqué en Allemagne. Idéal pour la maintenance et le remplacement d'installations INTERBUS existantes, la rénovation de machines, l'automatisation de fabrication et les architectures d'E/S déportées.
