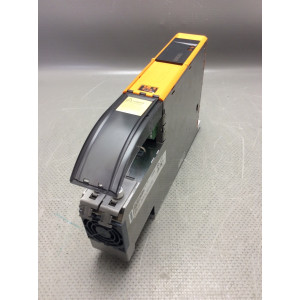

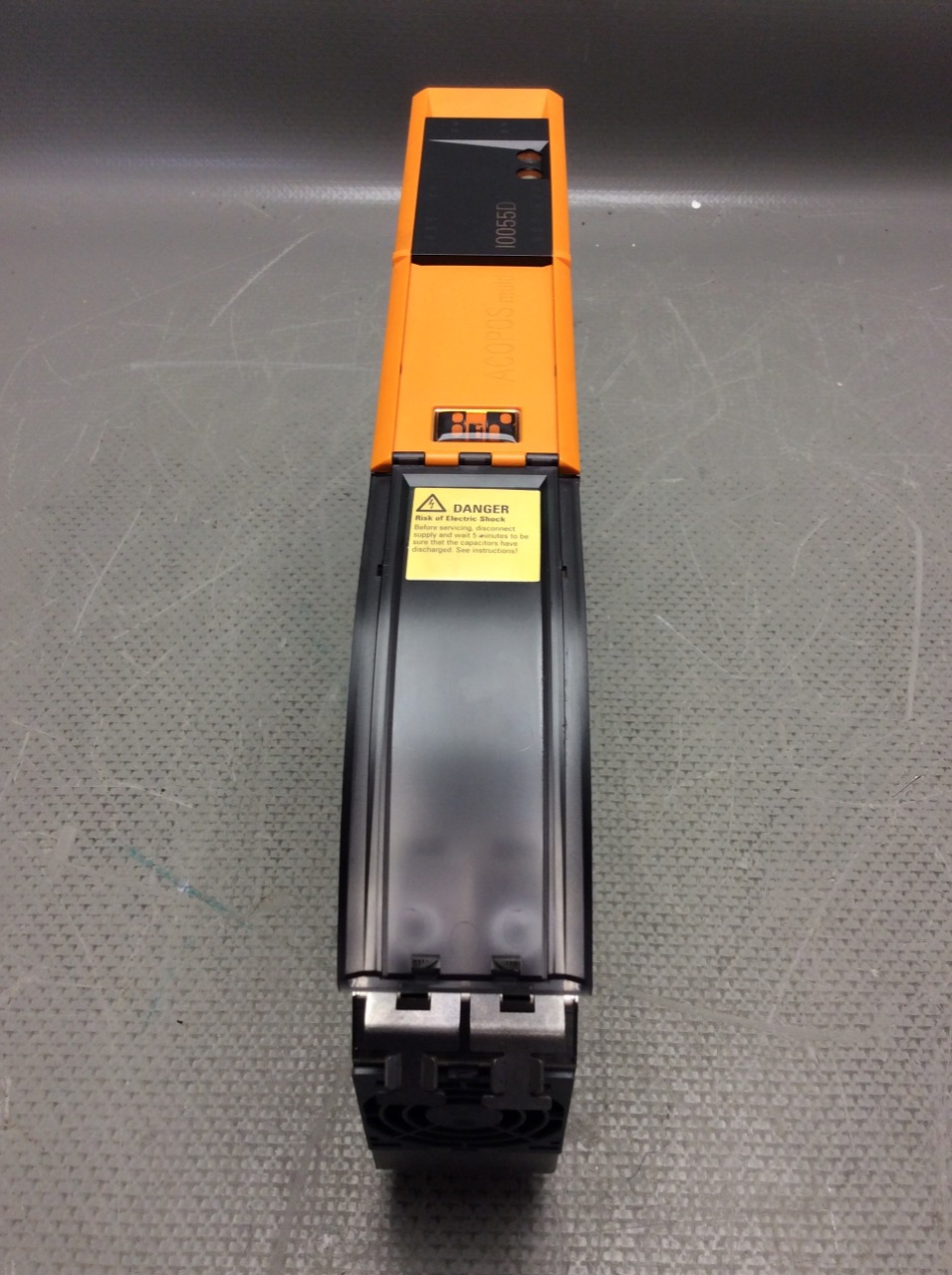

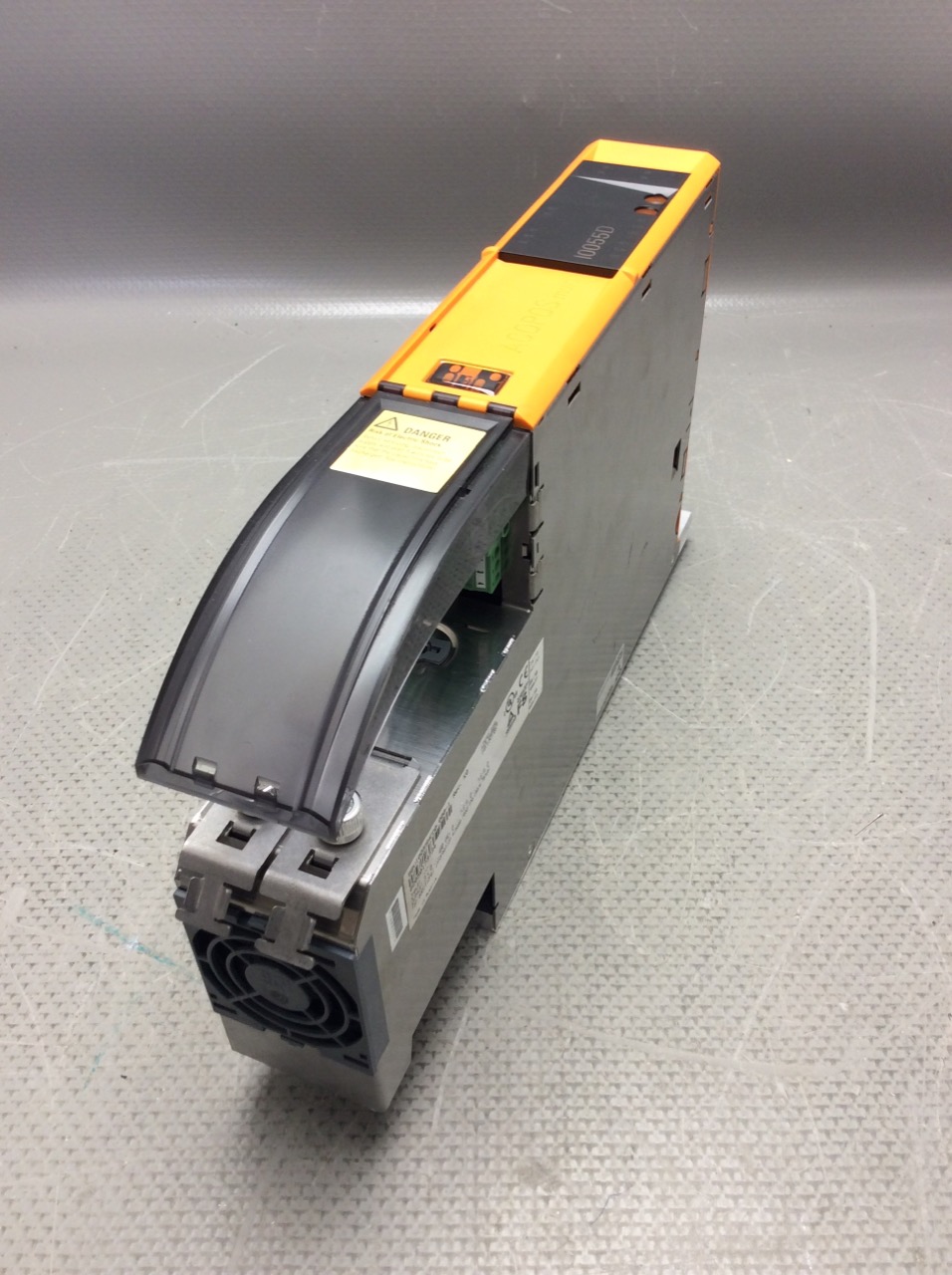

Module onduleur B&R ACOPOSmulti 8BVI0055HCD0.000-1 - 2 axes 7,6 A, cold plate
Module onduleur double axe B&R ACOPOSmulti 8BVI0055HCD0.000-1, 7,6 A et 5,5 kW par axe, bus continu 750 VDC, montage cold plate ou traversant, 2 interfaces encodeur EnDat 2.2, sorties frein de maintien et certification cULus.
Le 8BVI0055HCD0.000-1 est un module onduleur double axe de la gamme B&R ACOPOSmulti, conçu pour le pilotage de servo-moteurs synchrones sur les machines d automatisation industrielle. Il délivre un courant continu de 7,6 A eff et une puissance de 5,5 kW par raccordement moteur, avec un courant de pointe de 18,9 A eff, à partir d un bus continu de 750 VDC nominal (900 VDC max). Sa conception cold plate et montage traversant permet d extraire la chaleur directement vers le tableau ou le dissipateur, ce qui réduit l encombrement en armoire et augmente la densité de puissance de l installation. Le module intègre deux interfaces encodeur EnDat 2.2 (connecteurs DSUB 9 points, longueur de câble jusqu à 100 m, alimentation 12,5 V / 350 mA, transmission RS485 à 6,25 Mbit/s), deux sorties frein de maintien 24 VDC avec surveillance de coupure de câble, deux entrées trigger 24 VDC isolées et deux capteurs de température (500 ohms à 5 kilohms). La surveillance de surcharge, de court-circuit et de défaut à la terre est assurée en standard, la fréquence de découpage est réglable sur 5, 10 ou 20 kHz et le rendement thermique reste maîtrisé grâce au calcul des pertes documenté par le constructeur. Caractéristiques mécaniques : largeur 53 mm, hauteur 317 mm, profondeur 212 mm en cold plate (209 mm en traversant), poids environ 2,3 kg, largeur de module 1, indice de protection IP20, température de service 5 à 40 degrés Celsius en nominal et jusqu à 55 degrés Celsius avec déclassement, altitude jusqu à 4000 m. Le module se monte verticalement suspendu ou horizontal sur le dos de l ACOPOSmulti, communique sur le réseau POWERLINK de l automate B&R et est certifié CE, cULus, KC et EAC. Accessoires associés pour la maintenance : jeu de bornes à vis 8BZVI0055DS.000-1A, module de ventilation 8BXF001.0000-00, câbles moteur 8BCM et câbles encodeur 8BCF EnDat 2.2. Pièce de rechange disponible pour le remplacement, la réparation et le retrofit de machines équipées d ACOPOSmulti, avec contrôle et traçabilité pour les techniciens de maintenance et les bureaux d études.
