ATS01N232QN

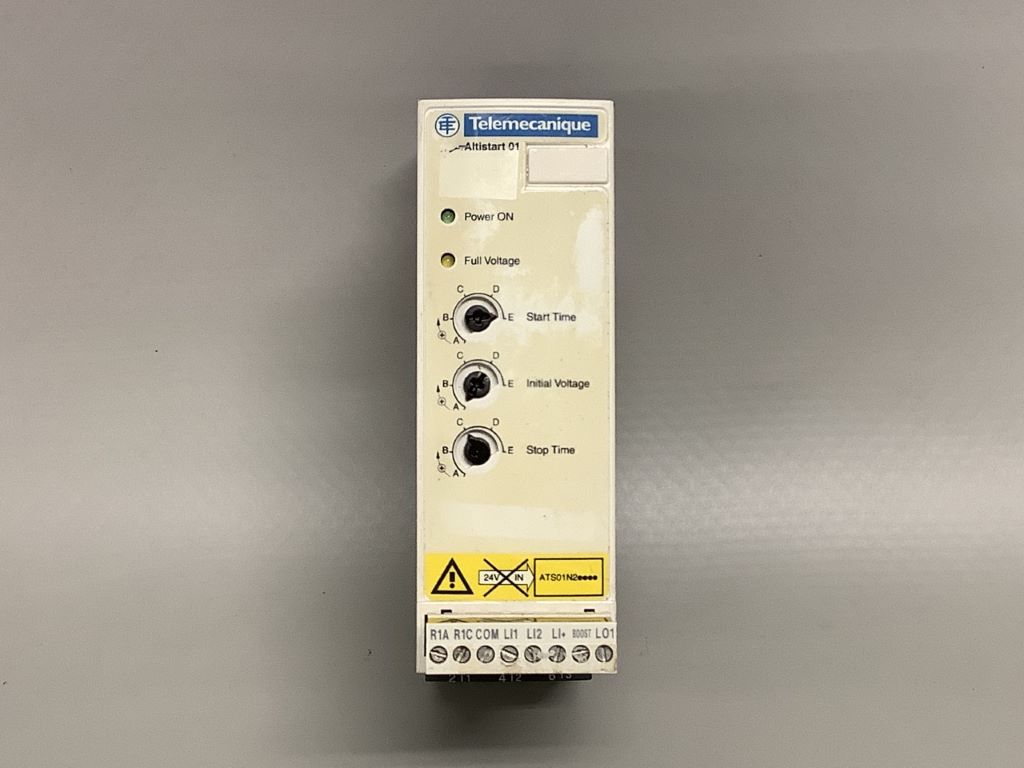

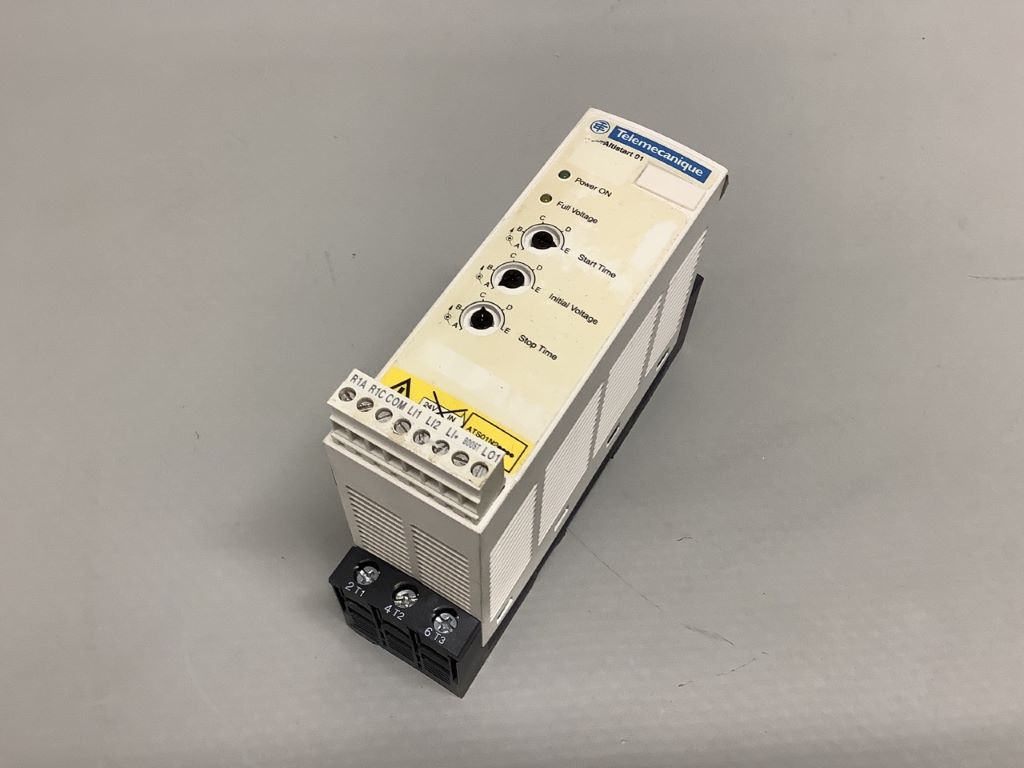

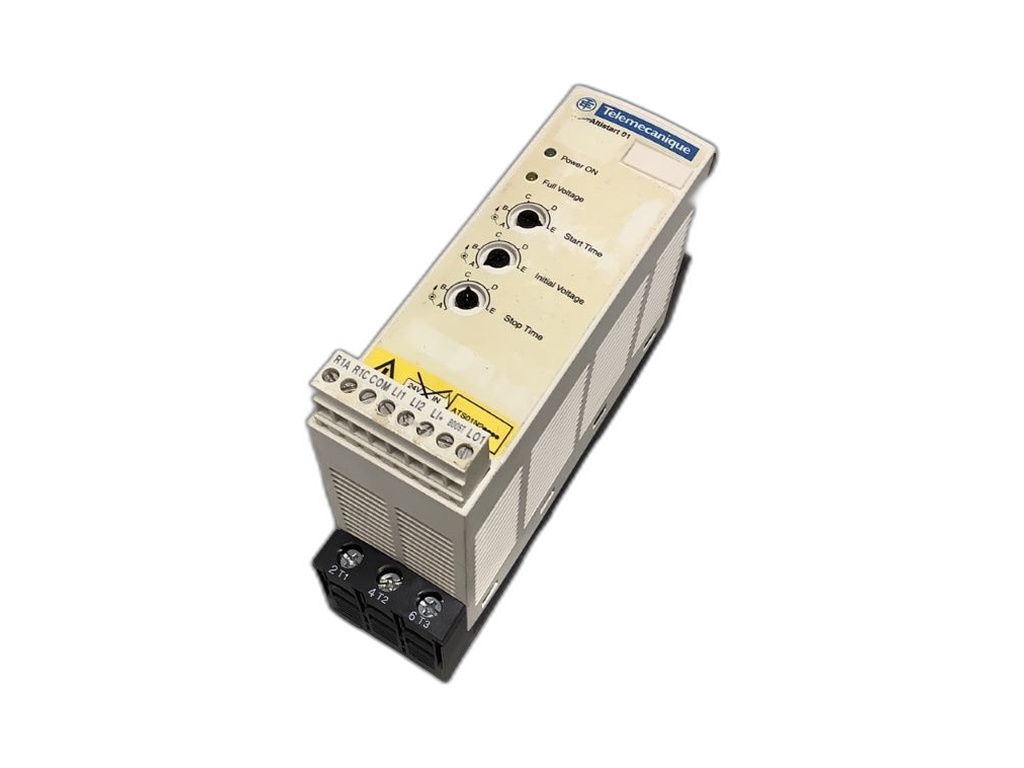

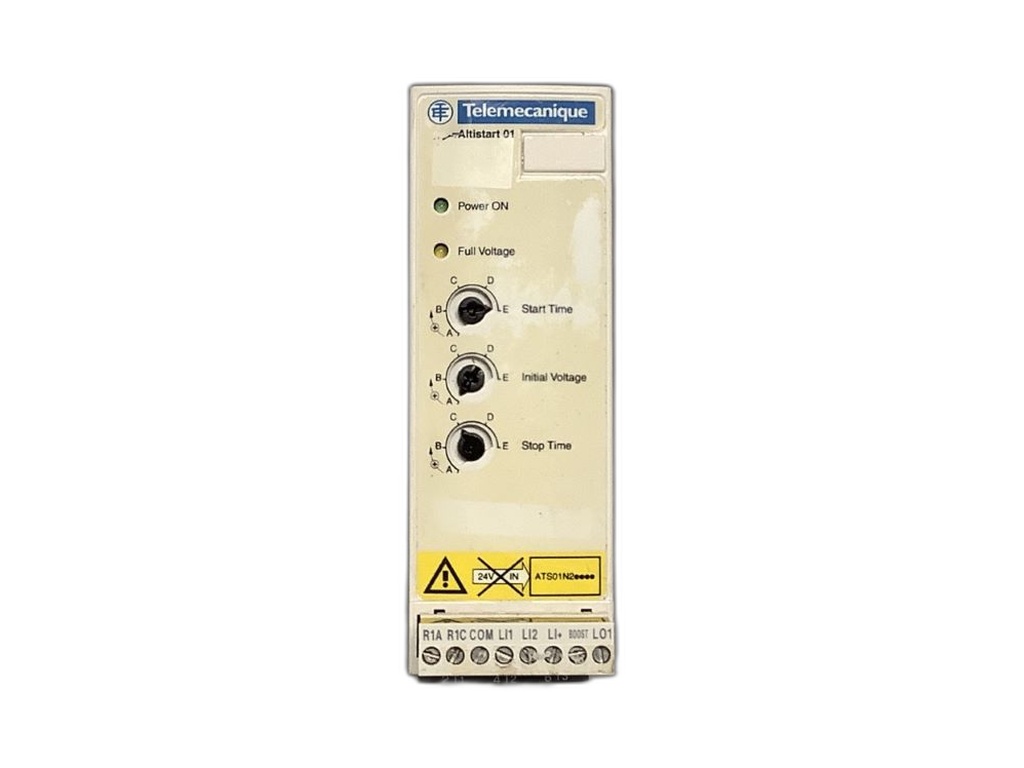

Le Schneider Electric Altistart 01 ATS01N232QN est un démarreur-ralentisseur progressif monodirectionnel, aussi appelé soft starter, conçu pour le démarrage et l arrêt en douceur des moteurs asynchrones triphasés. Il délivre un courant de service nominal Ie de 32 A à 40 degrés C et pilote des moteurs jusqu à 15 kW sous 380-415 V AC, ou 7,5 kW sous 230 V AC. Sa technologie de démarrage à rampe de tension, réglable de 1 à 10 s, limite le courant d appel jusqu à 160 A à charge nominale et supprime les pics de couple, ce qui réduit l usure des transmissions et prolonge la durée de vie des machines. La fonction Boost fournit un couple de démarrage renforcé, réglable de 30 à 80 pourcent du couple direct, pour les charges à forte inertie, tandis que le bypass interne intégré diminue le bruit et la dissipation thermique en fin de démarrage, avec une dissipation de seulement 4,5 W à pleine charge et jusqu à 324,5 W en régime transitoire. La configuration est volontairement simplifiée avec deux réglages seulement, accessible aux non-spécialistes, et les états sont signalés par deux LED, une verte pour la mise sous tension et une jaune pour la tension nominale atteinte. La commande s effectue par entrées logiques 24 à 40 V (LI1, LI2, BOOST) pour les fonctions arrêt, marche et boost, et les sorties incluent un collecteur ouvert LO1 de fin de démarrage ainsi qu un relais R1A/R1C. Ce démarreur progressif affiche une largeur de seulement 45 mm pour une hauteur de 154 mm et une profondeur de 131 mm, ce qui en fait l un des démarreurs progressifs les plus compacts du marché, installable sur rail symétrique 35 mm ou par fixation à vis dans les armoires électriques les plus denses. Indice de protection IP20, plage de fonctionnement -10 à 40 degrés C sans déclassement puis jusqu à 50 degrés C avec déclassement de 2 pourcent par degré, fréquence réseau 50/60 Hz, tension de sortie inférieure ou égale à la tension d alimentation, couples de serrage 0,5 N.m et 1,9 à 2,5 N.m, raccordement par bornes à vis 4 mm pour le circuit de puissance et connecteurs à vis pour la commande. Conformité EN/IEC 60947-4-2 catégorie d emploi AC-53B, degré de pollution 2, tenue aux chocs 15 gn et aux vibrations 1 gn. Certifications CE, UL, CSA, CCC, GOST et C-Tick, marquage CE, conformité RoHS, pays d origine Allemagne. Poids net 0,56 kg, code EAN 3389110673111, code douanier 85030099. Applications typiques : convoyeurs et tapis transporteurs, pompes, ventilateurs, compresseurs, portes et portails automatiques, petits portiques et palans, machines à courroie, lignes d assemblage et d emballage automatisées, équipements d automatisation industrielle. Démarreur progressif et composant d automatisation disponible comme pièce de rechange pour techniciens, intégrateurs et services de maintenance en électronique industrielle B2B.
