ATS22C25Q

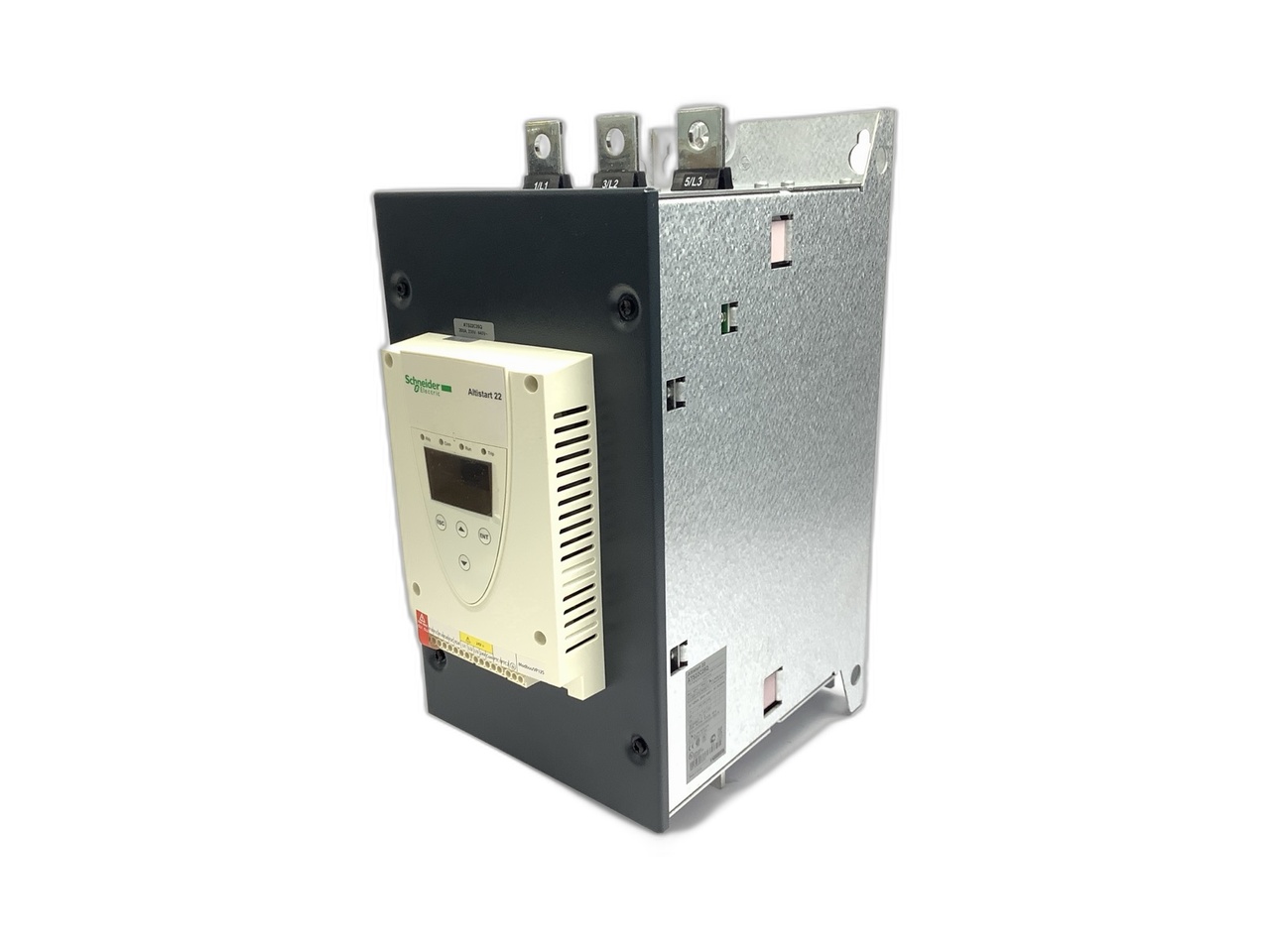

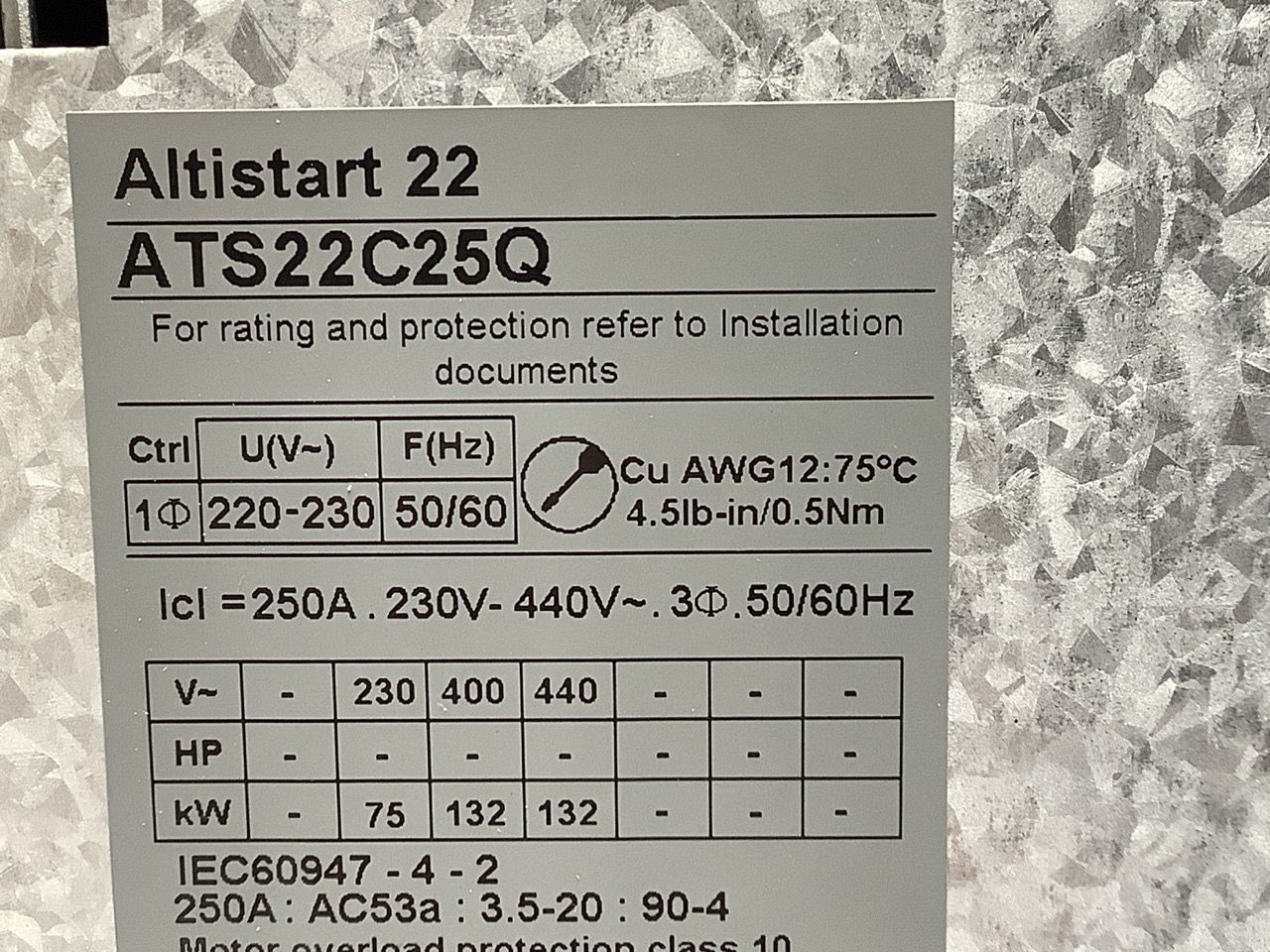

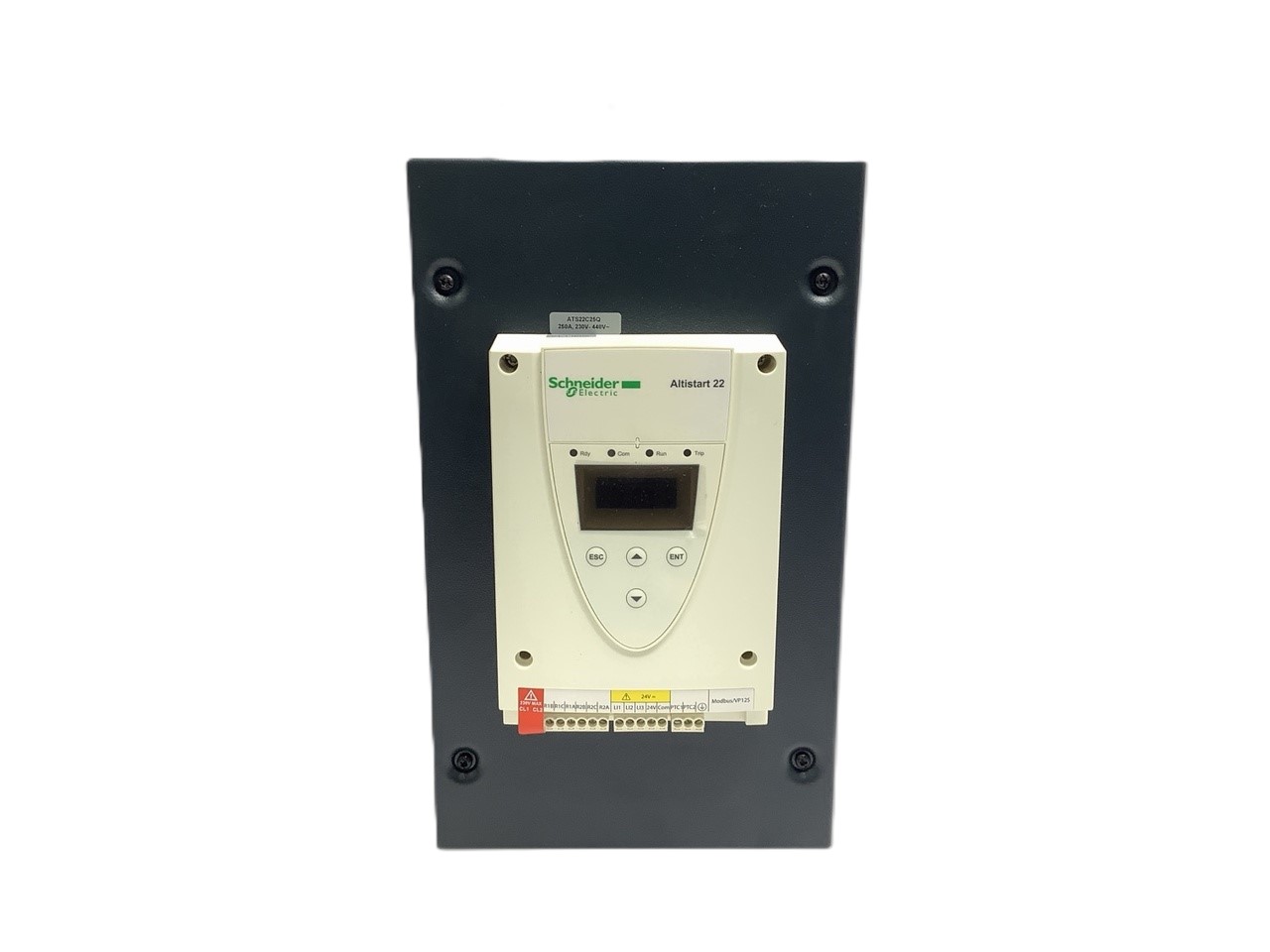

Le ATS22C25Q est un démarreur progressif Schneider Electric de la gamme Altistart 22, conçu pour le démarrage et l'arrêt contrôlés des moteurs asynchrones triphasés. Cette référence affiche un calibre de 250 A pour un raccordement en ligne sur réseau 230 à 440 V (tolérance -15 à +10 %), avec une puissance moteur nominale allant jusqu'à 132 kW en 400-440 V et 75 kW en 230 V. En couplage intérieur delta, elle pilote des moteurs jusqu'à 220 kW en 400-440 V, ce qui optimise le dimensionnement et réduit le courant de démarrage. Le démarrage est contrôlé en couple avec limitation de courant jusqu'à 3,5 In, réduisant les contraintes mécaniques, les à-coups et l'usure de la mécanique (courroies, engrenages, pompes). Le bypass interne intégré supprime les pertes en régime établi, diminue la dissipation thermique (129 W en application standard) et abaisse le niveau sonore à environ 56 dB, améliorant le confort des opérateurs. La commande s'effectue en 230 V 50/60 Hz avec entrées logiques 24 V (LI1, LI2, LI3) et deux sorties relais configurables (marche, alarme, défaut, arrêt, prêt). La communication série Modbus RS485 via connecteur RJ45 permet l'intégration en automatisme et le diagnostic à distance ; la compatibilité avec le logiciel SoMove facilite le transfert des paramètres et le remplacement rapide d'un appareil en maintenance. Les protections incluent défaut de phase, protection thermique moteur et protection thermique du démarreur, avec entrée sonde PTC 750 Ohm. Catégorie d'emploi AC-53A, conformité IEC/EN 60947-4-2, marquage CE et certifications UL, CSA, CCC, GOST et C-Tick. Degré de protection IP00, montage vertical +/- 10 degrés avec dissipateur, refroidissement par convection forcée, dimensions 425 x 206 x 299 mm pour 33 kg. Fonctionnement de -10 à 40 degrés C sans déclassement, puis déclassement de 2,2 % par degré jusqu'à 60 degrés C, altitude jusqu'à 1000 m sans déclassement. Ce démarreur progressif trouve sa place dans les applications pompes centrifuges et à pistons, ventilateurs, compresseurs à vis, convoyeurs et équipements de manutention. Pièce de rechange d'origine disponible pour les services maintenance, achats techniques et intégrateurs recherchant une solution fiable de démarrage moteur industriel.
