ATV31CU11N4

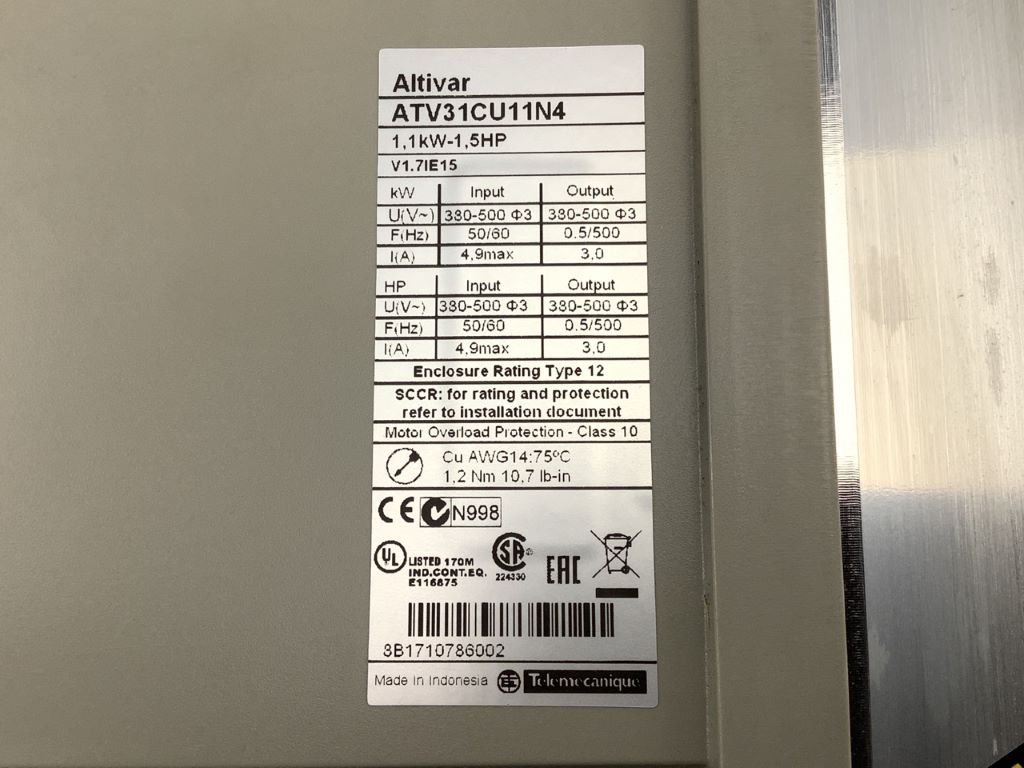

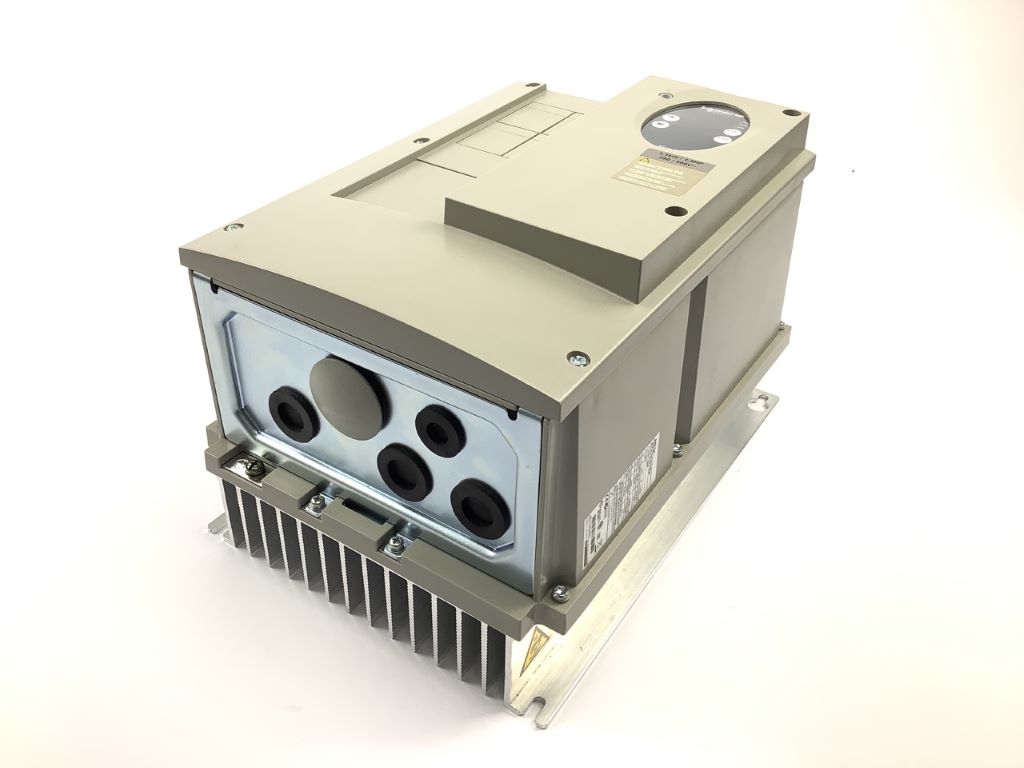

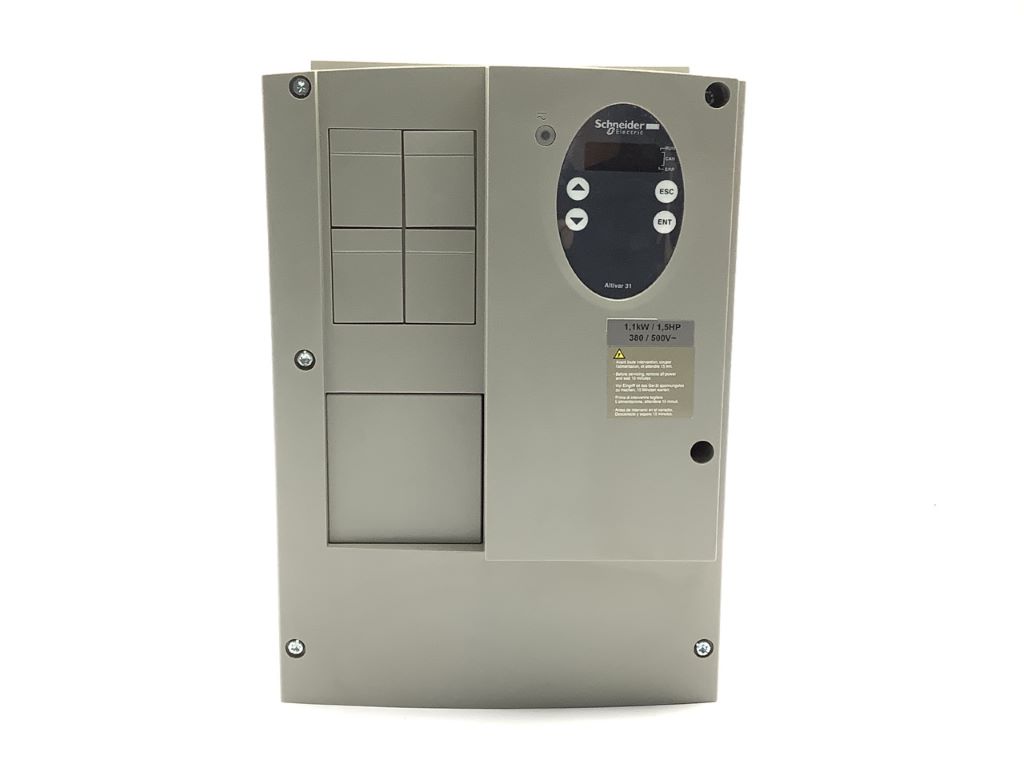

Le ATV31CU11N4 est un variateur de vitesse (fréquence) en coffret de la gamme Schneider Electric Altivar 31, conçu pour piloter les moteurs asynchrones triphasés de machines simples dans les environnements industriels exigeants. Cette référence délivre une puissance moteur de 1,1 kW (1,5 hp) sous une alimentation triphasée 380 à 500 V -15/+10 %, 50/60 Hz, avec un courant de sortie nominal de 3 A à 4 kHz et un courant transitoire de 4,5 A pendant 60 secondes. La plage de fréquence de sortie s'étend de 0,5 à 500 Hz et la fréquence de découpage est réglable de 2 à 16 kHz pour optimiser le confort acoustique du moteur. Le coffret IP55, équipé d'un refroidisseur extérieur, permet une installation murale directe sans armoire supplémentaire, en montage côte à côte pour économiser de la place, avec un fonctionnement jusqu'à 50 °C sans déclassement. Le filtre CEM est intégré d'origine, ce qui simplifie la mise en conformité de l'installation. Le contrôle vectoriel de flux sans capteur (sensorless flux vector) garantit un couple élevé à basse vitesse, une compensation automatique du glissement moteur et une fonction d'auto-réglage (autotuning) réduisant le temps de mise en service. Les protocoles de communication Modbus et CANopen sont intégrés en standard, avec possibilité d'extension vers Profibus DP ou DeviceNet via des modules optionnels, pour une intégration aisée dans les architectures d'automatisation industrielle. Côté câblage, le variateur dispose de 6 entrées logiques, 3 entrées analogiques (0-10 V, +/-10 V et 0-20 mA), 2 sorties analogiques et 2 sorties relais, avec des bornes de puissance et de commande acceptant des conducteurs de 2,5 mm². Les fonctions embarquées couvrent la protection moteur et variateur, les rampes d'accélération et de décélération linéaires, en S ou personnalisées, la marche avant et arrière, jusqu'à 16 vitesses présélectionnées, le régulateur PI, la commande 2 et 3 fils, la séquence de freinage, la reprise à la volée d'une charge en rotation, le redémarrage automatique et l'enregistrement de la configuration. Le produit répond notamment aux normes IEC/EN 61800-2, IEC/EN 61800-3 et IEC/EN 61800-5-1 et bénéficie des marquages CE, UL et CSA. Référence constructeur ATV31CU11N4, dimensions approximatives 215 x 297 x 192 mm. Idéal comme pièce de rechange pour la maintenance et le remplacement à l'identique d'un variateur Altivar 31 existant, ce modèle se vérifie systématiquement avec le tableau de correspondance des gammes successives (Altivar 312, Altivar 320) avant toute substitution sur une machine en production. Poids indicatif 7 kg. Disponible en stock pour les professionnels, avec fiche technique, options associées (résistance de freinage, self de ligne, filtre de sortie, kit de conformité UL type 1) et support technique pour le paramétrage.
