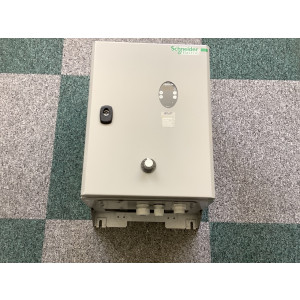

ATV31CU75N4

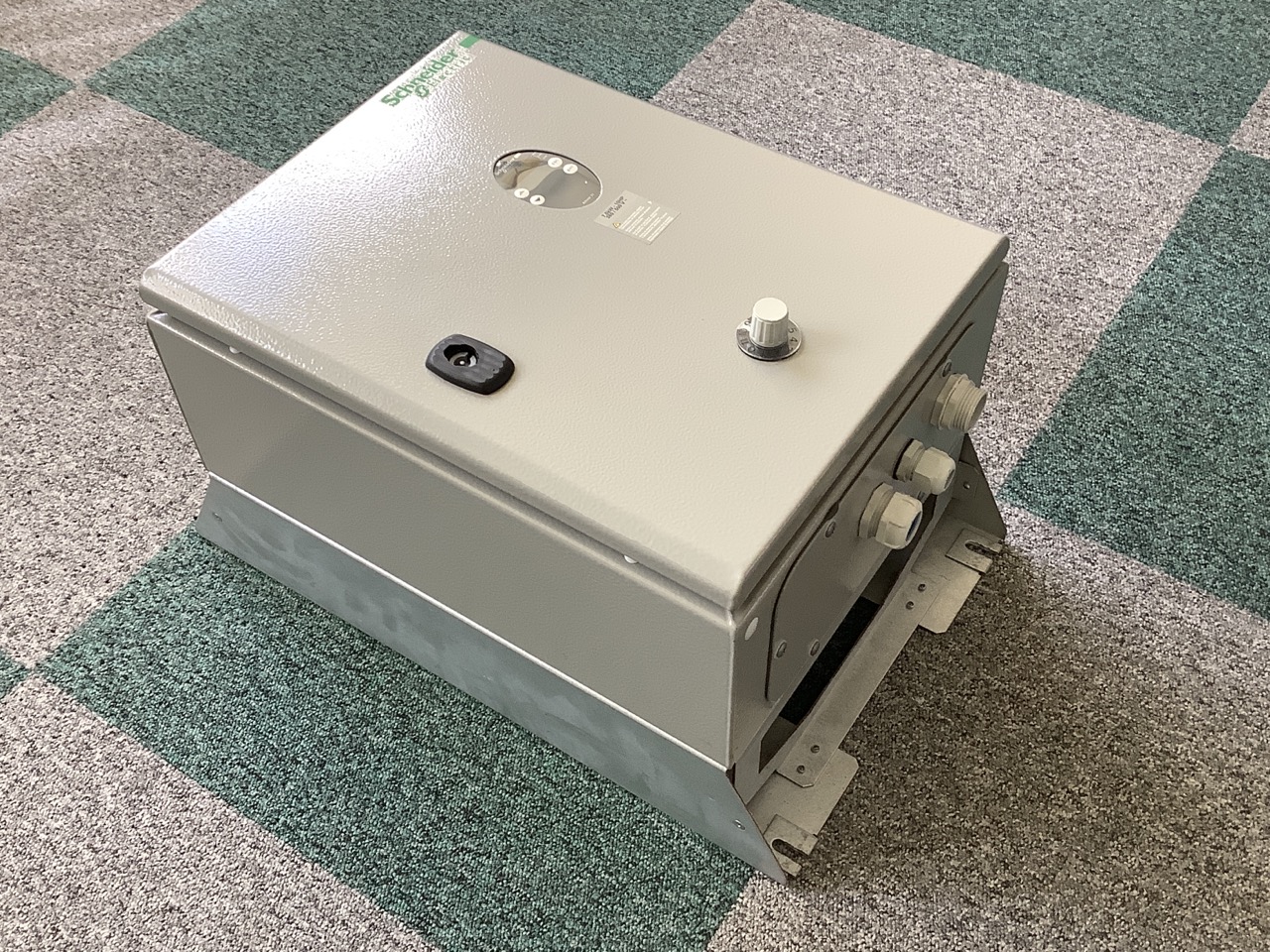

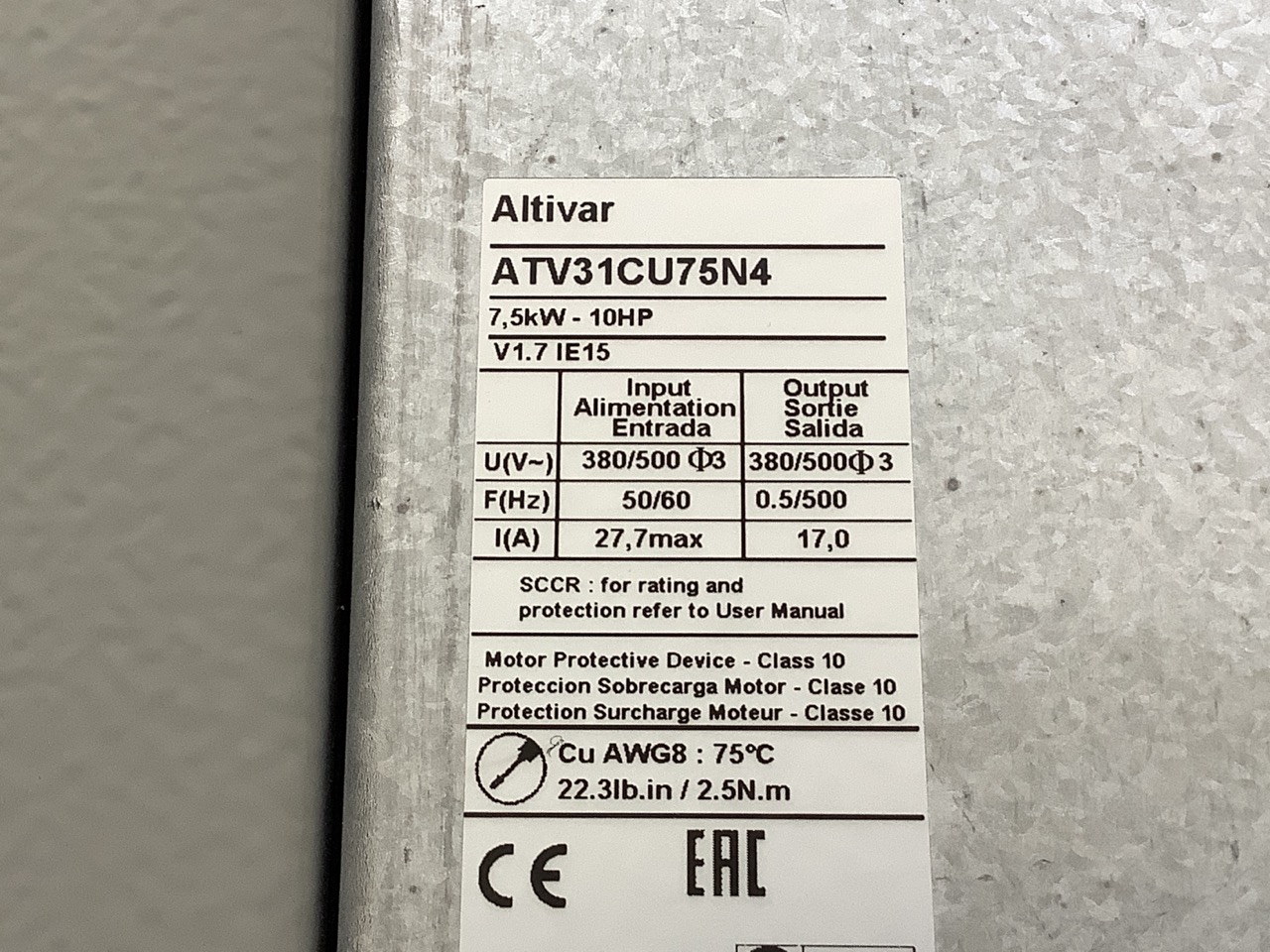

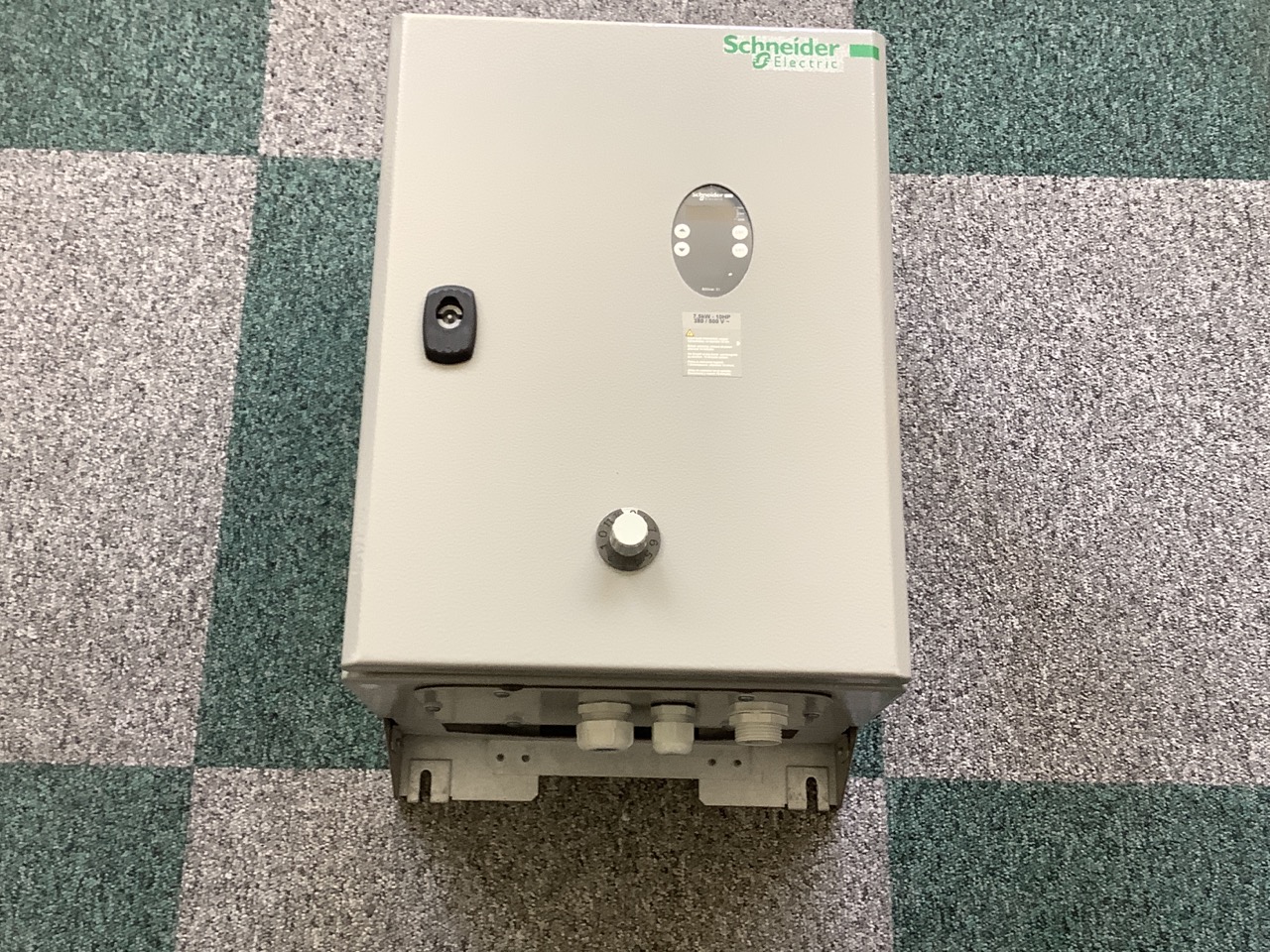

Le ATV31CU75N4 est un variateur de fréquence de la gamme Altivar 31 de Schneider Electric, dimensionné pour piloter un moteur asynchrone triphasé à cage d écureuil de 7,5 kW (10 ch). Il accepte une alimentation secteur triphasée de 380 à 500 V (tolérance -15 à +10 %), sur une plage de fréquence de 47,5 à 63 Hz, avec un courant de ligne de 27,7 A à 380 V et 21 A à 500 V. Le courant de sortie nominal est de 17 A à 4 kHz, avec un courant transitoire maximal de 25,5 A pendant 60 secondes, autorisant un couple transitoire de 150 à 170 % du couple nominal pour le démarrage ou la reprise de charges inertielles. Equipé d un filtre CEM intégré et d un variateur en coffret moulé IP55, il est conçu pour une installation murale en armoire électrique ou au plus près de la machine, en ambiance poussiéreuse ou humide. La commande vectorielle de flux sans capteur (sensorless) associée à une modulation PWM garantit un couple élevé à basse vitesse, une fréquence de sortie réglable de 0,5 à 500 Hz, une fréquence de découpage ajustable de 2 à 16 kHz et une compensation de glissement automatique pour une régulation de vitesse précise. Les interfaces embarquées comprennent six entrées logiques 24 V, trois entrées analogiques (0-10 V, plus ou moins 10 V, 0-20 mA), deux sorties analogiques et deux sorties relais, ainsi que les bus de communication Modbus et CANopen natifs pour l intégration aux automates et aux architectures d automatisation. Les fonctions applicatives couvrent les rampes d accélération et de décélération linéaires, S ou U, les 16 vitesses préréglées, le régulateur PI pour le pompage et la ventilation, la séquence de freinage, la capture d une charge en rotation avec redémarrage automatique et la protection thermique du moteur et du variateur. Ce variateur est adapté aux convoyeurs, palans, machines d emballage, mélangeurs, malaxeurs, machines textiles, pompes, compresseurs et ventilateurs. Normes EN 50178, IEC/EN 61800-2, IEC/EN 61800-3, marquage CE et homologation UL/CSA. Référence ATV31CU75N4 disponible comme pièce de rechange pour la maintenance et le remplacement d un variateur défaillant, avec solutions d adaptation pour les installations existantes.
