ATV61HD22N4Z
Schneider Electric
ALTIVAR
Altivar 61
Variateur de vitesse Schneider Electric ATV61HD22N4Z - Altivar 61 - 22 kW / 30 CV - 380 à 480 V triphasé - IP20 - Modbus CANopen
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

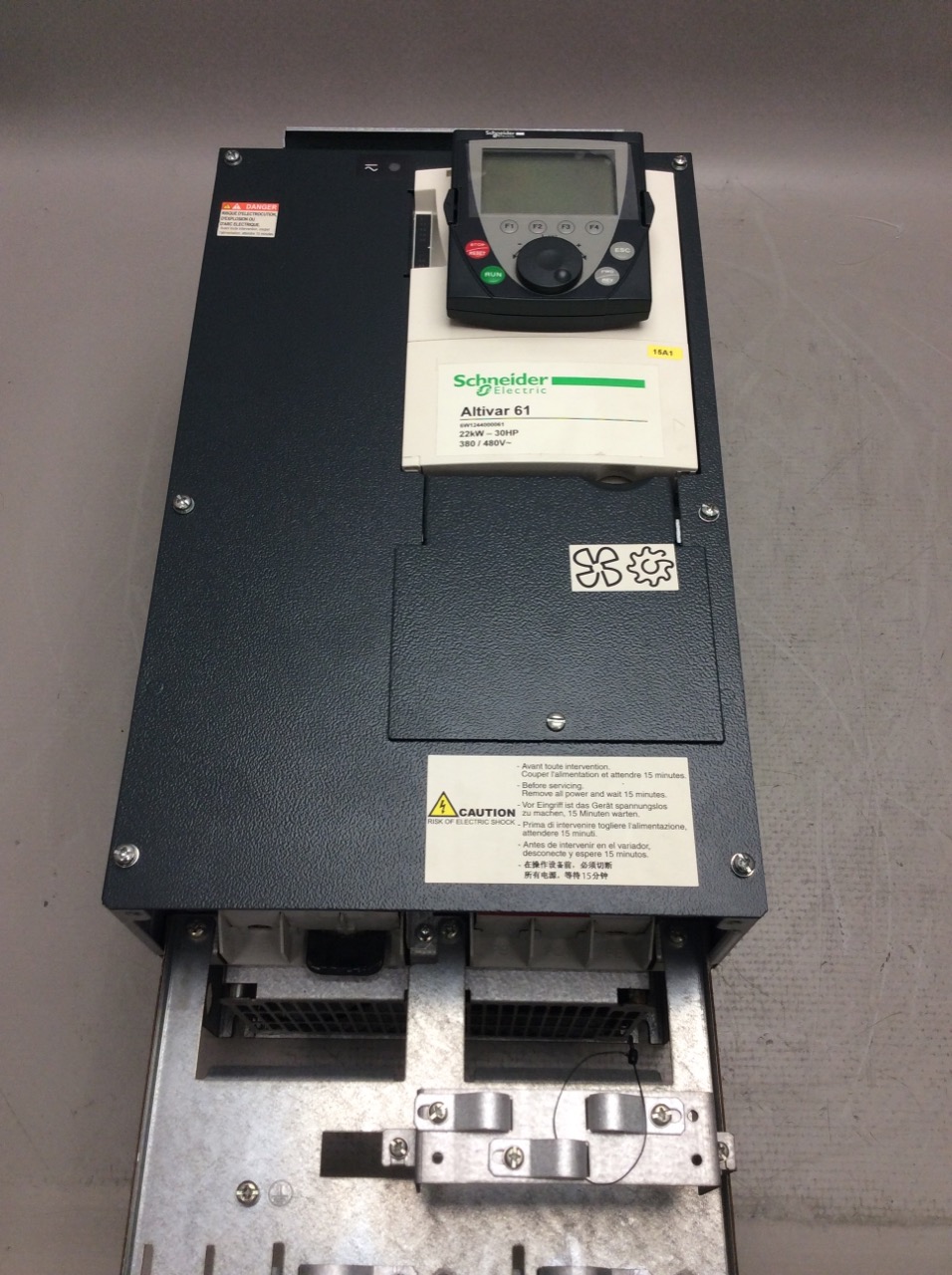

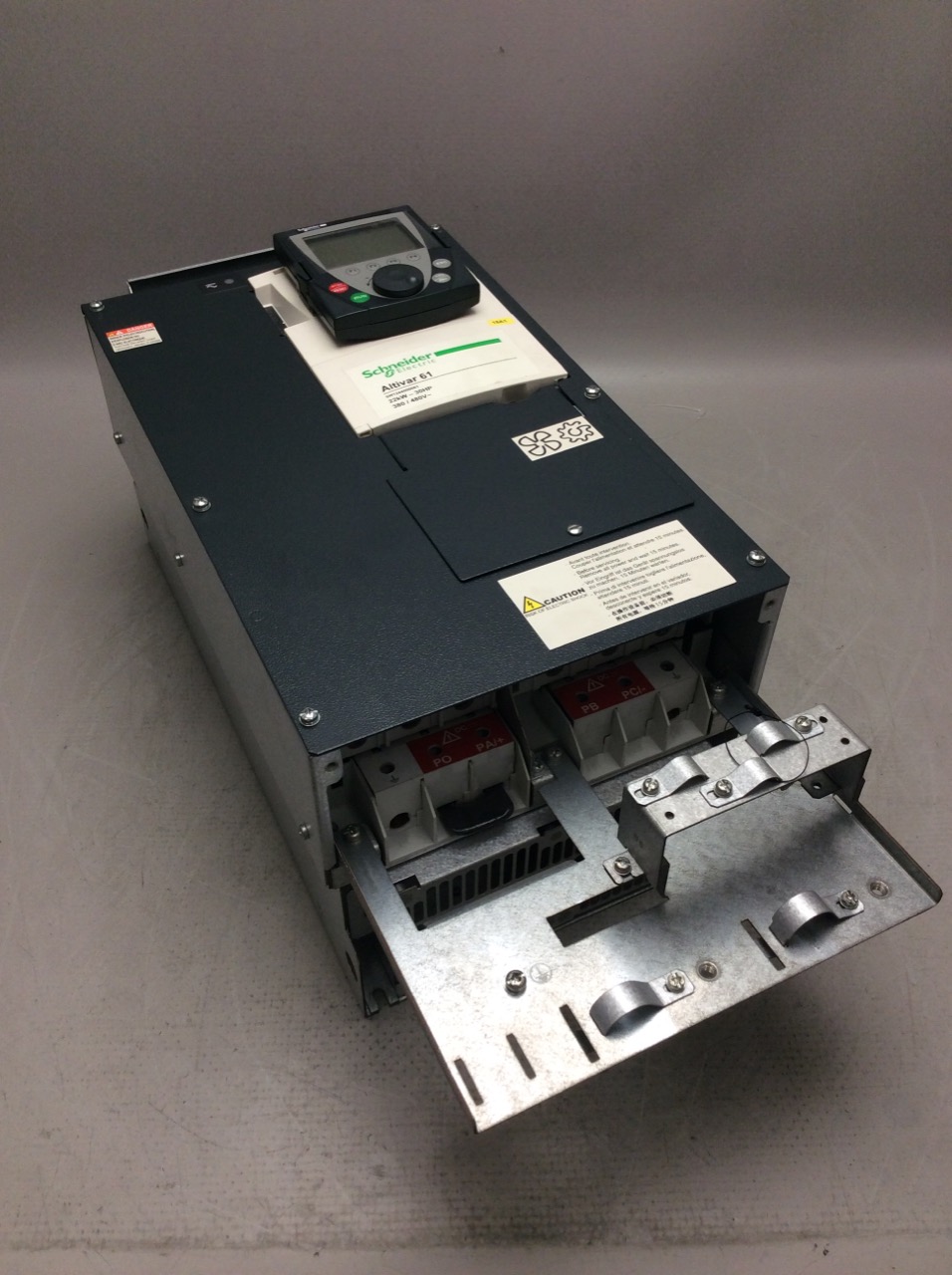

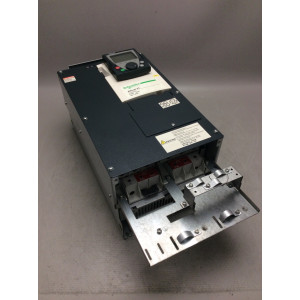

Variateur de vitesse Schneider Electric ATV61HD22N4Z - Altivar 61 - 22 kW / 30 CV - 380 à 480 V triphasé - IP20 - Modbus CANopen
Variateur de vitesse Schneider Electric ATV61HD22N4Z de la gamme Altivar 61, conçu pour la régulation des moteurs asynchrones et synchrones triphasés de 22 kW (30 CV) en réseau 380 à 480 V. Ce modèle Z est livré sans terminal graphique déporté, avec afficheur 7 segments intégré. Filtre CEM de niveau 3 intégré, communication Modbus et CANopen, protection IP20 avec dissipateur. Idéal pour les applications de pompage, ventilation et traitement d'air à couple variable.
Le ATV61HD22N4Z est un variateur de vitesse industriel Schneider Electric de la série Altivar 61, référence dédiée aux applications à couple variable telles que le pompage, la ventilation et le conditionnement d'air (HVAC) dans les bâtiments et l'industrie. Il pilote des moteurs asynchrones et synchrones triphasés d'une puissance de 22 kW (30 CV) sur une tension d'alimentation de 380 à 480 V, 50/60 Hz, avec un courant de ligne de 50 A à 380 V et 42 A à 480 V. Le courant de sortie nominal atteint 48 A à 380 V et 40 A à 460 V, avec un courant transitoire de 57,6 A pendant 60 secondes, un couple transitoire de 130 % du couple nominal et une surcharge de 120 %. La fréquence de sortie est réglable de 0,1 à 599 Hz et la fréquence de découpage nominale de 12 kHz est ajustable de 1 à 16 kHz. Ce variateur intègre un filtre CEM de niveau 3, les protocoles de communication Modbus et CANopen en standard, ainsi que de nombreux modes de commande : loi U/f quadratique à économie d'énergie, loi U/f 2 ou 5 points et contrôle vectoriel de flux sans capteur. La référence ATV61HD22N4Z correspond à la version Z, livrée sans terminal graphique déporté mais équipée d'un afficheur 7 segments intégré, ce qui abaisse le coût d'installation. Présenté en boîtier IP20 avec dissipateur thermique, dimensions 240 x 420 x 236 mm, ce variateur de rechange Altivar 61 est personnalisable grâce à de nombreuses cartes optionnelles : Profibus DP, DeviceNet, EtherNet/IP, Modbus TCP, BACnet, LonWorks, METASYS N2, carte multibomba, extension E/S et carte programmable IMC. Une solution fiable pour la régulation de vitesse, l'économie d'énergie et la protection des moteurs dans les installations de pompage et de ventilation industrielles.
