ATV71HD55N4Z
Schneider Electric
ALTIVAR
Altivar 71
Variateur de vitesse Schneider Electric ATV71HD55N4Z Altivar 71 - 55 kW 75 CV - 380...480 V triphasé - filtre CEM intégré - sans terminal graphique
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

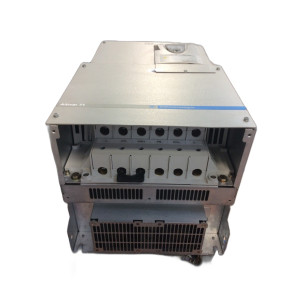

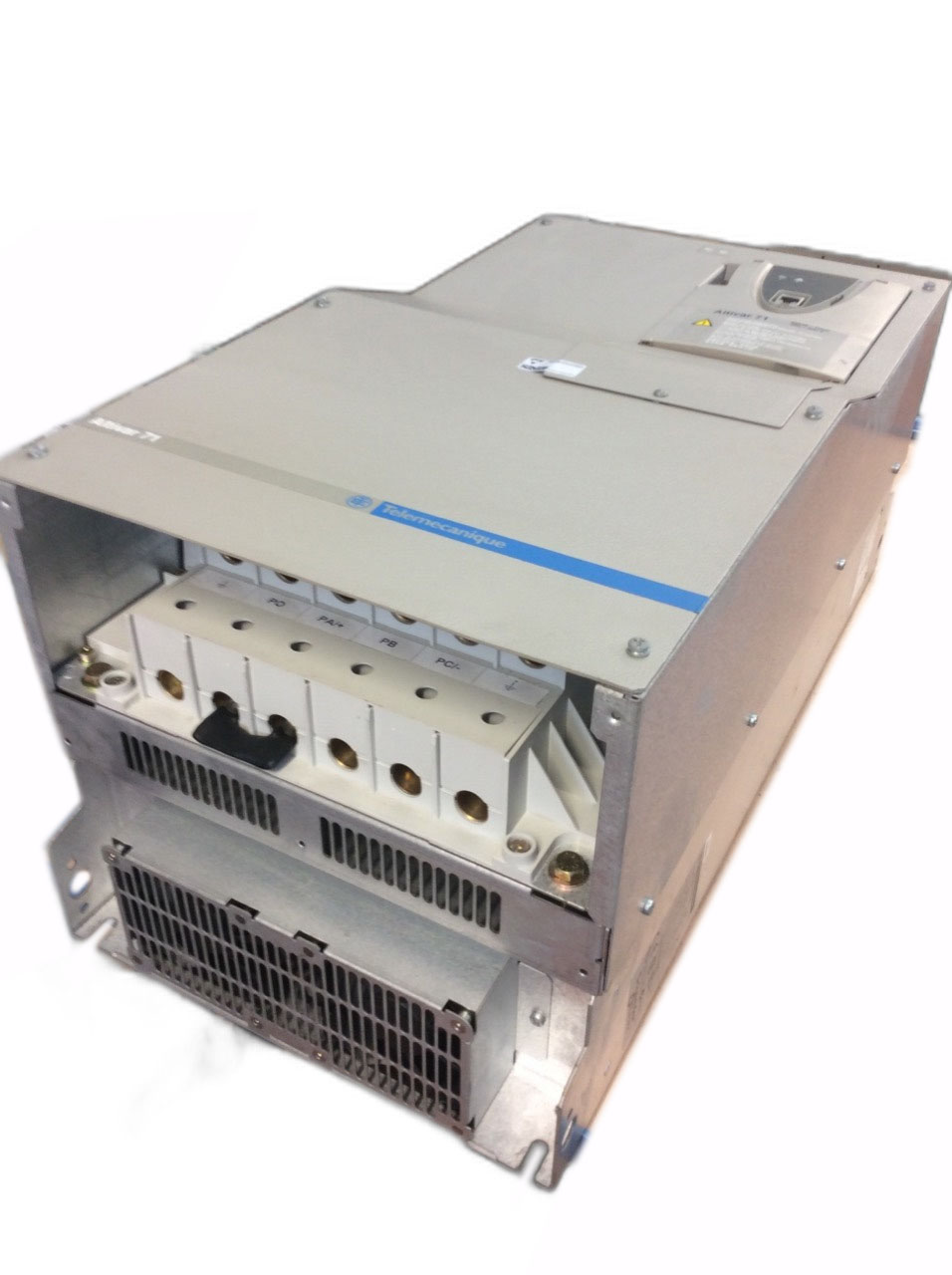

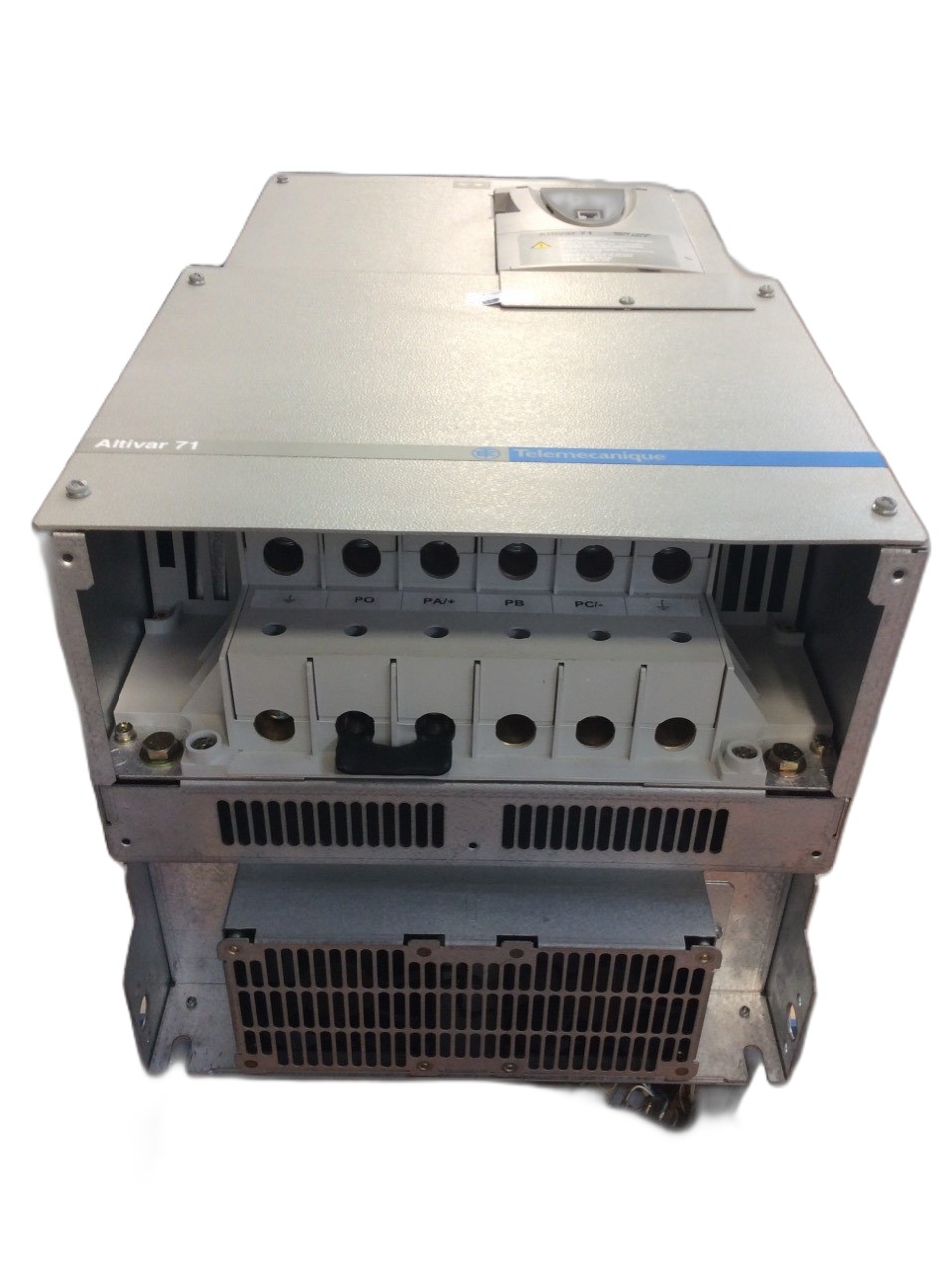

Variateur de vitesse Schneider Electric ATV71HD55N4Z Altivar 71 - 55 kW 75 CV - 380...480 V triphasé - filtre CEM intégré - sans terminal graphique
Variateur de vitesse industriel Schneider Electric ATV71HD55N4Z de la gamme Altivar 71, calibré 55 kW (75 CV) sur réseau triphasé 380...480 V, 50/60 Hz. Version Z livrée sans terminal graphique, avec afficheur sept segments intégré. Filtre CEM intégré, courant de sortie nominal 116 A, IP20, pour machines complexes et forte puissance. Pièce de rechange et variateur neuf disponibles pour l'automatisation industrielle.
Le ATV71HD55N4Z est un variateur de vitesse AC Schneider Electric de la gamme Altivar 71, conçu pour le pilotage précis des machines complexes et de forte puissance en environnement industriel exigeant. Calibré pour moteurs asynchrones et synchrones de 55 kW (75 CV) sur un réseau triphasé 380...480 V (-15...+10 %), 50/60 Hz, il délivre un courant de sortie nominal de 116 A à 2,5 kHz en 380 V et 96 A à 460 V, avec un courant de ligne de 120 A à 380 V et 101 A à 480 V, pour une puissance apparente de 79 kVA et un Icc présumé de ligne de 22 kA. Les surcharges transitoires atteignent 170 % du couple nominal pendant 60 s toutes les 10 minutes et 220 % pendant 2 s, ce qui autorise les démarrages lourds et les applications à fort couple. La fréquence de sortie est réglable de 0,1 à 500 Hz et la fréquence de découpage de 1 à 16 kHz (2,5 à 16 kHz avec déclassement), pour un fonctionnement silencieux et un rendement optimisé. Le contrôle moteur combine la commande vectorielle de flux sans capteur SFVC, la commande vectorielle de flux avec capteur FVC, la loi tension/fréquence 2 ou 5 points et le système ENA d'adaptation énergétique aux charges déséquilibrées, avec régulateur PI réglable et compensation de glissement. Le filtre CEM est intégré, les longueurs de câble moteur atteignent 100 m en blindé et 200 m en non blindé. La connectique comprend des bornes de puissance jusqu'à 150 mm² et des entrées sorties analogiques et logiques, avec un port RS-485 Modbus intégré et la compatibilité CANopen, DeviceNet, EtherNet/IP, Profibus, INTERBUS et Ethernet Modbus TCP via cartes optionnelles. Boîtier IP20 avec dissipateur, dimensions 630 x 320 x 290 mm, masse 44 kg. La référence se terminant par Z désigne la version livrée sans terminal graphique déportable, équipée d'un terminal sept segments intégré et d'un connecteur pour terminal déporté. Variateur robuste, disponible comme pièce de rechange pour la maintenance et la rénovation d'installations de convoyage, levage, manutention, pompage, ventilation, extraction, broyage, malaxage et lignes de production.
