DSQC697

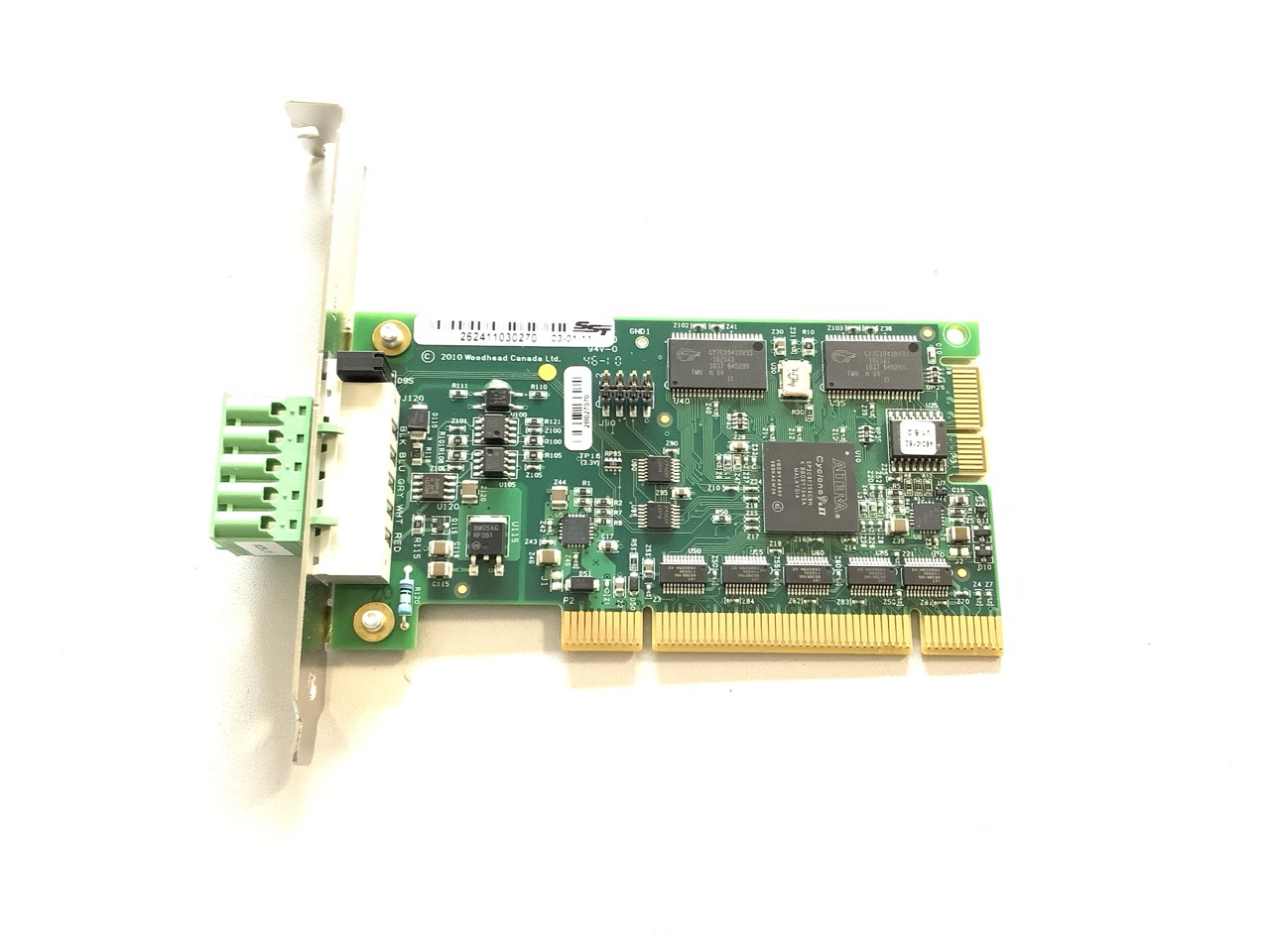

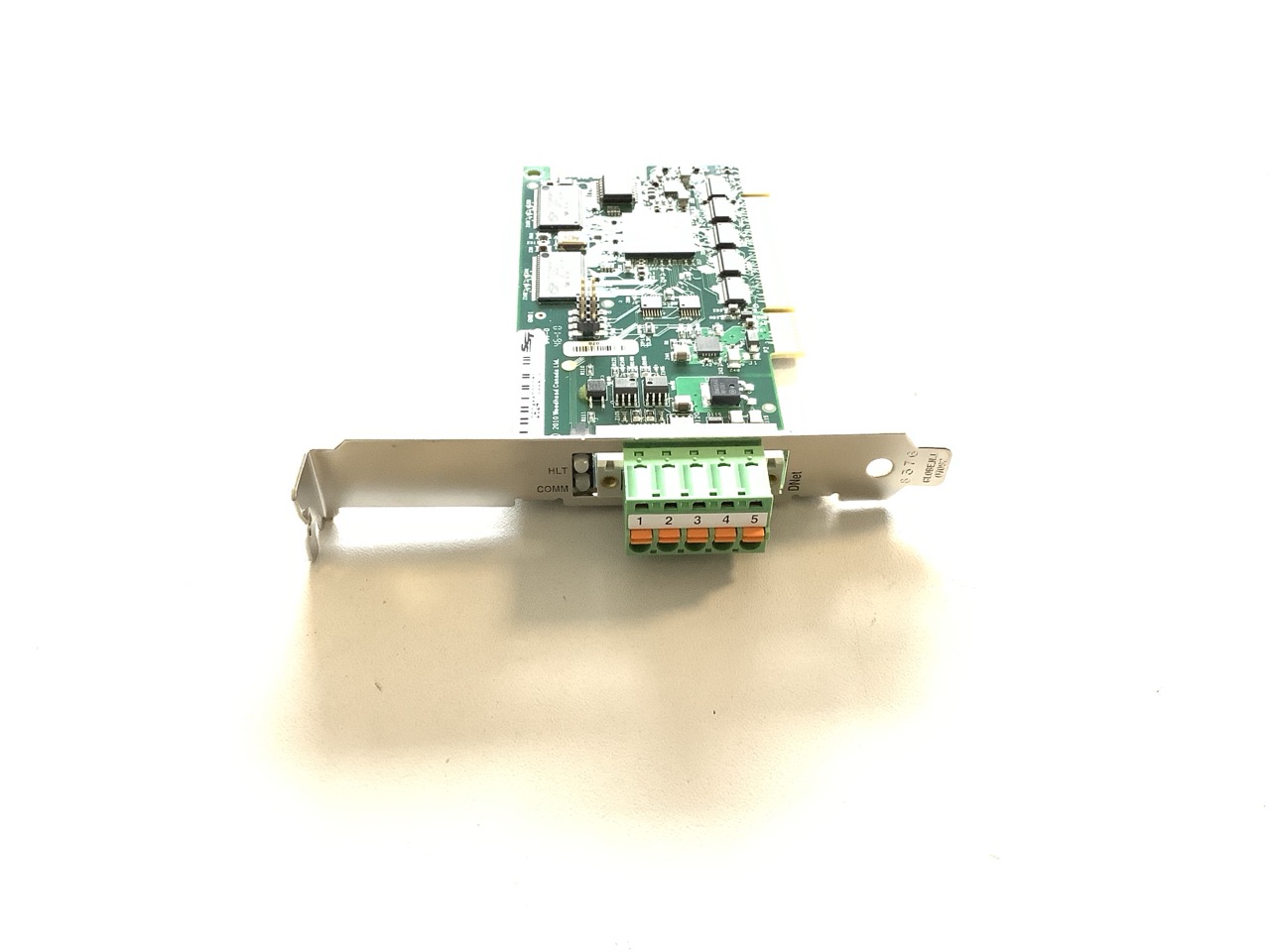

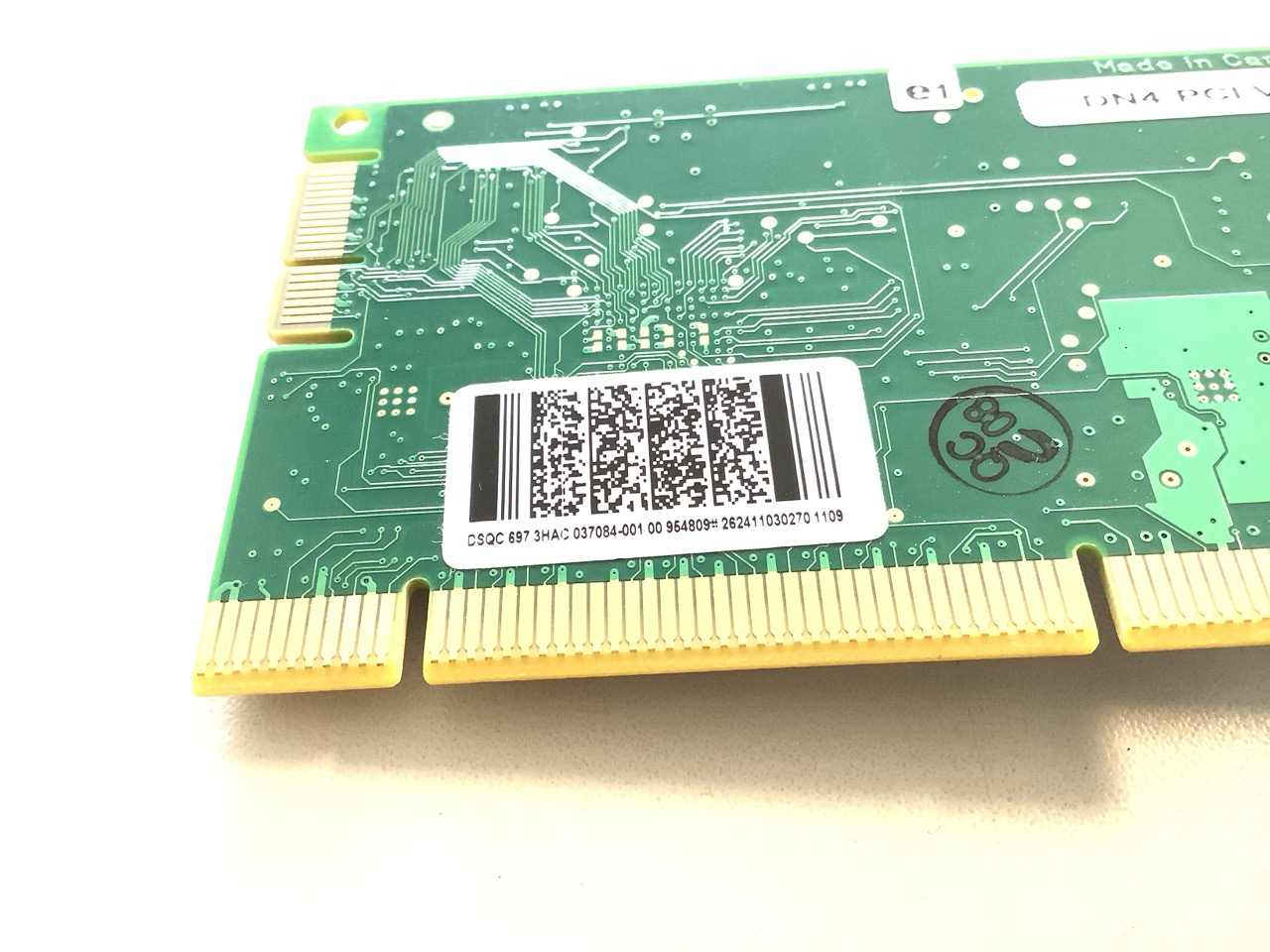

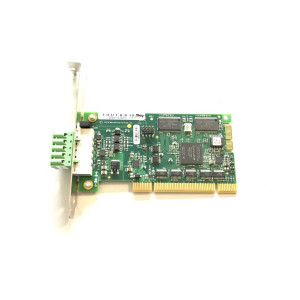

La DSQC697, référence constructeur ABB 3HAC037084-001, est une carte électronique de communication DeviceNet conçue pour les armoires de commande de robots industriels ABB de la gamme IRC5. Montée sur le fond de panier du contrôleur, elle constitue l'interface physique et logique entre l'unité de commande du robot et le réseau de terrain DeviceNet, permettant au robot de fonctionner en maître ou en esclave selon la configuration du système. Cette carte de rechange est indispensable pour raccorder les automates programmables, les modules d'entrées et sorties déportées, les variateurs, les capteurs de sécurité et les outils de préhension équipés d'une interface DeviceNet, avec un échange de données déterministe et à faible latence compatible avec les cadences de production élevées. Principales caractéristiques techniques : protocole de communication DeviceNet, support bus standard avec connecteur à bornes à vis pour le câblage réseau, architecture électronique à base de FPGA et mémoires rapides pour un traitement fiable des trames, alimentation interne 24 V DC, format carte enfichable compacte d'environ 140 x 130 x 10 mm pour un poids d'environ 0,04 kg, indice de protection IP20 en armoire fermée, température de fonctionnement de l'ordre de 0 à 55 degrés Celsius. La DSQC697 est compatible avec les contrôleurs IRC5 standard et compact et nécessite un logiciel RobotWare 5.13 ou supérieur. Elle se substitue aux références plus anciennes 3HAC025779-001 (DSQC 658) et 3HAC12817-1, ce qui facilite les opérations de maintenance, de remise en état et de rétrofit des installations existantes sans modification lourde du câblage. Domaines d'application : lignes d'assemblage automobile, soudage robotisé, palettisation, manutention, machines de chargement de centres d'usinage, packaging et intégration de cellules robotisées. Points forts pour les techniciens et les services de maintenance : diagnostic facilité par les voyants d'état de la carte, remplacement rapide en cas de défaut de communication, compatibilité avec les modules DeviceNet déjà installés et continuité de fonctionnement des robots IRB équipés du contrôleur IRC5. Vérifiez la référence exacte inscrite sur la carte d'origine, la version de RobotWare ainsi que l'indice de révision avant tout remplacement. Pièce de rechange d'origine ABB, disponible sur stock avec documentation et accompagnement technique pour les intégrateurs, les bureau d'études et les ateliers de maintenance industrielle.
