KPP600-20-1X40

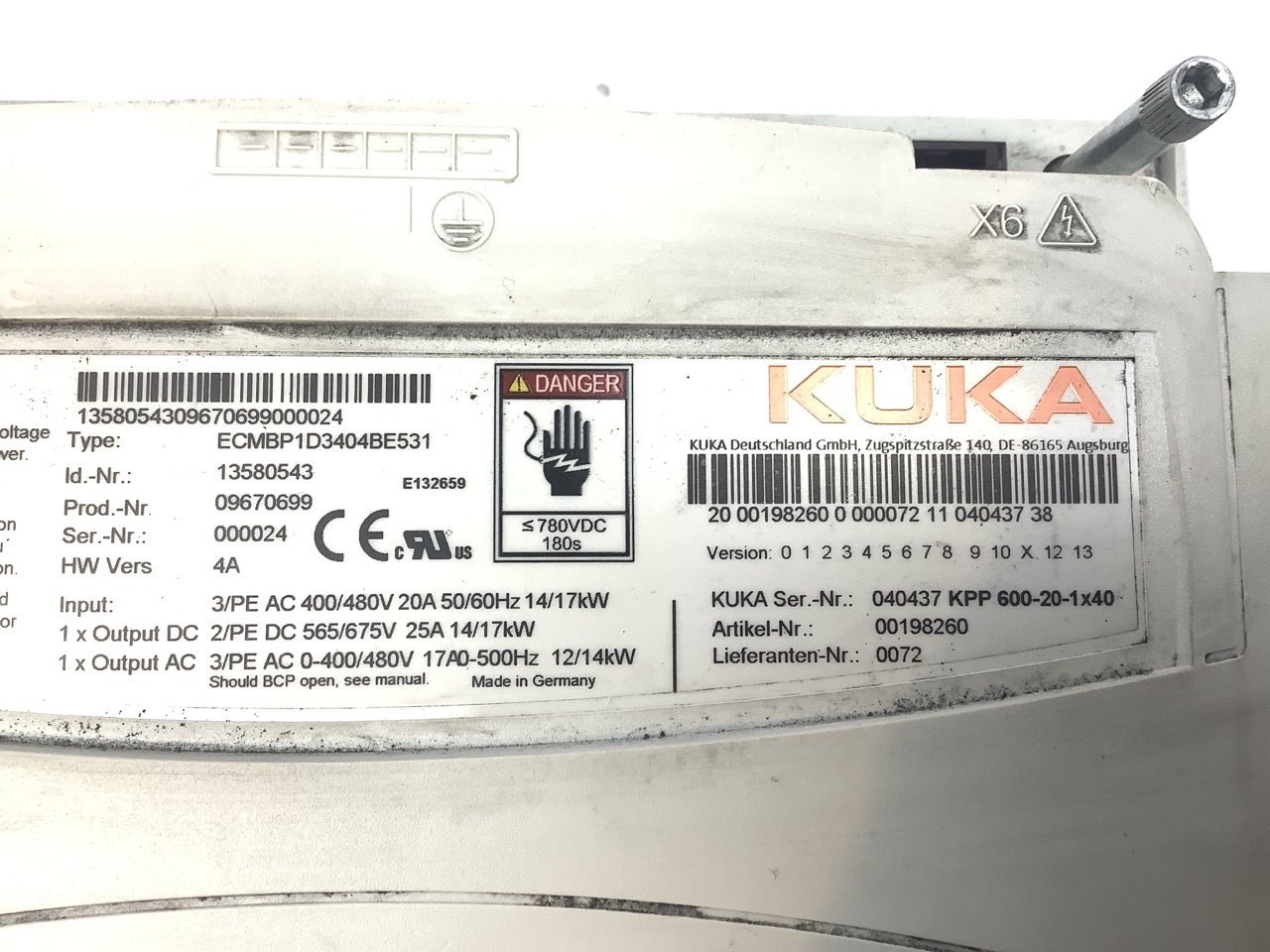

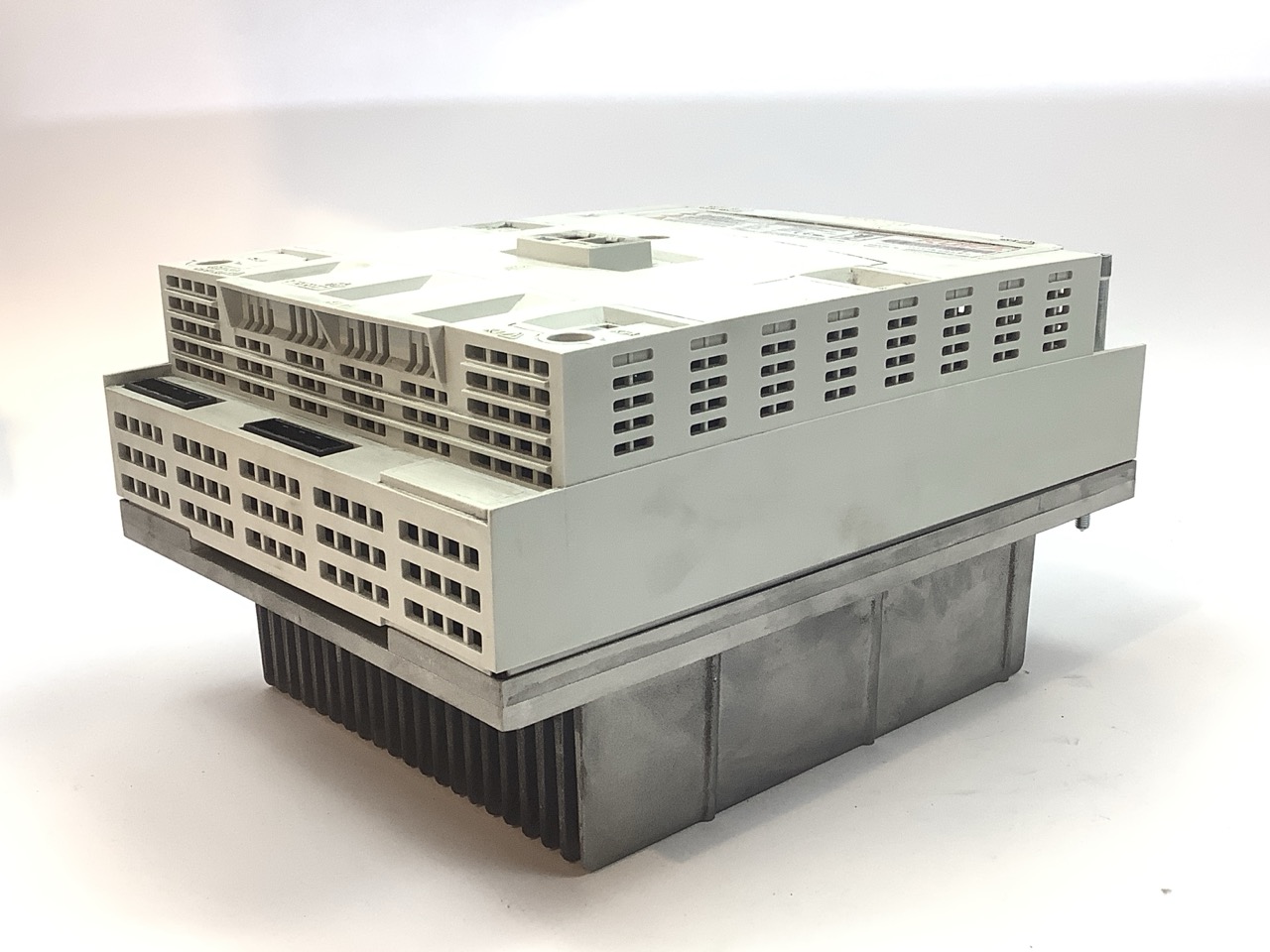

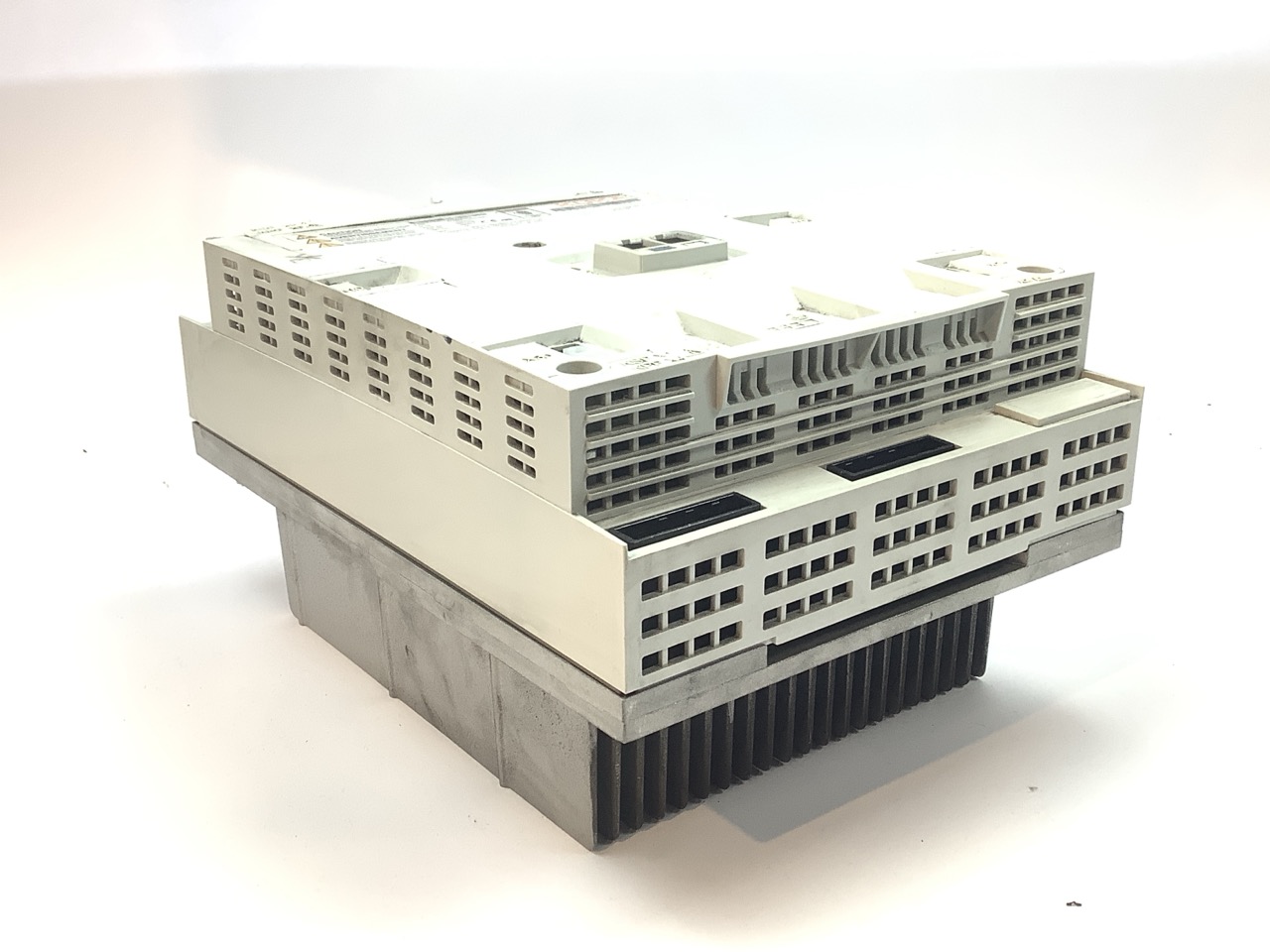

Le KUKA KPP 600-20-1X40, référence commerciale KPP600201X40 et article 00-160-151, est un Power Pack KPP destiné aux armoires de commande KUKA KR C4. Ce module assure deux fonctions indissociables dans l'architecture d'entraînement du robot : il redresse la tension du réseau triphasé pour générer la tension continue du circuit intermédiaire, puis il alimente les régulateurs d'axes internes et les variateurs externes. La version 1x40 est équipée d'un servo-amplificateur d'axe unique délivrant un courant de crête de 1 x 40 A, ce qui la distingue des variantes KPP 600-20 sans axe, KPP 600-20-2x40 à deux axes et KPP 600-20-1x64 à courant supérieur. Les caractéristiques électriques documentées indiquent une puissance appareil de 14 kW sous une alimentation de 400 V, un courant nominal de 25 A DC, un hacheur de freinage intégré avec raccordement pour résistance de freinage externe et une surveillance de surcharge de cette résistance. Le module intègre également l'arrêt des moteurs synchrones par freinage sur court-circuit, l'interface de puissance AC avec PE sur X4, les connecteurs de bus de variateurs X20 et X21 en entrée et sortie, les alimentations électroniques de commande X10 et X11, les raccordements X3 et X2 pour moteurs d'axes, X32 et X33 pour freins, ainsi que X6 pour la sortie du circuit intermédiaire et X7 pour la résistance de freinage. Des groupes de LED sur la face avant permettent de diagnostiquer l'état de l'appareil, l'état du bus de variateurs et l'état des régulateurs d'axes, ce qui facilite l'identification rapide d'un défaut lors d'une intervention de maintenance. Cette pièce de rechange pour robotique industrielle s'adresse aux intégrateurs, aux techniciens de maintenance et aux services achats industriels qui doivent remplacer un Power Pack défaillant sur une cellule robotisée KUKA sans modifier la configuration de l'armoire. Le remplacement s'effectue armoire hors tension, après respect du délai de décharge du circuit intermédiaire pouvant atteindre cinq minutes et sous protection contre tout réenclenchement accidentel ; il convient de porter des gants de protection contre la température du dissipateur et de travailler selon les règles ESD. Avant toute commande, il est recommandé de vérifier la désignation complète sur l'étiquette, le numéro d'article, l'affectation de l'axe moteur et le schéma de câblage de l'armoire KR C4, une variante à deux ou trois axes ou un modèle UL ne pouvant pas être substitué sur la seule base de l'encombrement. Cette référence est proposée comme module d'alimentation et de puissance pour la maintenance préventive et corrective des contrôleurs KUKA KR C4, avec contrôle de conformité et traçabilité pour les acheteurs professionnels.
