STBDDO3600
Schneider Telemecanique
Modicon Advantys
Advantys Stb
Module sorties numériques Schneider Modicon Advantys STB STBDDO3600 24V DC 6 sorties 500mA
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

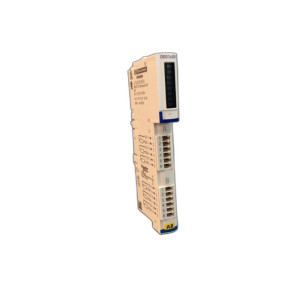

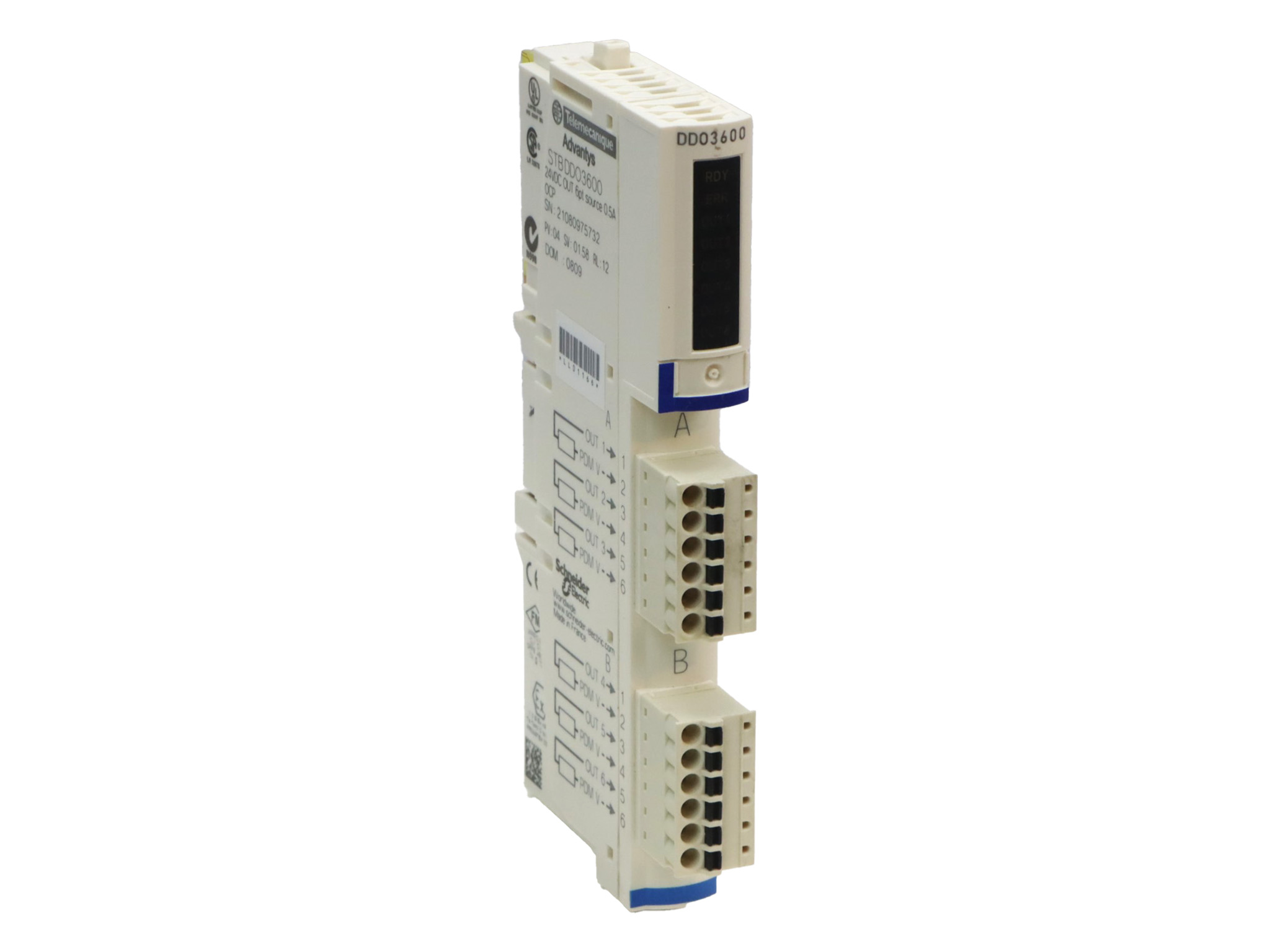

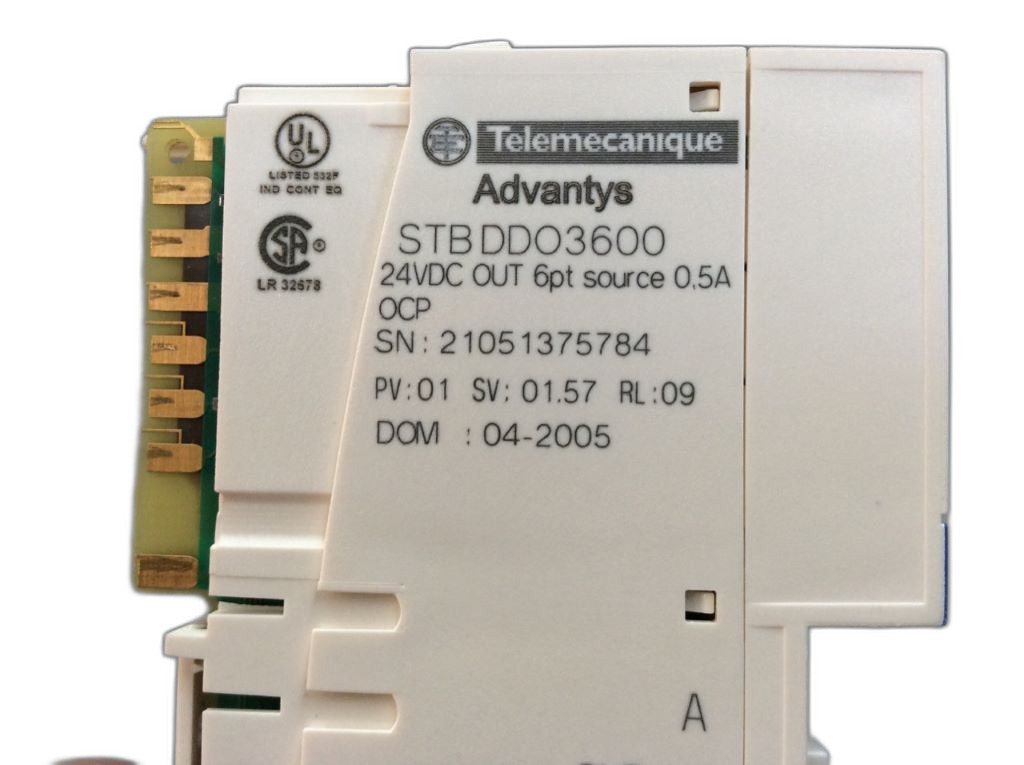

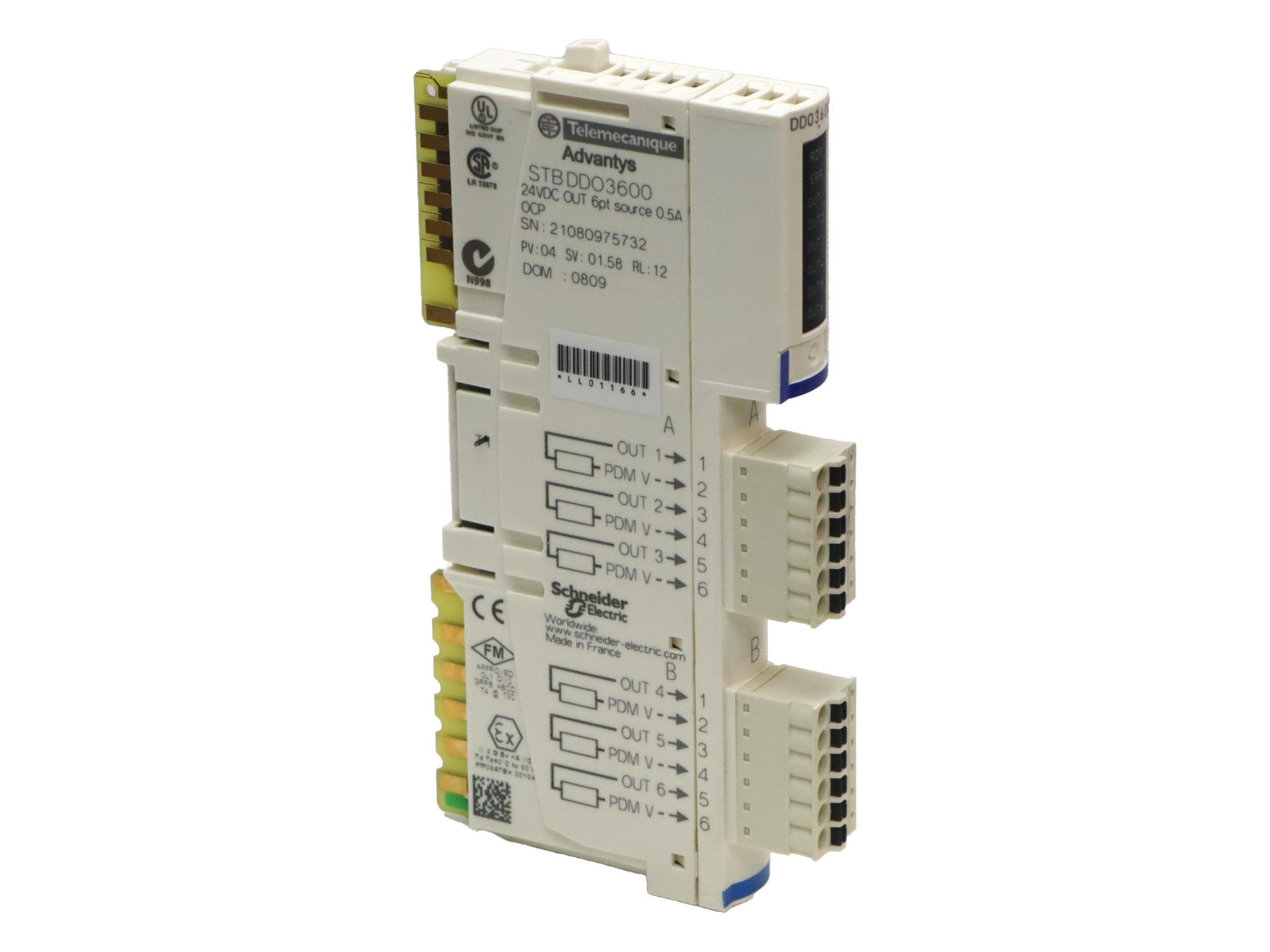

Module sorties numériques Schneider Modicon Advantys STB STBDDO3600 24V DC 6 sorties 500mA
Le STBDDO3600 Schneider Telemecanique est un module de sorties numériques de la gamme Advantys STB pour solution d'E/S distribuées Modicon. Il assure 6 sorties logiques statiques sous 24V CC, avec courant de sortie 500 mA, logique positive ou négative, protections intégrées contre courts-circuits et inversion de polarité, échange à chaud, conformité EN/CEI 61131-2 et indice de protection IP20. Pièce de rechange idéale pour l'automatisation industrielle et la maintenance des réseaux d'E/S décentralisés.
Le module de sorties numériques STBDDO3600 de Schneider Electric, également référencé sous la marque Telemecanique, appartient à la gamme Advantys STB, solution modulaire d'E/S distribuées Modicon conçue pour les automatismes industriels. Ce module de sorties TOR statiques gère 6 canaux de sortie logique en 24V CC, avec une plage de tension de sortie opérationnelle de 19,2 à 30V CC et une tension absolue maximale de 56V pendant 1,3 ms. Chaque sortie délivre un courant logique de 500 mA et accepte une logique de sortie numérique positive ou négative (source ou sink), offrant une grande flexibilité de câblage. Les temps de réponse sont rapides : 715 µs à l'enclenchement et 955 µs au déclenchement. Le module supporte le remplacement à froid et l'échange à chaud pour NIM standard, facilitant la maintenance sans arrêt de production. La sécurité électrique est renforcée par un fusible intégré sur PDM à action retardée de 10A, une protection contre l'inversion de polarité, les courts-circuits, la surcharge thermique et un isolement entre canaux et bus logique de 1500V pendant 1 minute. La consommation est de 90 mA à 5V CC pour le bus logique. Le diagnostic est assuré par une LED verte d'état module, une LED verte par canal et une LED rouge d'erreur. Conforme aux normes EN/CEI 61131-2, certifié CE, UL et CSA, il affiche un degré de protection IP20 et fonctionne de 0 à 60°C sans déclassement. Ses dimensions compactes (128,3 x 70 x 13,9 mm) et son poids de 0,114 kg permettent une intégration aisée sur rail DIN. Compatible avec les modules d'alimentation STBPDT3100/3105 et l'embase E/S STBXBA1000. Cette référence étant arrêtée, ce module est proposé en pièce de rechange pour la maintenance de vos installations Advantys. Contactez-nous pour toute question technique ou pour une alternative fiable.
