VIPA222-1BF10
Vipa
VIPA 222-1BF10 - Module de sorties digitales SM 222 8xDC 24V 2A System 200V
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

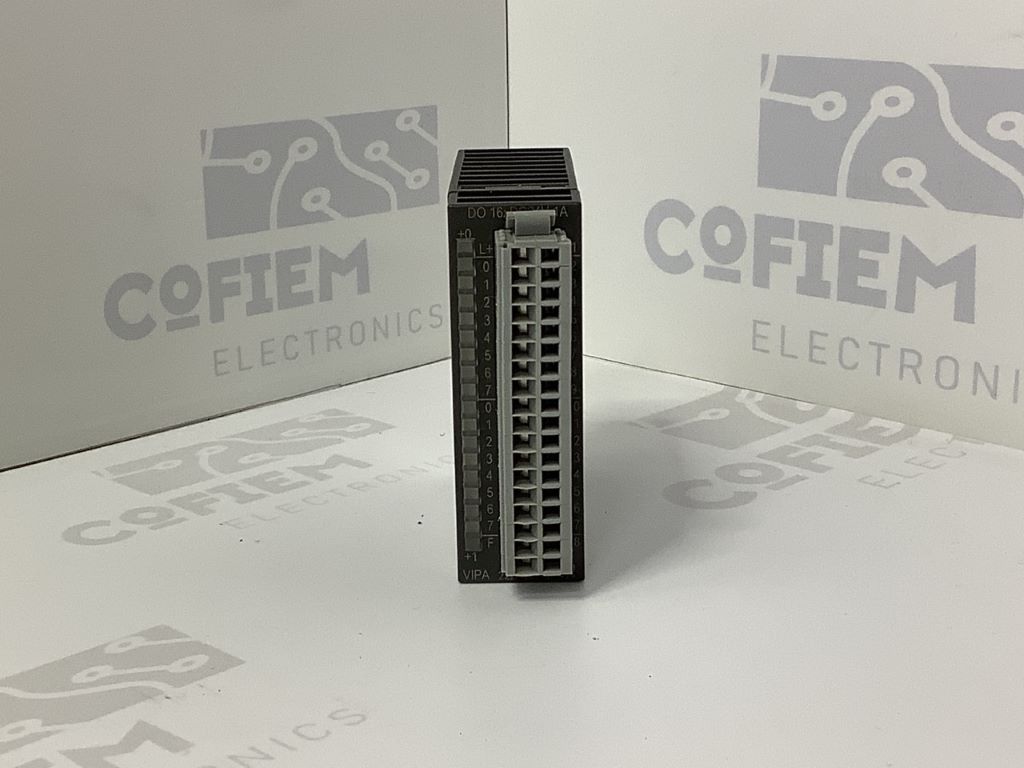

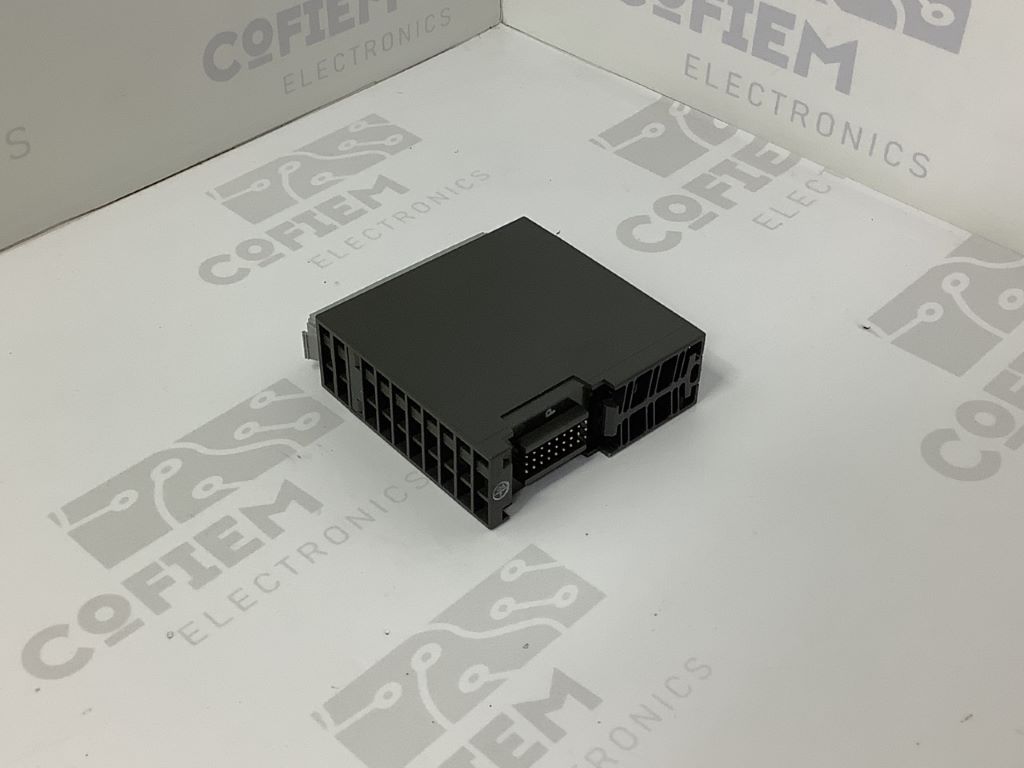

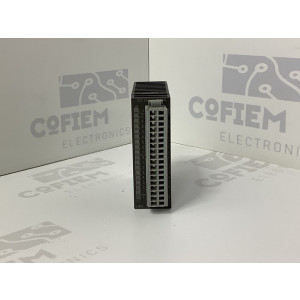

VIPA 222-1BF10 - Module de sorties digitales SM 222 8xDC 24V 2A System 200V
Module de sorties digitales VIPA 222-1BF10 (SM 222) pour automate System 200V : 8 sorties PNP DC 24V jusqu'à 2A par canal, courant total 10A, protection électronique contre les courts-circuits et isolation galvanique 500 Veff par rapport au bus. Module compact 25,4 x 76 x 88 mm sur rail DIN 35 mm, idéal pour piloter électrovannes, contacteurs DC, voyants et petites charges inductives en armoire électrique. Référence neuve ou pièce de rechange testée, disponible pour maintenance et rétrofit d'installations industrielles.
Le VIPA 222-1BF10 est un module d'extension de sorties digitales de la gamme VIPA System 200V, également désigné SM 222 DO 8xDC 24V 2A (numéro SAP 100-220-844). Ce module de sortie TOR reçoit les signaux binaires du bus central (V-Bus) et les restitue vers le niveau process via 8 canaux de sortie positive PNP alimentés en DC 24V par le connecteur frontal à 10 broches. Chaque sortie supporte un courant permanent de 2A, avec un courant cumulé de 10A sur l'ensemble du module, ce qui permet d'attaquer directement des électrovannes, des contacteurs DC, des lampes ou de petits moteurs sans relais interposé. La protection électronique contre les courts-circuits permanents, la limitation interne de la surtension inductive et la LED de défaut F (surcharge, surchauffe, court-circuit) sécurisent l'installation et simplifient le diagnostic. L'isolation galvanique de 500 Veff entre la tension de champ et le bus, la consommation de seulement 70 mA sur le bus backplane et une large plage de tension de charge de 20,4 à 28,8 V DC garantissent une intégration fiable dans les armoires de commande existantes. Fréquence de commutation jusqu'à 1 kHz sur charge résistive, 0,5 Hz sur charge inductive selon IEC 947-5-1 DC13 et 10 Hz sur charge lampes ; le module occupe 1 octet de données de sortie et ne nécessite aucun paramétrage. Boîtier PPE / PA 6.6 de 25,4 x 76 x 88 mm pour 50 g, fixation sur profilé chaudronné de 35 mm, température de service de 0 à 60 °C, homologation UL508 : ce module est conçu pour la maintenance, le remplacement à l'identique et l'extension de capacités sur les automates VIPA System 200V, y compris les architectures PROFIBUS DP, CANopen, Ethernet et Modbus TCP pilotées par CPU 200V ou IM 253. Référence de rechange pour techniciens de maintenance, bureaux d'études et intégrateurs recherchant un module de sortie DC 24V robuste et disponible rapidement.
